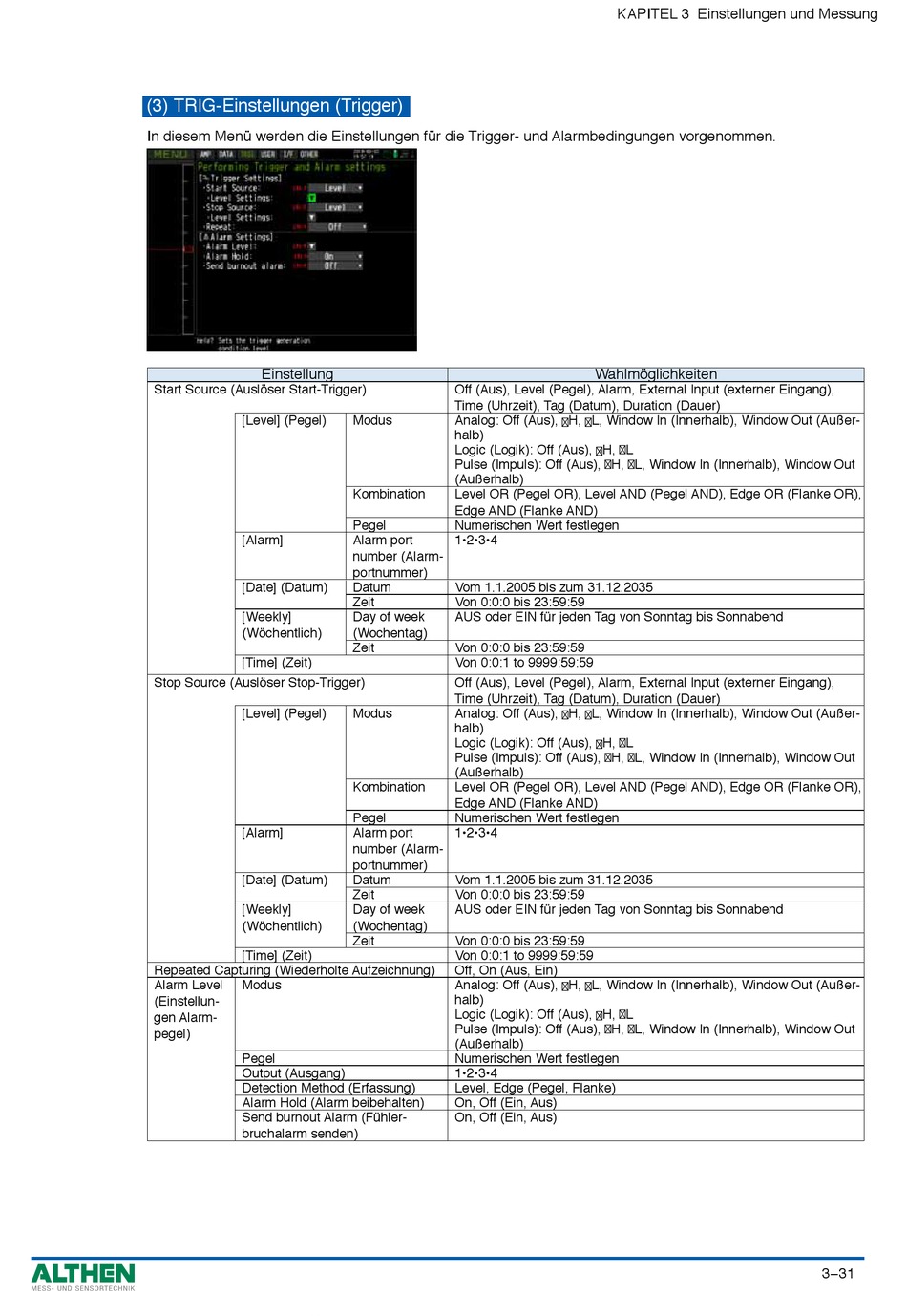

(3) TRIG-Einstellungen (Trigger)

In diesem Menü werden die Einstellungen für die Trigger- und Alarmbedingungen vorgenommen.
Einstellung
Start Source (Auslöser Start-Trigger)
[Level] (Pegel)
[Alarm]
[Date] (Datum)
[Weekly]
(Wöchentlich)
[Time] (Zeit)
Stop Source (Auslöser Stop-Trigger)
[Level] (Pegel)
[Alarm]
[Date] (Datum)
[Weekly]
(Wöchent lich)
[Time] (Zeit)
Repeated Capturing (Wiederholte Aufzeichnung)
Alarm Level Modus
(Einstellun-
gen Alarm-
pegel)
Pegel
Output (Ausgang)
Detection Method (Erfassung)
Alarm Hold (Alarm beibehalten)
Send burnout Alarm (Fühler-
bruchalarm senden)
Off (Aus), Level (Pegel), Alarm, External Input (externer Eingang),
Time (Uhrzeit), Tag (Datum), Duration (Dauer)
Modus Analog: Off (Aus), ↑ H, ↑ L, Window In (Innerhalb), Window Out (Außer-
halb)
Logic (Logik): Off (Aus), ↑ H, ↑L
Pulse (Impuls): Off (Aus), ↑H, ↑L, Window In (Innerhalb), Window Out
(Außerhalb)
Kombination Level OR (Pegel OR), Level AND (Pegel AND), Edge OR (Flanke OR),
Edge AND (Flanke AND)
Pegel Numerischen Wert festlegen
Alarm port 1•2•3•4
number (Alarm-
portnummer)
Datum Vom 1.1.2005 bis zum 31.12.2035
Zeit Von 0:0:0 bis 23:59:59
Day of week AUS oder EIN für jeden Tag von Sonntag bis Sonnabend
(Wochentag)
Zeit Von 0:0:0 bis 23:59:59
Von 0:0:1 to 9999:59:59
Off (Aus), Level (Pegel), Alarm, External Input (externer Eingang),
Time (Uhrzeit), Tag (Datum), Duration (Dauer)
Modus Analog: Off (Aus), ↑ H, ↑ L, Window In (Innerhalb), Window Out (Außer-
halb)
Logic (Logik): Off (Aus), ↑ H, ↑L
Pulse (Impuls): Off (Aus), ↑H, ↑L, Window In (Innerhalb), Window Out
(Außerhalb)
Kombination Level OR (Pegel OR), Level AND (Pegel AND), Edge OR (Flanke OR),
Edge AND (Flanke AND)
Pegel Numerischen Wert festlegen
Alarm port 1•2•3•4
number (Alarm-
portnummer)
Datum Vom 1.1.2005 bis zum 31.12.2035
Zeit Von 0:0:0 bis 23:59:59
Day of week AUS oder EIN für jeden Tag von Sonntag bis Sonnabend
(Wochentag)
Zeit Von 0:0:0 bis 23:59:59
Von 0:0:1 to 9999:59:59
Off, On (Aus, Ein)
Analog: Off (Aus), ↑ H, ↑ L, Window In (Innerhalb), Window Out (Außer-
halb)
Logic (Logik): Off (Aus), ↑ H, ↑L
Pulse (Impuls): Off (Aus), ↑H, ↑L, Window In (Innerhalb), Window Out
(Außerhalb)
Numerischen Wert festlegen
1•2•3•4
Level, Edge (Pegel, Flanke)
On, Off (Ein, Aus)
On, Off (Ein, Aus)
KAPITEL 3 Einstellungen und Messung
Wahlmöglichkeiten
3−31
