PRÜFEN
• Die Berechnungsergebnisse werden in Volt angezeigt.

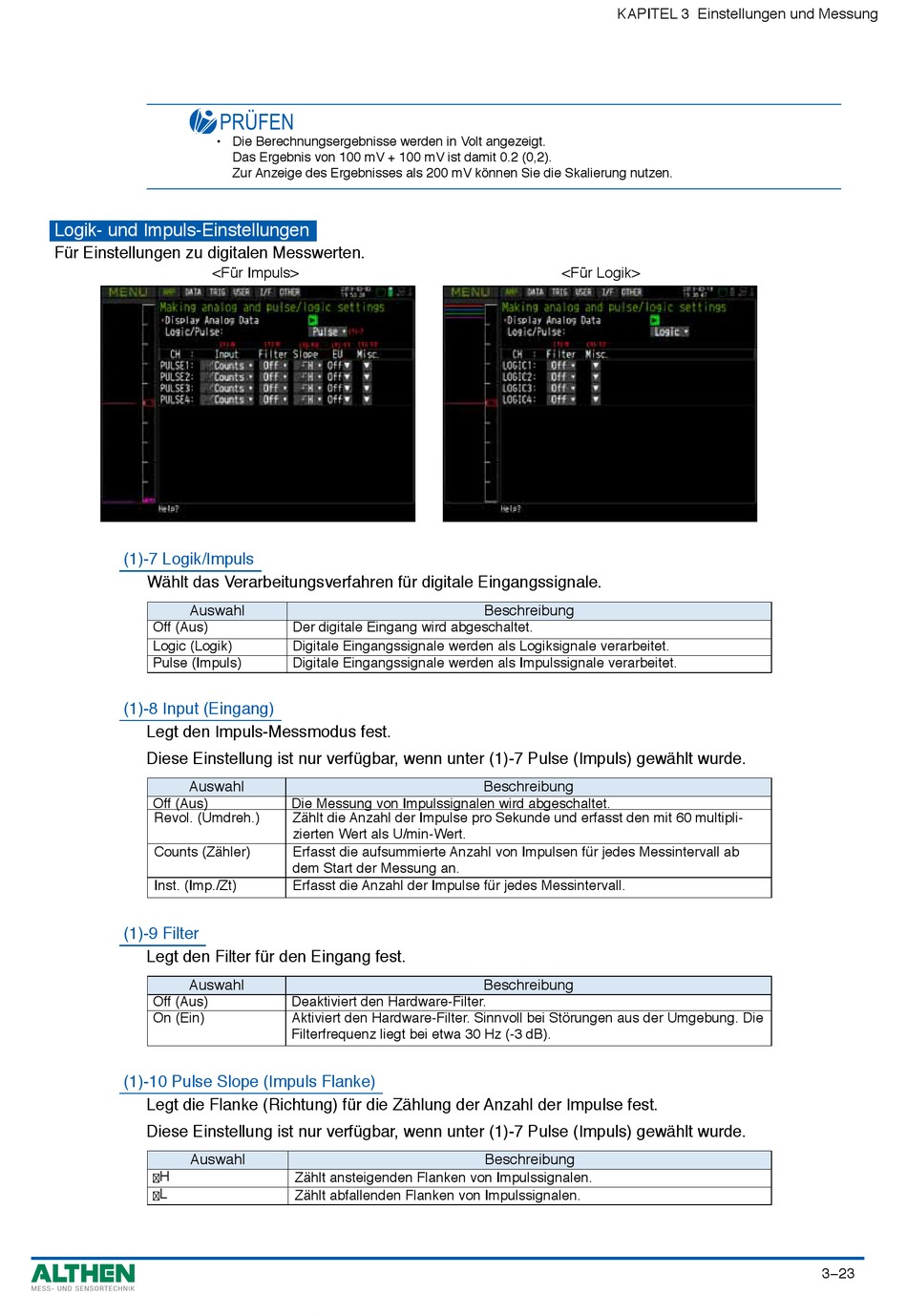

Logik- und Impuls-Einstellungen

Für Einstellungen zu digitalen Messwerten.
<Für Impuls>
(1)-7 Logik/Impuls
Wählt das Verarbeitungsverfahren für digitale Eingangssignale.
Auswahl
Off (Aus)
Logic (Logik)
Pulse (Impuls)
(1)-8 Input (Eingang)
Legt den Impuls-Messmodus fest.
Diese Einstellung ist nur verfügbar, wenn unter (1)-7 Pulse (Impuls) gewählt wurde.
Auswahl
Off (Aus)
Revol. (Umdreh.)
Counts (Zähler)
Inst. (Imp./Zt)
(1)-9 Filter
Legt den Filter für den Eingang fest.
Auswahl
Off (Aus)
On (Ein)
(1)-10 Pulse Slope (Impuls Flanke)
Legt die Flanke (Richtung) für die Zählung der Anzahl der Impulse fest.
Diese Einstellung ist nur verfügbar, wenn unter (1)-7 Pulse (Impuls) gewählt wurde.
Auswahl
H
↑
L
↑
Das Ergebnis von 100 mV + 100 mV ist damit 0.2 (0,2).
Zur Anzeige des Ergebnisses als 200 mV können Sie die Skalierung nutzen.
Der digitale Eingang wird abgeschaltet.
Digitale Eingangssignale werden als Logiksignale verarbeitet.
Digitale Eingangssignale werden als Impulssignale verarbeitet.
Die Messung von Impulssignalen wird abgeschaltet.
Zählt die Anzahl der Impulse pro Sekunde und erfasst den mit 60 multipli-
zierten Wert als U/min-Wert.
Erfasst die aufsummierte Anzahl von Impulsen für jedes Messintervall ab
dem Start der Messung an.
Erfasst die Anzahl der Impulse für jedes Messintervall.
Deaktiviert den Hardware-Filter.
Aktiviert den Hardware-Filter. Sinnvoll bei Störungen aus der Umgebung. Die
Filterfrequenz liegt bei etwa 30 Hz (-3 dB).
Zählt ansteigenden Flanken von Impulssignalen.
Zählt abfallenden Flanken von Impulssignalen.
KAPITEL 3 Einstellungen und Messung
<Für Logik>
Beschreibung
Beschreibung
Beschreibung
Beschreibung
