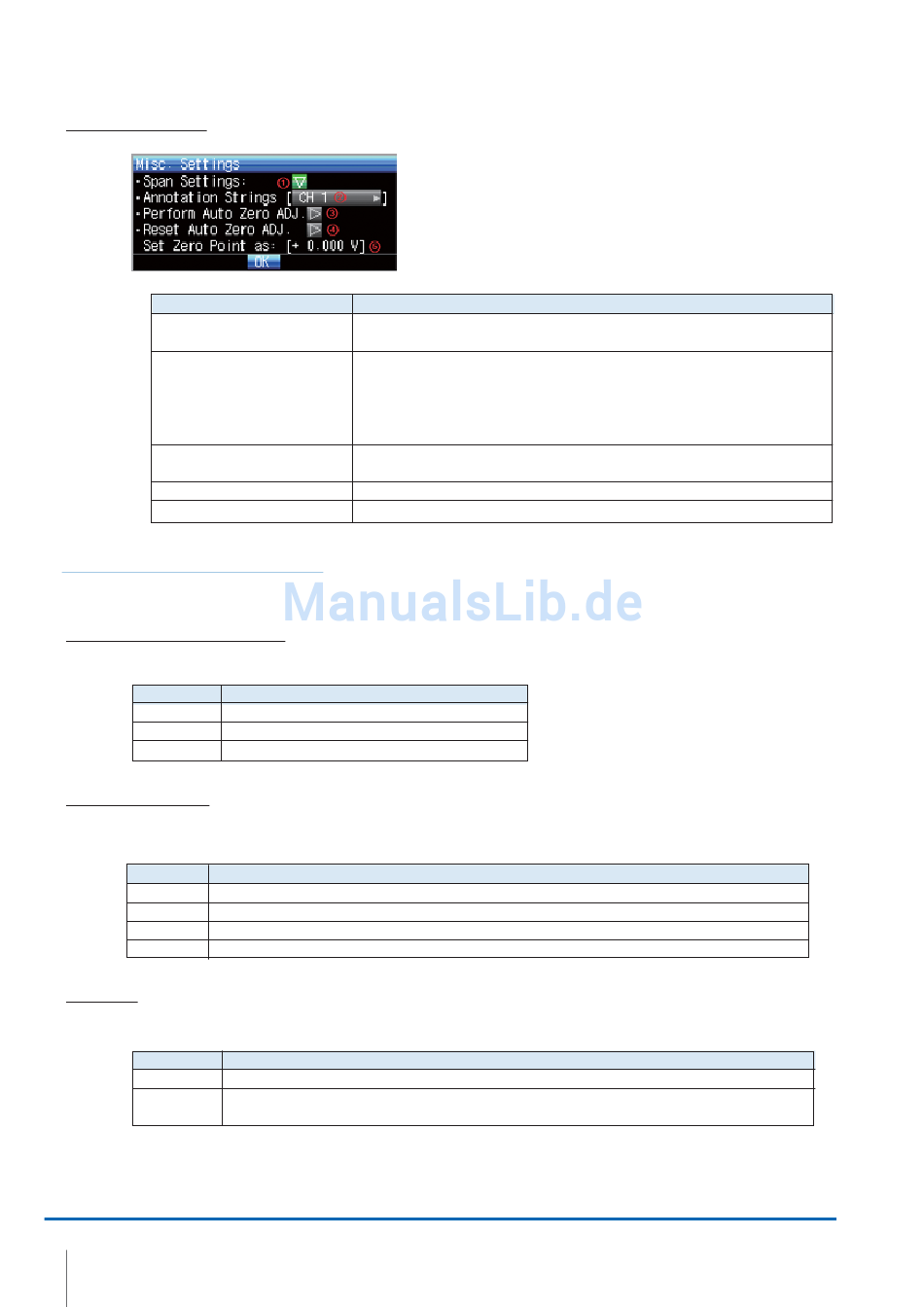

(1)-5 Misc. (Versch.)
(1)
Span
(2)
Annotation
(3)
Perform Auto Zero ADJ
(4)
Reset Auto Zero ADJ
(5)
Zero Position Voltage Value
Logik- und Impuls-Einstellungen
Legt die Einstellungen des digitalen Eingang fest.
(1)-6 Logic/Pulse (Logik/Impuls)
Legt die Art der Verarbeitung für den digitalen Eingang fest.
Einstellung
Off
Logic
Pulse
(1)-7 Input (Eingang)
Legt das Impulsmessverfahren fest. Diese Auswahl steht nur dann zur Verfügung, wenn unter (1)-
6 Pulse (Impuls) gewählt wurde.
Einstellung
Off
Revol.
Counts
Inst.
(1)-8 Filter
Legt den Filter für den digitalen Eingang fest.
Einstellung
Off
On (Ein)
48
Einstellung
Legt die obere (Upper) und untere (Lower) Grenze der Spanne fest, in der
Signalverläufe angezeigt werden sollen.
Legt einen Hinweistext (Kanalbeschreibung) fest, der zum jeweiligen Kanal
angezeigt werden soll.
Der Hinweistext kann maximal 11 Zeichen umfassen.
Sie können alphanumerische Zeichen, Kana-Zeichen und Symbole verwenden.
(Näheres siehe Texteingabe auf Seite 3-41.)
Übernimmt den augenblicklichen Wert der Eingangsspannung als neuen Wert
für 0 Volt.
Löscht die gespeicherte 0 V-Stellung und zeigt die reale Eingangsspannung an.
Löscht die gespeicherte 0 V-Stellung (nur Anzeige).
Beschreibung
Deaktiviert die Messung für den digitalen Eingang.
Verarbeitet den digitalen Eingang als Logiksignal.
Verarbeitet den digitalen Eingang als Impulssignal.
Deaktiviert den Impulseingang.
Zählt die Anzahl der Impulse pro Sekunde und zeichnet den mit 60 multiplizierten Wert als u/min-Angabe auf.
Zeichnet die aufsummierte Anzahl von Impulsen für jedes Abtastintervall ab dem Start der Messung auf.
Zeichnet die Anzahl der Impulse für jedes Abtastintervall auf.
Deaktiviert den Hardware-Filter.
Aktiviert den Hardware-Filter. Der Filter ist in Umgebungen mit starken elektromagnetischen Störungen
nützlich.
Beschreibung
Beschreibung
Beschreibung
Einstellungen und Messung
3-21
