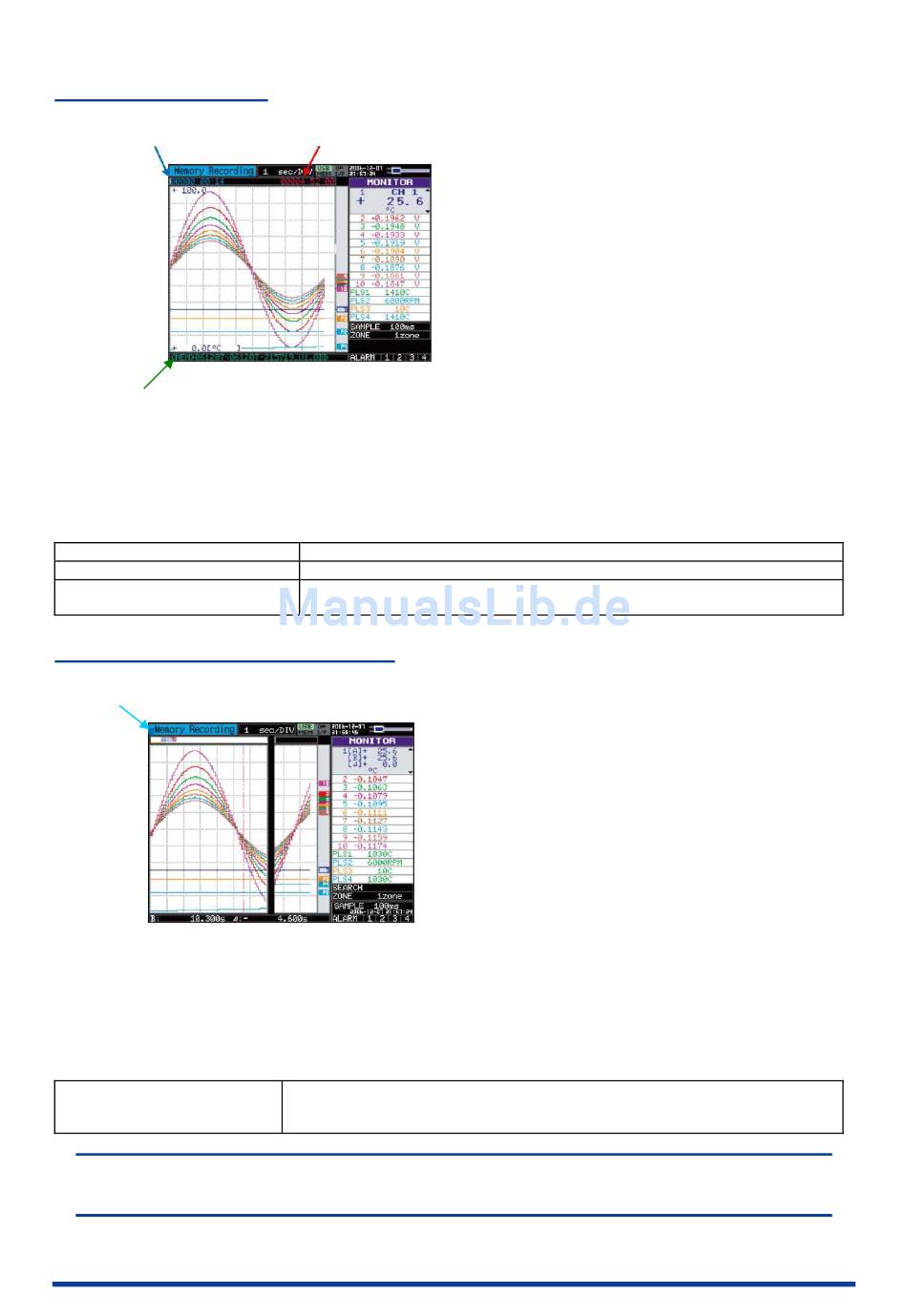

(2) Datenaufzeichnung
Uhrzeit der Aufzeichnung
Name der Aufzeichnungsdatei
Während der Datenaufzeichnung werden die Daten im internen Speicher oder auf dem USB-Speicher-
medium erfasst.
Die MENU-Taste zum Ändern der Einstellung kann nicht verwendet werden.
Während der Datenaufzeichnung mögliche Bedienvorgänge
SPAN/TRACE/POSITION
Anzeigemodus
Wiedergabe Doppelanzeige
(3) Datenwiedergabe Doppelanzeige
Nutzungsrate Bildschirmpuffer (orangefarbene Linie)
Sie können während der Aufzeichnung Daten wiedergeben.
Die Signalkurve auf der rechten Seite entspricht den aktuell aufgezeichneten Daten, auf der linken Seite
werden die zuvor aufgezeichneten Daten angezeigt. Mit Hilfe der Richtungstasten (links/rechts) wird der
Cursor zwecks Prüfung der digitalen Werte zu den aufgezeichneten Daten bewegt.
Während der Wiedergabe per Doppelanzeige mögliche Bedienvorgänge
Bewegen des Cursors
A
C
H
T
U
N
G
A
C
H
T
U
N
G
Aufgezeichnete Daten können nur für den Pufferbereich des Doppelfensters angezeigt werden.
Wiedergabekapazität bei Doppelanzeige: 512 KB.
Aufzeichnungszeit
Hinweis: Bei Überschreitung der Aufzeichnungszeit wird "+++++:++:++" angezeigt.
Über die Taste SPAN/TRACE/POSITION werden die Einstellungen geändert.
Die Taste DISPLAY (Anzeige) dient zum Ändern des Anzeigemodus.
Die Taste REVIEW (Wiedergabe) dient der Wiedergabe aufgezeichneter Daten
in zwei Fenstern.
Die CURSOR-Taste dient zum Umschalten zwischen Cursor A und B.
Bewegt werden die Cursor mit den Tasten LINKS/RECHTS und den SCHNELL-
Tasten.
Einstellungen und Messungen
3-13
