KAPITEL 3 Einstellungen und Messung

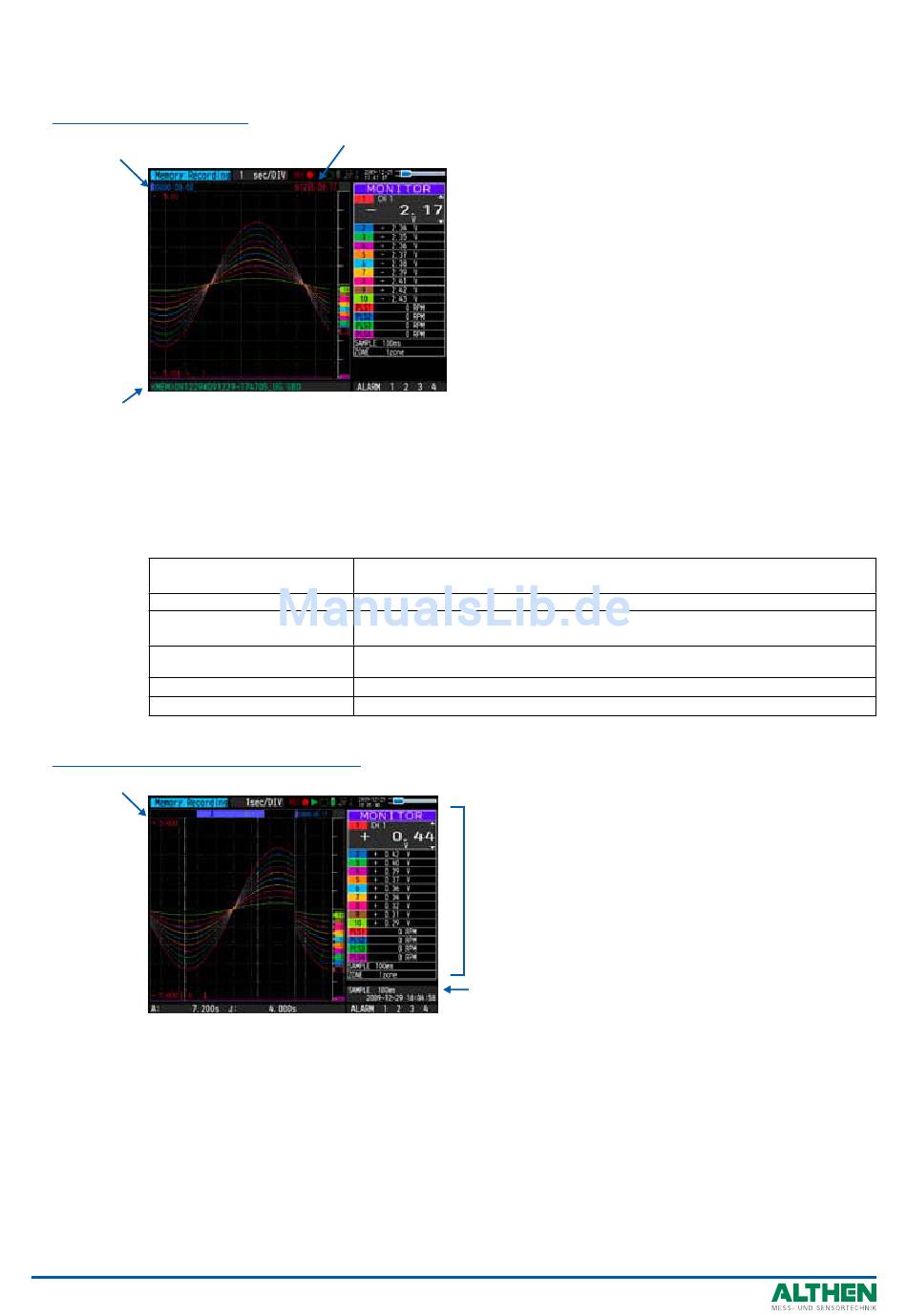

(2) Datenaufzeichnung

Aufzeichnungszeit
Name der Aufzeichnungsdatei
Während der Datenaufzeichnung werden die Daten im internen Speicher oder auf dem USB-Speichermedium
erfasst.
Die MENU-Taste kann nicht zum Ändern der Einstellung verwendet werden.
Während der Datenaufzeichnung mögliche Bedienvorgänge
SPAN/TRACE/POSITION
(SPANNE/SPUR/POSITION)
Anzeigemodus
Wiedergabe Doppelanzeige
Auf Medium speichern
Prüfen der Einstellung
Zeitchse ändern

(3) Datenwiedergabe Doppelanzeige

Nutzungsrate Bildschirmpuffer (orangefarbene Linie)
3−16
Dauer Aufzeichnung
Hinweis: Bei sehr langer Aufzeichnungszeit wird "+++++:++:++" angezeigt.
Über die Taste SPAN/TRACE/POSITION (Spanne/Spur/Position) werden die
Einstellungen geändert.
Die Taste DISPLAY (Anzeige) dient zum Ändern des Anzeigemodus.
Die Taste REVIEW (Wiedergabe) dient der Wiedergabe aufgezeichneter Daten in
zwei Fenstern.
Wenn Daten in zwei Fenstern wiedergegeben werden, dient die Taste FILE zum
Speichern der Daten auf einem Medium.
Die Taste MENU dient zum Ändern der Einstellungen.
Zum Ändern der Zeitachse dient die Taste TIME/DIV.
Zeigt die Spannung an der Position von Cursor
A, B oder dem festgelegten Cursor an.
Zeigt die Messzeit an der Position von Cursor A, B
oder dem festgelegten Cursor an.
