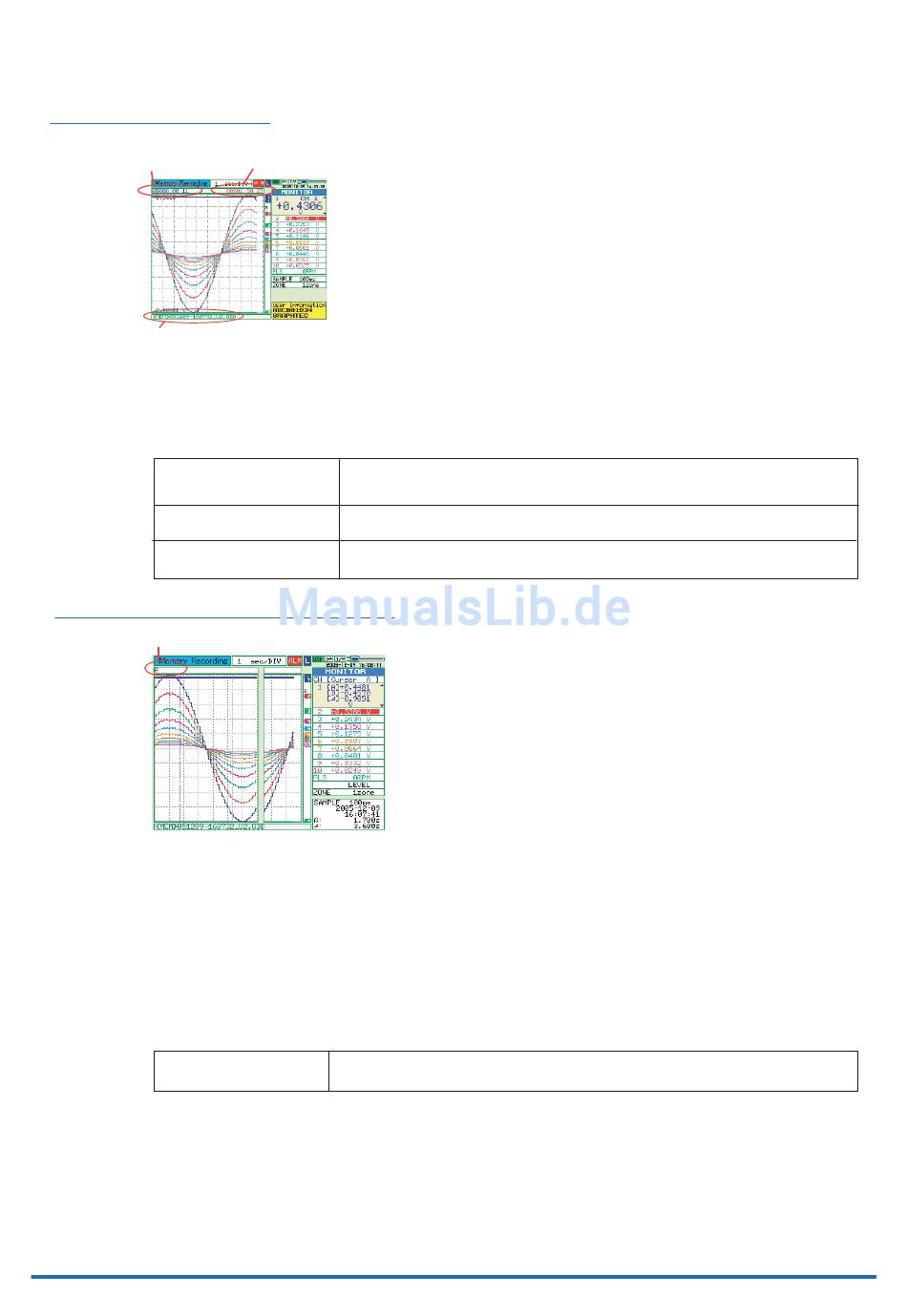

(2) Datenaufzeichnung
Uhrzeit der Aufzeichnung
Name der Aufzeichnungsdatei
Während der Datenaufzeichnung werden die Daten im internen Speicher oder auf dem USB-Speicher-
medium erfasst.
Die MENU-Taste zum Ändern der Einstellung kann nicht verwendet werden.
Während der Datenaufzeichnung mögliche Bedienvorgänge:
SPAN/POSITION/TRACE
Anzeigemodus
Wiedergabe Doppelanzeige
(3) Datenwiedergabe Doppelanzeige
Information zur Zeitskalierung des Bildschirms und Zeitposition des Cursors
Sie können während der Aufzeichnung Daten wiedergeben.
Die Signalkurve auf der rechten Seite entspricht den aktuell aufgezeichneten Daten, auf der linken
Seite werden die zuvor aufgezeichneten Daten angezeigt. Mit Hilfe der Richtungstasten (links/rechts)
wird der Cursor zwecks Prüfung der digitalen Werte zu den aufgezeichneten Daten bewegt.
Während der Wiedergabe per Doppelanzeige mögliche Bedienvorgänge:
Bewegen des Cursors
Aufzeichnungszeit
Hinweis: Bei Überschreitung der Aufzeichnungszeit wird "+++++:++:++" angezeigt.
Über die Taste SPAN/POSITION/TRACE (Spanne/Position/Spur) werden die Ein-
stellungen geändert.
Die Taste DISPLAY (Anzeige) dient zum Ändern des Anzeigemodus.
Die Taste REVIEW (Wiedergabe) dient der Wiedergabe aufgezeichneter Daten in zwei
Fenstern
Die CURSOR-Taste dient zum Umschalten zwischen Cursor A und B. Bewegt werden
die Cursor mit den Tasten LINKS/RECHTS und den SCHNELL-Tasten.
Einstellungen und Messung
3-11
