2.3 Bezeichnungen und Funktionen

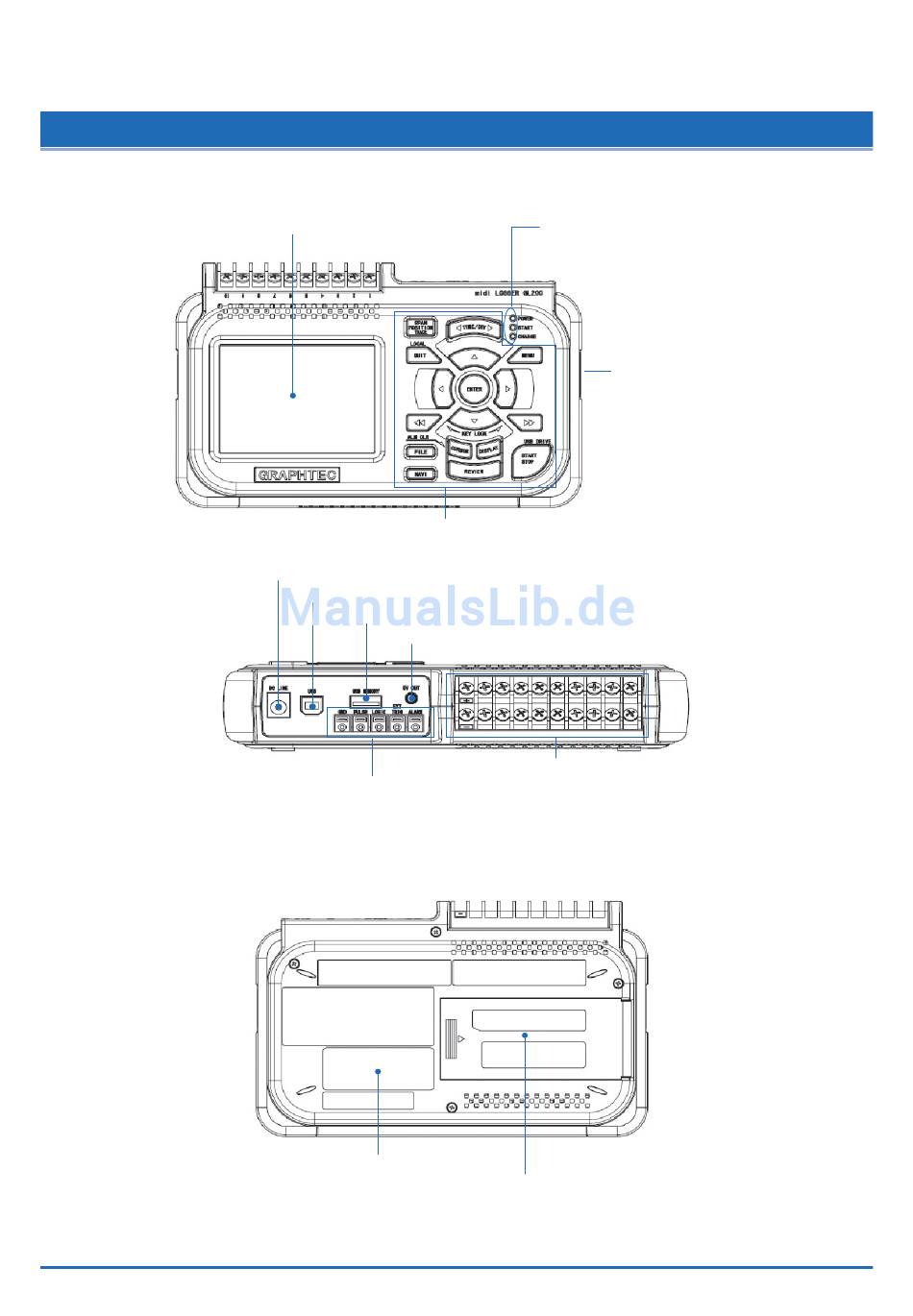

In diesem Abschnitt werden die Komponenten des GL200 mit ihren Bezeichnungen und Funktionen vorgestellt.
Monitor
Bedienfeldtasten
Anschluss für Netzteil
USB-Schnittstelle
Anschluss für USB-Gerät
Stromversorgungsanschluss für Feuchtigkeitssensor
Externe E/A-Anschlüsse
ALARM: Alarmausgang
EXT TRIG: Triggereingang
LOGIC: Logikeingang
PULSE: Impulseingang
GND: GND-Anschluss
Modellbezeichnung/Typenschild
LED zur Anzeige des Betriebszustandes
POWER: EIN, wenn das Gerät eingeschaltet ist.
START: EIN während der Datenerfassung
CHARGE: EIN, wenn der Akku geladen wird
Ein-/Aus-Schalter
(Rechte Seite)
Analogeingangsklemmen
Akkufachabdeckung
mit Lithium-Ionen-Akku
(B-517) (zusätzlich erhältliches Zubehör)
