KAPITEL 3 Einstellungen und Messung
3.1

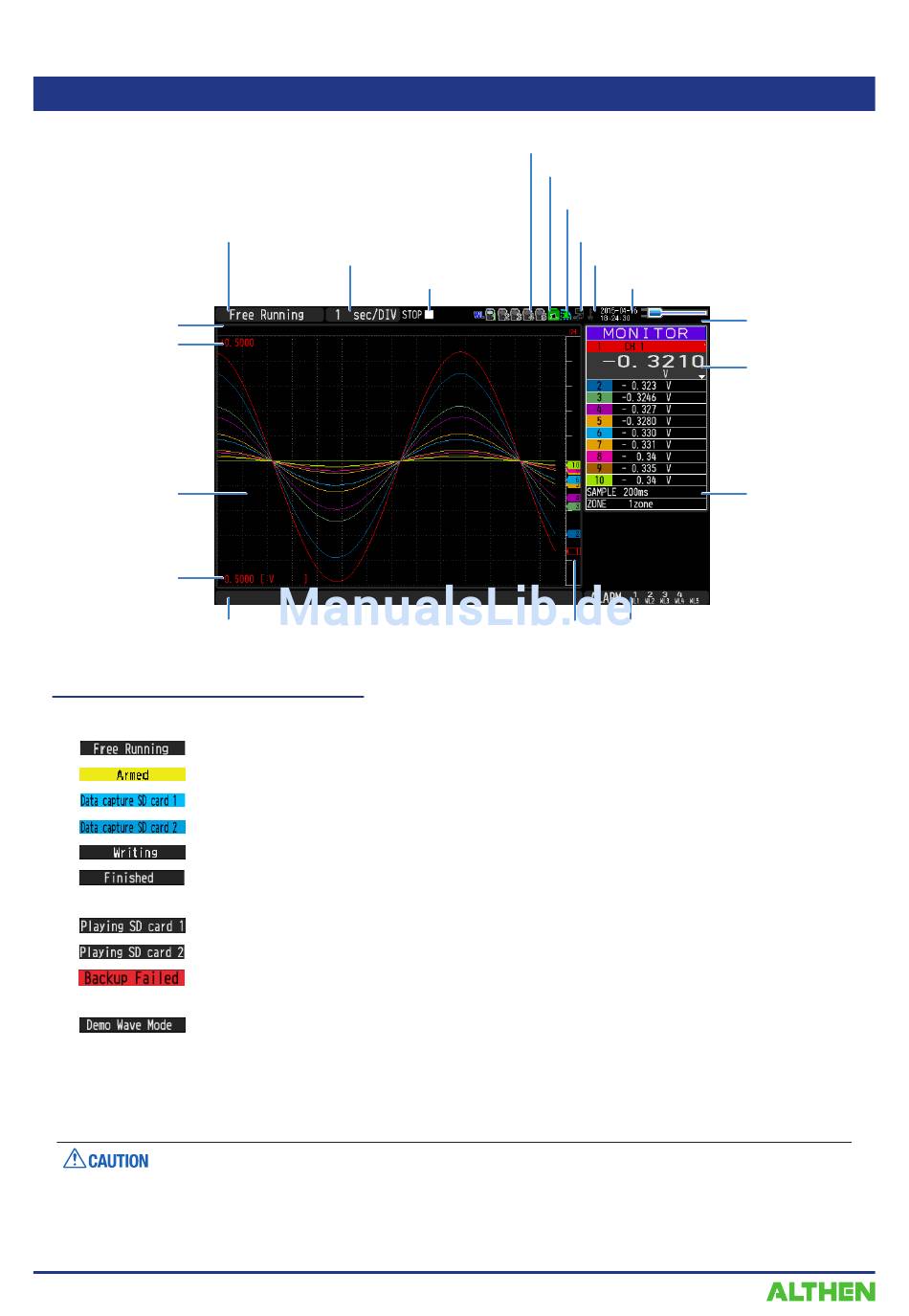

Fensterbezeichnungen und Funktionen

19. Datenerfassungsleiste
18. Skalierungsobergrenze
17. Anzeigebereich für
Signalverläufe
16. Skalierungsuntergrenze
1. Anzeigebereich für Dateinamen
Zeigt den Betriebsstatus des GL840 an.
* Einzelheiten zur Datenerfassung wie zum Beispiel Trigger und Wiederholung siehe unter „(3) TRIG-Einstellungen"
in „3.4 Einstellmenüs".
* Einzelheiten zur Datenerfassungseinstellung siehe unter „(2) Name der Datei mit den erfassten Daten" in
„3.4 Einstellmenüs".
Schalten Sie das Gerät nicht aus, solange die Statusmeldung „Capturing to SD memory card 1 (2)" (Daten werden
auf SD-Speicherkarte 1 (2) erfasst) oder „Writing" (Daten werden geschrieben) (Statusanzeige „*") angezeigt wird.
Dadurch werden die Daten beschädigt und nicht erfasst. Starten Sie den Betrieb, nachdem Sie sich vergewissert
haben, dass die Statusmarkierung auf „STOP" umgeschaltet hat.
3-2
1. Anzeigebereich für Dateinamen
2. Anzeigebereich Uhrzeit/Skalenteilung
15. Anzeigebereich für Dateinamen
: Wird während des Startvorgangs bzw. dann angezeigt wenn keine Daten erfasst werden.
: Wird angezeigt, wenn das Gerät nach Beginn der Messung auf Triggersignale wartet.
* : Wird angezeigt, wenn die Daten erfasst und auf der SD-Speicherkarte 1 gespeichert werden.
* : Wird angezeigt, wenn die Daten erfasst und auf der SD-Speicherkarte 2 gespeichert werden.
* : Die Daten einschließlich des Stopps der Datenerfassung werden auf die SD-Karte geschrieben.
: Wird angezeigt, wenn der GL840 auf die Betätigung der Taste [Start/Stop] wartet, um das
Gerät nach der Datenerfassung zu stoppen.
* : Wird bei der Wiedergabe der auf der SD-Speicherkarte 1 gespeicherten Daten angezeigt.
* : Wird bei der Wiedergabe der auf der SD-Speicherkarte 2 gespeicherten Daten angezeigt.
: Wird bei einer fehlgeschlagenen Datensicherung angezeigt (z. B. wenn die als Speicher-
ziel der Datensicherung angegebene SD-Speicherkarte entfernt wurde).
: Wird angezeigt, wenn anstelle von Messdaten ein Demo-Signalverlauf angezeigt wird.
4. Anzeigebereich für drahtlosen Sensor
5. Gerätezugriffsanzeige
(SD-Speicherkarte 1)
6. Gerätezugriffsanzeige
SD-Speicherkarte 2/WLAN-Anzeige
7. Kontrollleuchte für Fernsteuerung
3. Statusmarkierung
14. Stiftanzeige
8. Tastensperrenanzeige
9. Uhrzeitanzeige
10. Netzspannungs- und
Akkuladestandsanzeige
11. Digitalanzeigebereich
12. Schnelleinstellungen
13. Alarmanzeigebereich
