2.3

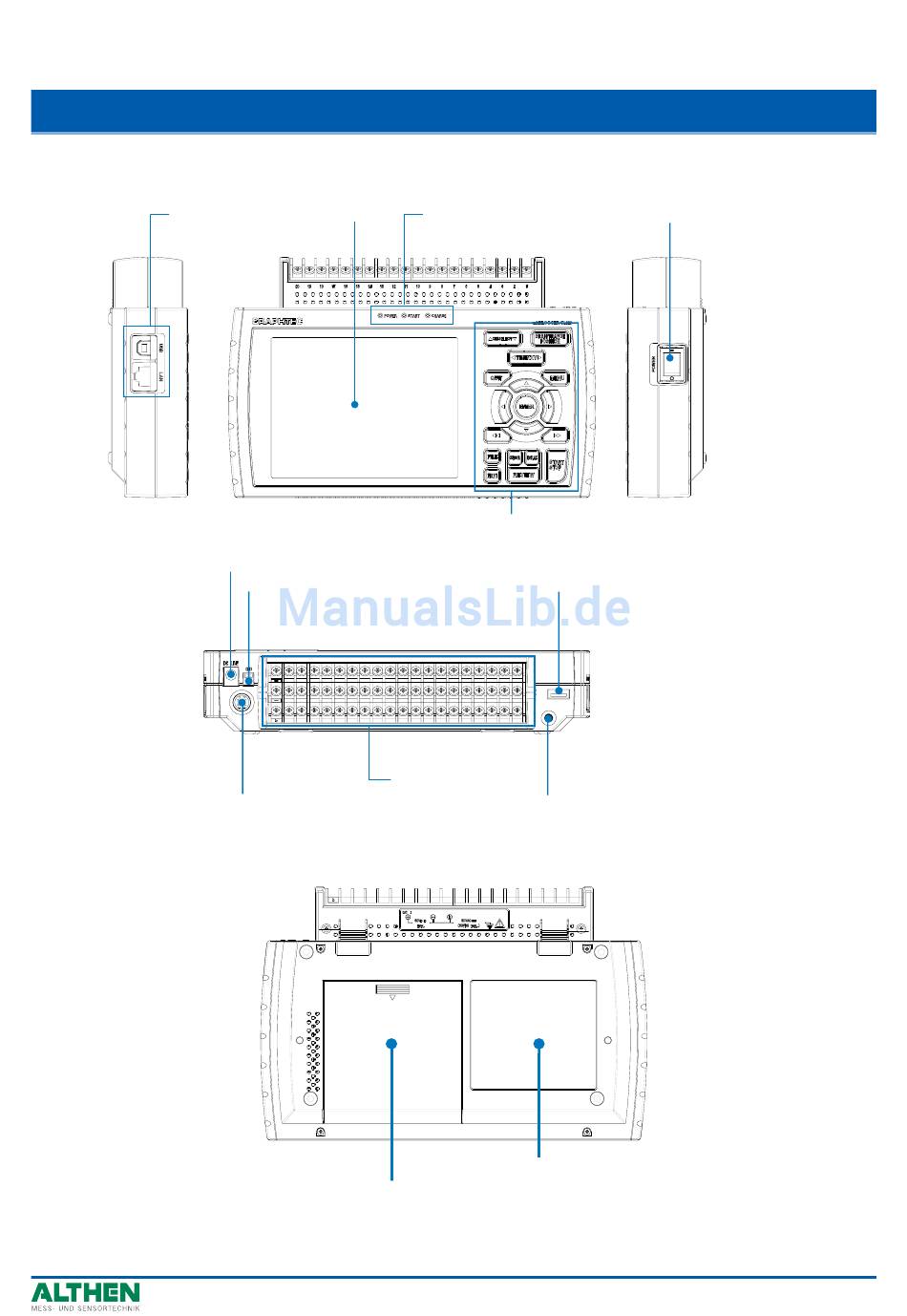

Bezeichnungen und Funktionen der GL820-Komponenten

In diesem Abschnitt werden die Komponenten des GL820 mit ihren Bezeichnungen und Funktionen
vorgestellt.
PC-Schnittstellenanschlüsse
• USB
• LAN
Anschlüsse für externe Ein-/Ausgänge
• LOGIC/PULSE
• EXT TRIG/SAMPLE
• ALARM
Logikalarm-Kabel
(Bei Verwendung der Option B-513)
Monitor
Anschluss für Netzteil
GND-Anschluss (Masse)
Akkufachabdeckung
Es können zwei Akkupacks installiert werden
(Das Akkupack ist die Option B-517)
LED zur Anzeige des Betriebszustandes
• POWER : EIN, wenn das Gerät eingeschaltet ist
• START : EIN während der Datenerfassung
• CHARGE (Laden) : EIN, wenn der Akku geladen wird
Bedienfeldtasten
USB-Speicher-Anschluss
Analogsignal-
Eingangsklemmen
Stromversorgungsanschluss für
Feuchtigkeitssensor (Option B-530)
Aufkleber
KAPITEL 2 Prüfung und Vorbereitung
Ein-/Aus-Schalter
2−3
