Einstellungen und Messung

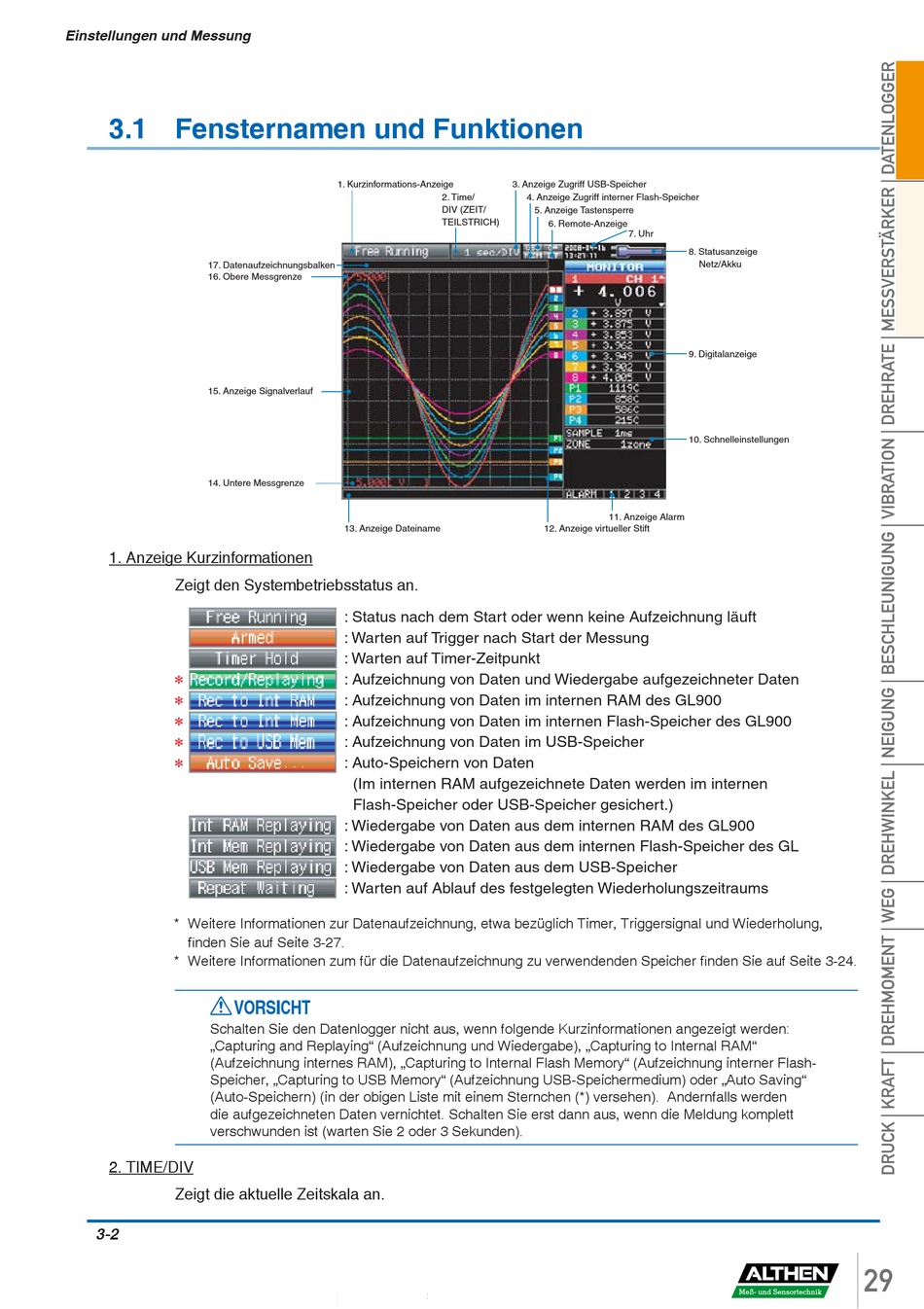

3.1 Fensternamen und Funktionen
17. Datenaufzeichnungsbalken
16. Obere Messgrenze
15. Anzeige Signalverlauf
14. Untere Messgrenze
1. Anzeige Kurzinformationen
Zeigt den Systembetriebsstatus an.
* Weitere Informationen zur Datenaufzeichnung, etwa bezüglich Timer, Triggersignal und Wiederholung,
nden Sie auf Seite 3-27.
* Weitere Informationen zum für die Datenaufzeichnung zu verwendenden Speicher nden Sie auf Seite 3-24.
VORSICHT
Schalten Sie den Datenlogger nicht aus, wenn folgende Kurzinformationen angezeigt werden:
„Capturing and Replaying" (Aufzeichnung und Wiedergabe), „Capturing to Internal RAM"
(Aufzeichnung internes RAM), „Capturing to Internal Flash Memory" (Aufzeichnung interner Flash-
Speicher, „Capturing to USB Memory" (Aufzeichnung USB-Speichermedium) oder „Auto Saving"
(Auto-Speichern) (in der obigen Liste mit einem Sternchen (*) versehen). Andernfalls werden
die aufgezeichneten Daten vernichtet. Schalten Sie erst dann aus, wenn die Meldung komplett
verschwunden ist (warten Sie 2 oder 3 Sekunden).
2. TIME/DIV
Zeigt die aktuelle Zeitskala an.
3-2
1. Kurzinformations-Anzeige
2. Time/
DIV (ZEIT/
TEILSTRICH)
13. Anzeige Dateiname
: Status nach dem Start oder wenn keine Aufzeichnung läuft
: Warten auf Trigger nach Start der Messung
: Warten auf Timer-Zeitpunkt
: Aufzeichnung von Daten und Wiedergabe aufgezeichneter Daten
: Aufzeichnung von Daten im internen RAM des GL900
: Aufzeichnung von Daten im internen Flash-Speicher des GL900
: Aufzeichnung von Daten im USB-Speicher
: Auto-Speichern von Daten
(Im internen RAM aufgezeichnete Daten werden im internen
Flash-Speicher oder USB-Speicher gesichert.)
: Wiedergabe von Daten aus dem internen RAM des GL900
: Wiedergabe von Daten aus dem internen Flash-Speicher des GL9
: Wiedergabe von Daten aus dem USB-Speicher
: Warten auf Ablauf des festgelegten Wiederholungszeitraums
3. Anzeige Zugriff USB-Speicher
4. Anzeige Zugriff interner Flash-Speicher
5. Anzeige Tastensperre
6. Remote-Anzeige
7. Uhr
11. Anzeige Alarm
12. Anzeige virtueller Stift
8. Statusanzeige
Netz/Akku
9. Digitalanzeige
10. Schnelleinstellungen
