Anzeigen auf der Systemplatine

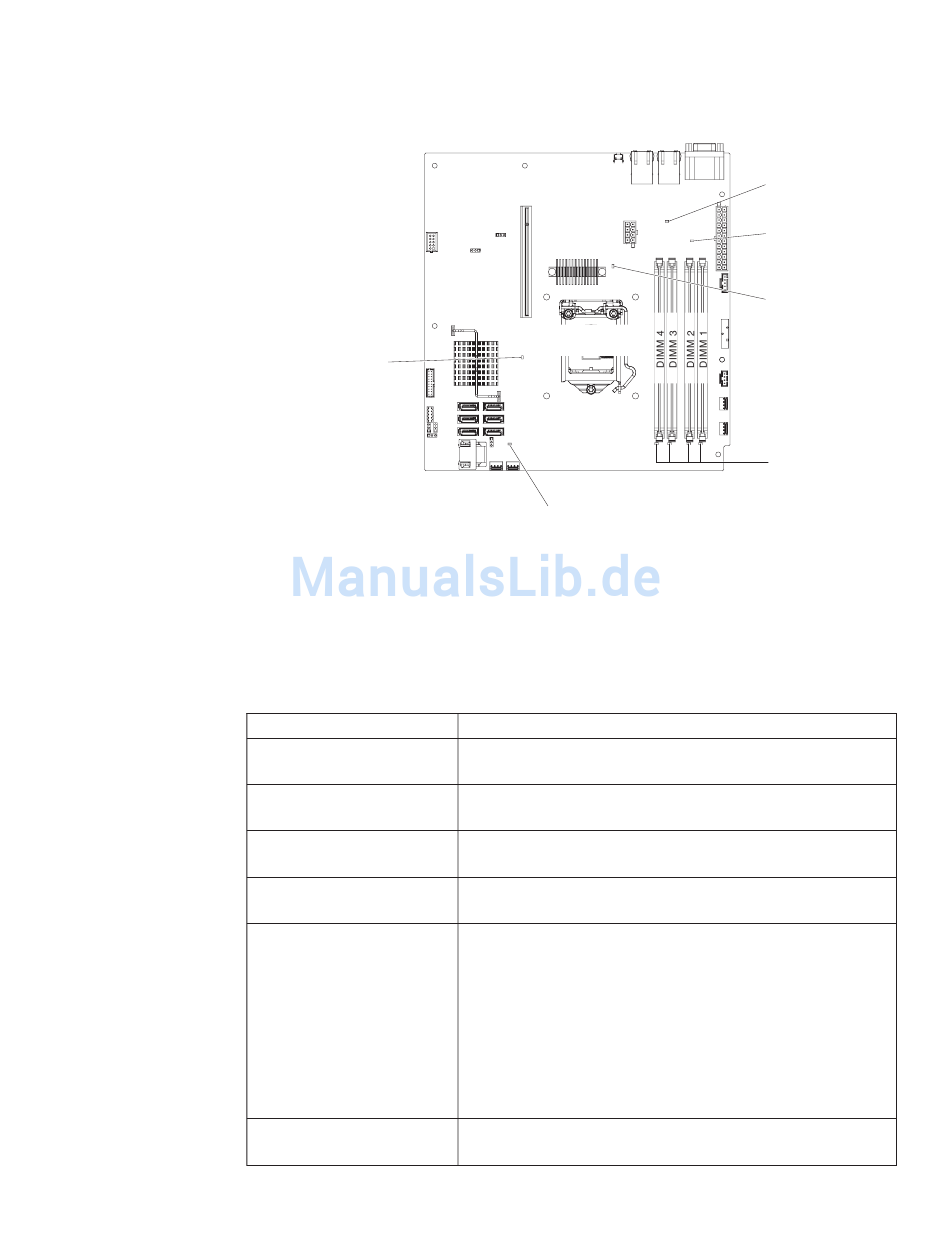

In der folgenden Abbildung sind die Anzeigen (LEDs) auf der Systemplatine darge-
stellt.
RTMM-Überwachungs-
signalanzeige
Anmerkung: Wenn Sie den Server von der Stromquelle trennen, können Sie die
Anzeigen nicht mehr sehen, da diese nicht mehr leuchten, wenn die
Stromquelle entfernt wurde. Bevor Sie die Verbindung zur Stromquel-
le trennen, notieren Sie sich, welche Anzeigen leuchten, einschließ-
lich der Anzeigen auf der Betriebsinformationsanzeige und der Anzei-
gen im Inneren des Servers auf der Systemplatine.
Tabelle 3. Anzeigen auf der Systemplatine
Anzeige
Anzeige für Standby-Strom-
versorgung
DIMM-Fehleranzeigen
Fehleranzeige für Mikropro-
zessor
Fehleranzeige für System-
platine
IMM2-
Überwachungssignalanzeige
RTMM-
Überwachungssignalanzeige
Mikroprozessor
IMM2-Überwachungsanzeige
Beschreibung
Wenn diese Anzeige leuchtet, ist der Server mit einer
Netzsteckdose verbunden.
Ein Speicher-DIMM ist fehlerhaft oder nicht ordnungsgemäß
eingesetzt.
Der Mikroprozessor ist fehlerhaft, fehlt oder wurde nicht ord-
nungsgemäß eingesetzt.
Fehler am CPU-Spannungsregler auf der Systemplatine und/
oder an Spannungsreglern
Zeigt den Status des Bootprozesses des IMM2 an.
Wenn der Server an die Stromversorgung angeschlossen ist,
blinkt diese Anzeige schnell und zeigt damit an, dass der
IMM2-Code geladen wird. Wenn der Ladevorgang abge-
schlossen ist, hört das Blinken der Anzeige für kurze Zeit auf.
Anschließend blinkt die Anzeige langsam weiter und zeigt
damit an, dass das IMM2 vollständig betriebsbereit ist und
Sie den Netzschalter betätigen können, um den Server zu
starten.
Ein- und Ausschaltsequenzbildung
Kapitel 2. Zusatzeinrichtungen installieren
Fehleranzeige für
Systemplatine
Anzeige für Standby-
Stromversorgung
Fehleranzeige für
Mikroprozessor
Fehleranzeigen
für DIMMs 1-4
27
