Wichtiger Hinweis:
1. Schalten Sie vor dem Ändern von Schalterstellungen oder Versetzen von Brü-
2. Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildungen in

Anzeigen auf der Systemplatine

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.
Anmerkung: Die Fehleranzeigen leuchten nur dann weiter, wenn der Server mit
Strom versorgt wird. Wenn Sie die Stromversorgung des Servers unterbrechen,
können Sie die Taste für Light Path Diagnostics drücken und gedrückt halten, um
die Fehleranzeigen auf der Systemplatine zu aktivieren.

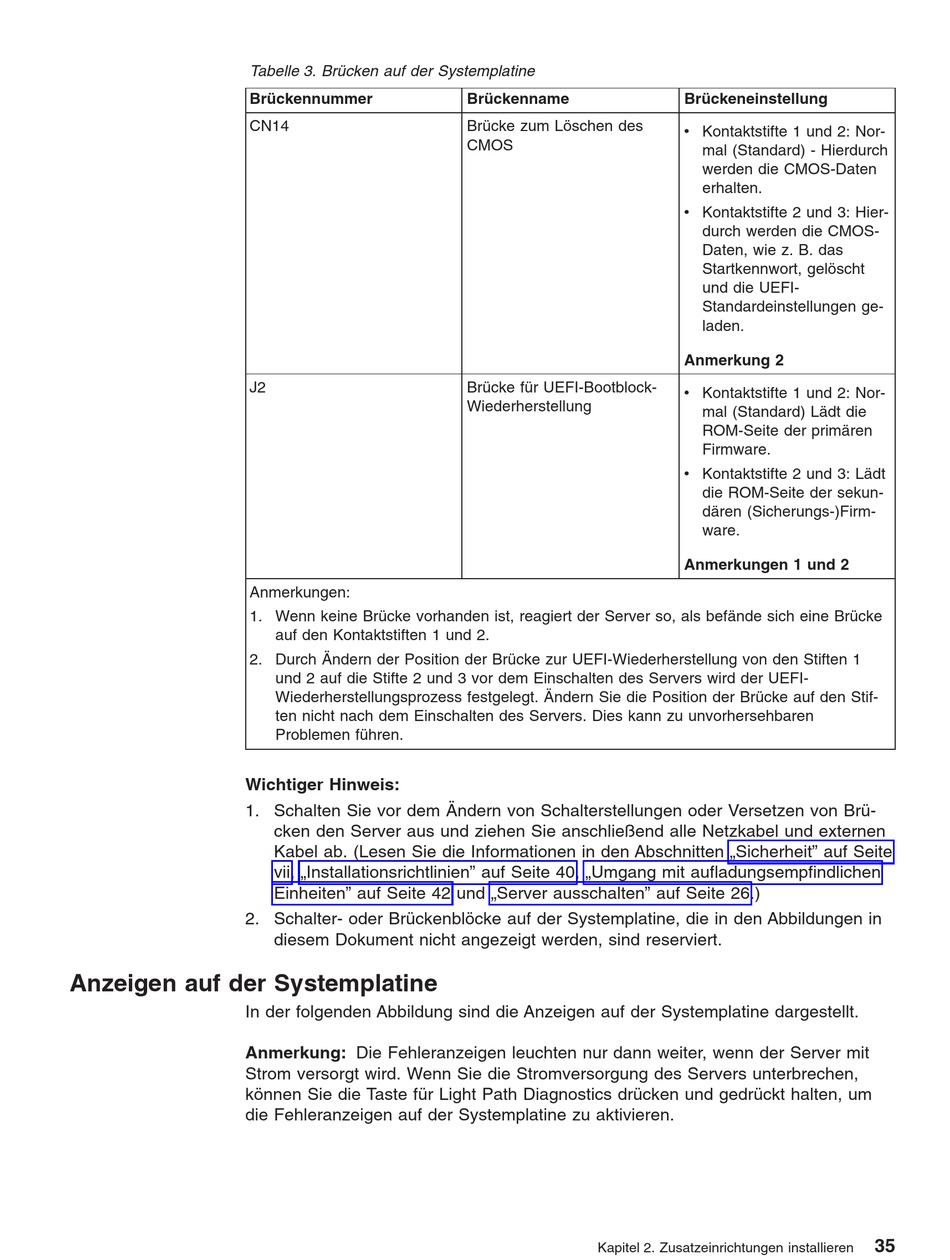

Tabelle 3. Brücken auf der Systemplatine
Brückennummer
CN14
J2
Anmerkungen:
1. Wenn keine Brücke vorhanden ist, reagiert der Server so, als befände sich eine Brücke
auf den Kontaktstiften 1 und 2.
2. Durch Ändern der Position der Brücke zur UEFI-Wiederherstellung von den Stiften 1
und 2 auf die Stifte 2 und 3 vor dem Einschalten des Servers wird der UEFI-
Wiederherstellungsprozess festgelegt. Ändern Sie die Position der Brücke auf den Stif-
ten nicht nach dem Einschalten des Servers. Dies kann zu unvorhersehbaren
Problemen führen.
cken den Server aus und ziehen Sie anschließend alle Netzkabel und externen
Kabel ab. (Lesen Sie die Informationen in den Abschnitten „Sicherheit" auf Seite
vii, „Installationsrichtlinien" auf Seite 40, „Umgang mit aufladungsempfindlichen
Einheiten" auf Seite 42 und „Server ausschalten" auf Seite 26.)
diesem Dokument nicht angezeigt werden, sind reserviert.
Brückenname
Brücke zum Löschen des
CMOS
Brücke für UEFI-Bootblock-
Wiederherstellung
Kapitel 2. Zusatzeinrichtungen installieren
Brückeneinstellung
v Kontaktstifte 1 und 2: Nor-
mal (Standard) - Hierdurch
werden die CMOS-Daten
erhalten.
v Kontaktstifte 2 und 3: Hier-
durch werden die CMOS-
Daten, wie z. B. das
Startkennwort, gelöscht
und die UEFI-
Standardeinstellungen ge-
laden.
Anmerkung 2
v Kontaktstifte 1 und 2: Nor-
mal (Standard) Lädt die
ROM-Seite der primären
Firmware.
v Kontaktstifte 2 und 3: Lädt
die ROM-Seite der sekun-
dären (Sicherungs-)Firm-
ware.
Anmerkungen 1 und 2
35
