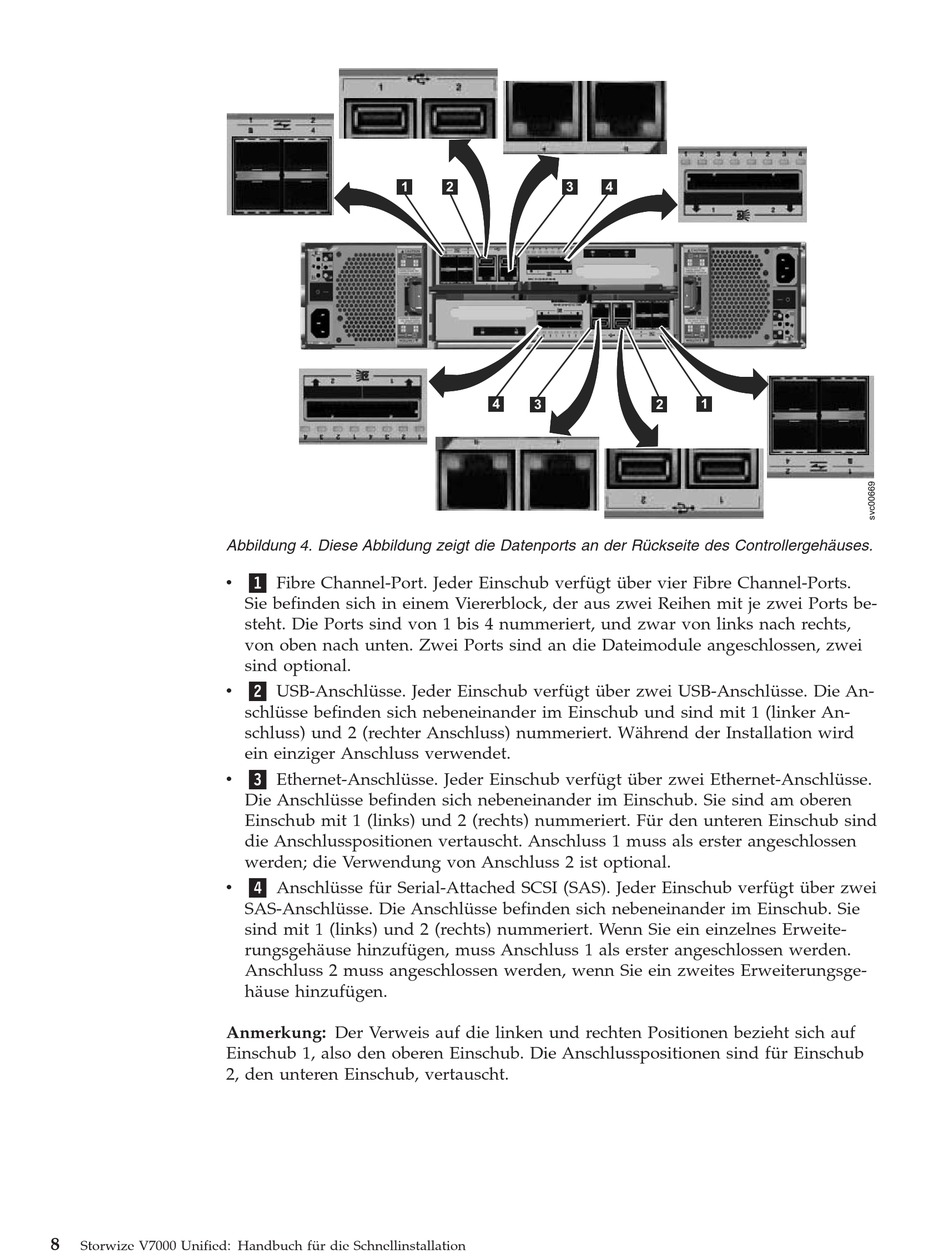

Abbildung 4. Diese Abbildung zeigt die Datenports an der Rückseite des Controllergehäuses.
v
v
v
v
Anmerkung: Der Verweis auf die linken und rechten Positionen bezieht sich auf
Einschub 1, also den oberen Einschub. Die Anschlusspositionen sind für Einschub
2, den unteren Einschub, vertauscht.
8
Storwize V7000 Unified: Handbuch für die Schnellinstallation
1
1 Fibre Channel-Port. Jeder Einschub verfügt über vier Fibre Channel-Ports.
Sie befinden sich in einem Viererblock, der aus zwei Reihen mit je zwei Ports be-
steht. Die Ports sind von 1 bis 4 nummeriert, und zwar von links nach rechts,
von oben nach unten. Zwei Ports sind an die Dateimodule angeschlossen, zwei
sind optional.
2 USB-Anschlüsse. Jeder Einschub verfügt über zwei USB-Anschlüsse. Die An-
schlüsse befinden sich nebeneinander im Einschub und sind mit 1 (linker An-
schluss) und 2 (rechter Anschluss) nummeriert. Während der Installation wird
ein einziger Anschluss verwendet.
3 Ethernet-Anschlüsse. Jeder Einschub verfügt über zwei Ethernet-Anschlüsse.
Die Anschlüsse befinden sich nebeneinander im Einschub. Sie sind am oberen
Einschub mit 1 (links) und 2 (rechts) nummeriert. Für den unteren Einschub sind
die Anschlusspositionen vertauscht. Anschluss 1 muss als erster angeschlossen
werden; die Verwendung von Anschluss 2 ist optional.
4 Anschlüsse für Serial-Attached SCSI (SAS). Jeder Einschub verfügt über zwei
SAS-Anschlüsse. Die Anschlüsse befinden sich nebeneinander im Einschub. Sie
sind mit 1 (links) und 2 (rechts) nummeriert. Wenn Sie ein einzelnes Erweite-
rungsgehäuse hinzufügen, muss Anschluss 1 als erster angeschlossen werden.
Anschluss 2 muss angeschlossen werden, wenn Sie ein zweites Erweiterungsge-
häuse hinzufügen.
2
3
4
4
3
2
1
