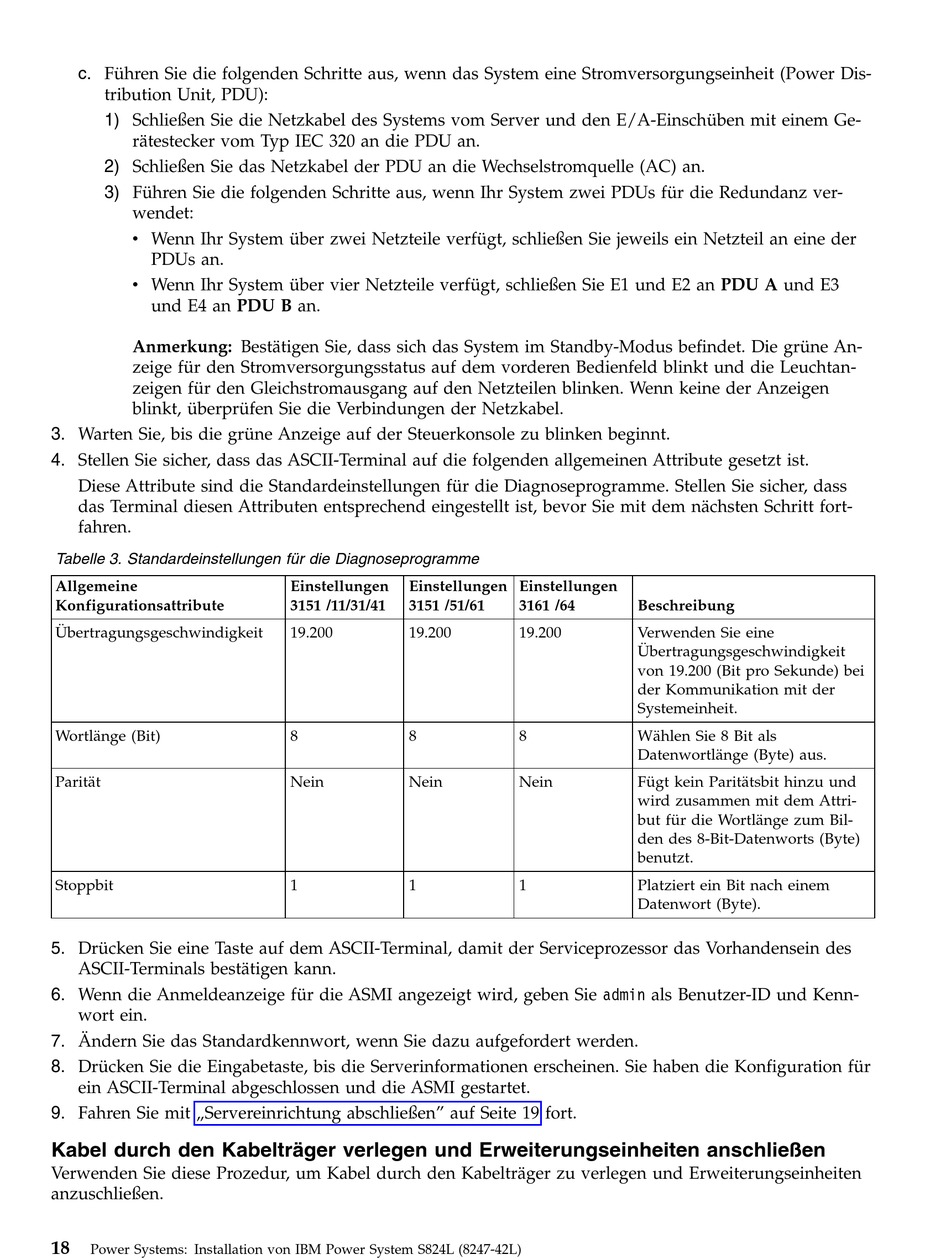

c. Führen Sie die folgenden Schritte aus, wenn das System eine Stromversorgungseinheit (Power Dis-
tribution Unit, PDU):
1) Schließen Sie die Netzkabel des Systems vom Server und den E/A-Einschüben mit einem Ge-
rätestecker vom Typ IEC 320 an die PDU an.
2) Schließen Sie das Netzkabel der PDU an die Wechselstromquelle (AC) an.
3) Führen Sie die folgenden Schritte aus, wenn Ihr System zwei PDUs für die Redundanz ver-
wendet:
v Wenn Ihr System über zwei Netzteile verfügt, schließen Sie jeweils ein Netzteil an eine der
PDUs an.
v Wenn Ihr System über vier Netzteile verfügt, schließen Sie E1 und E2 an PDU A und E3
und E4 an PDU B an.
Anmerkung: Bestätigen Sie, dass sich das System im Standby-Modus befindet. Die grüne An-
zeige für den Stromversorgungsstatus auf dem vorderen Bedienfeld blinkt und die Leuchtan-
zeigen für den Gleichstromausgang auf den Netzteilen blinken. Wenn keine der Anzeigen
blinkt, überprüfen Sie die Verbindungen der Netzkabel.
3. Warten Sie, bis die grüne Anzeige auf der Steuerkonsole zu blinken beginnt.
4. Stellen Sie sicher, dass das ASCII-Terminal auf die folgenden allgemeinen Attribute gesetzt ist.
Diese Attribute sind die Standardeinstellungen für die Diagnoseprogramme. Stellen Sie sicher, dass
das Terminal diesen Attributen entsprechend eingestellt ist, bevor Sie mit dem nächsten Schritt fort-
fahren.
Tabelle 3. Standardeinstellungen für die Diagnoseprogramme
Allgemeine
Konfigurationsattribute
Übertragungsgeschwindigkeit
Wortlänge (Bit)
Parität
Stoppbit
5. Drücken Sie eine Taste auf dem ASCII-Terminal, damit der Serviceprozessor das Vorhandensein des
ASCII-Terminals bestätigen kann.
6. Wenn die Anmeldeanzeige für die ASMI angezeigt wird, geben Sie admin als Benutzer-ID und Kenn-
wort ein.
7. Ändern Sie das Standardkennwort, wenn Sie dazu aufgefordert werden.
8. Drücken Sie die Eingabetaste, bis die Serverinformationen erscheinen. Sie haben die Konfiguration für
ein ASCII-Terminal abgeschlossen und die ASMI gestartet.
9. Fahren Sie mit „Servereinrichtung abschließen" auf Seite 19 fort.
Kabel durch den Kabelträger verlegen und Erweiterungseinheiten anschließen
Verwenden Sie diese Prozedur, um Kabel durch den Kabelträger zu verlegen und Erweiterungseinheiten
anzuschließen.
18
Power Systems: Installation von IBM Power System S824L (8247-42L)
Einstellungen
Einstellungen
3151 /11/31/41
3151 /51/61
19.200
19.200
8
8
Nein
Nein
1
1
Einstellungen
3161 /64
Beschreibung
19.200
Verwenden Sie eine
Übertragungsgeschwindigkeit
von 19.200 (Bit pro Sekunde) bei
der Kommunikation mit der
Systemeinheit.
8
Wählen Sie 8 Bit als
Datenwortlänge (Byte) aus.
Nein
Fügt kein Paritätsbit hinzu und
wird zusammen mit dem Attri-
but für die Wortlänge zum Bil-
den des 8-Bit-Datenworts (Byte)
benutzt.
1
Platziert ein Bit nach einem
Datenwort (Byte).
