Kabel anschließen
In der folgenden Abbildung sind die Positionen der Ein-/Ausgabeanschlüsse an der
Vorderseite des Servers dargestellt.

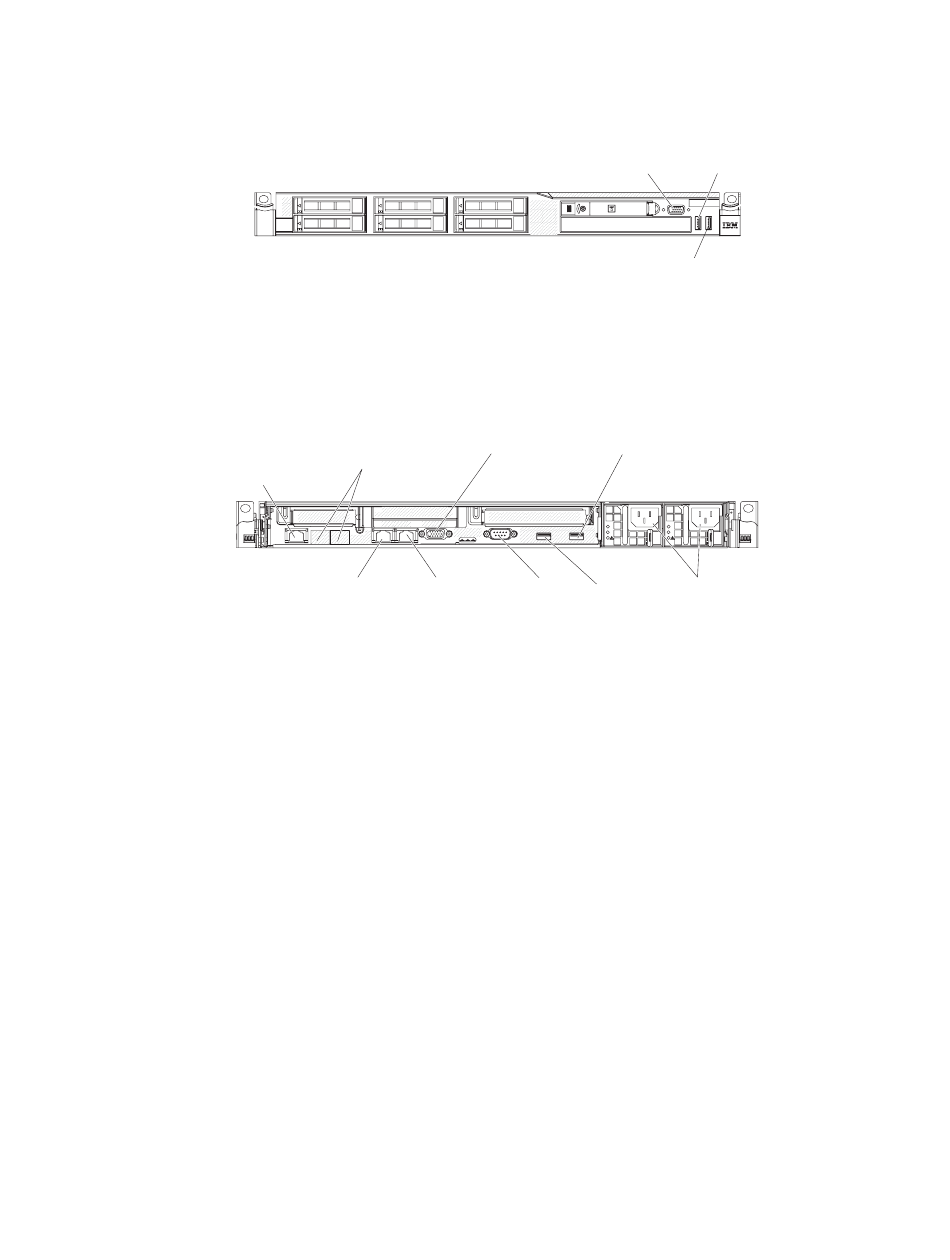

Abbildung 3. Vorderseite des Servers
In der folgenden Abbildung sind die Positionen der Ein-/Ausgabeanschlüsse an der
Rückseite des Servers dargestellt.
Ethernet-
Anschluss
für System-
management
Abbildung 4. Rückseite des Servers
Sie müssen den Server ausschalten, bevor Sie Kabel abziehen oder anschließen.
Weitere Anleitungen zum Verkabeln von externen Einheiten erhalten Sie in der Do-
kumentation zu der entsprechenden Einheit. Möglicherweise ist es einfacher, die
Kabel vor dem Anschließen von Einheiten an den Server zu verlegen.
Auf den im Lieferumfang des Servers und der Zusatzeinrichtungen enthaltenen Ka-
beln sind Kennungen aufgedruckt. Verwenden Sie diese Kennungen zum Zuordnen
der Kabel zu den richtigen Anschlüssen.
100
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Ethernet-Anschlüsse
Bildschirm-
3 und 4 (mit zusätz-
anschluss
licher Ethernet-Karte
mit 2 Anschlüssen)
Ethernet-
Ethernet-
Anschluss 1
Anschluss 2
Bildschirm-
anschluss
USB-Anschluss 1
USB-Anschluss 2
USB-Anschluss 4
AC
AC
DC
DC
Serieller
Netzteil-
USB-
Anschluss
Anschluss 3
anschlüsse
