Einführung
U
M,N
Motornennspannung (Typenschilddaten).

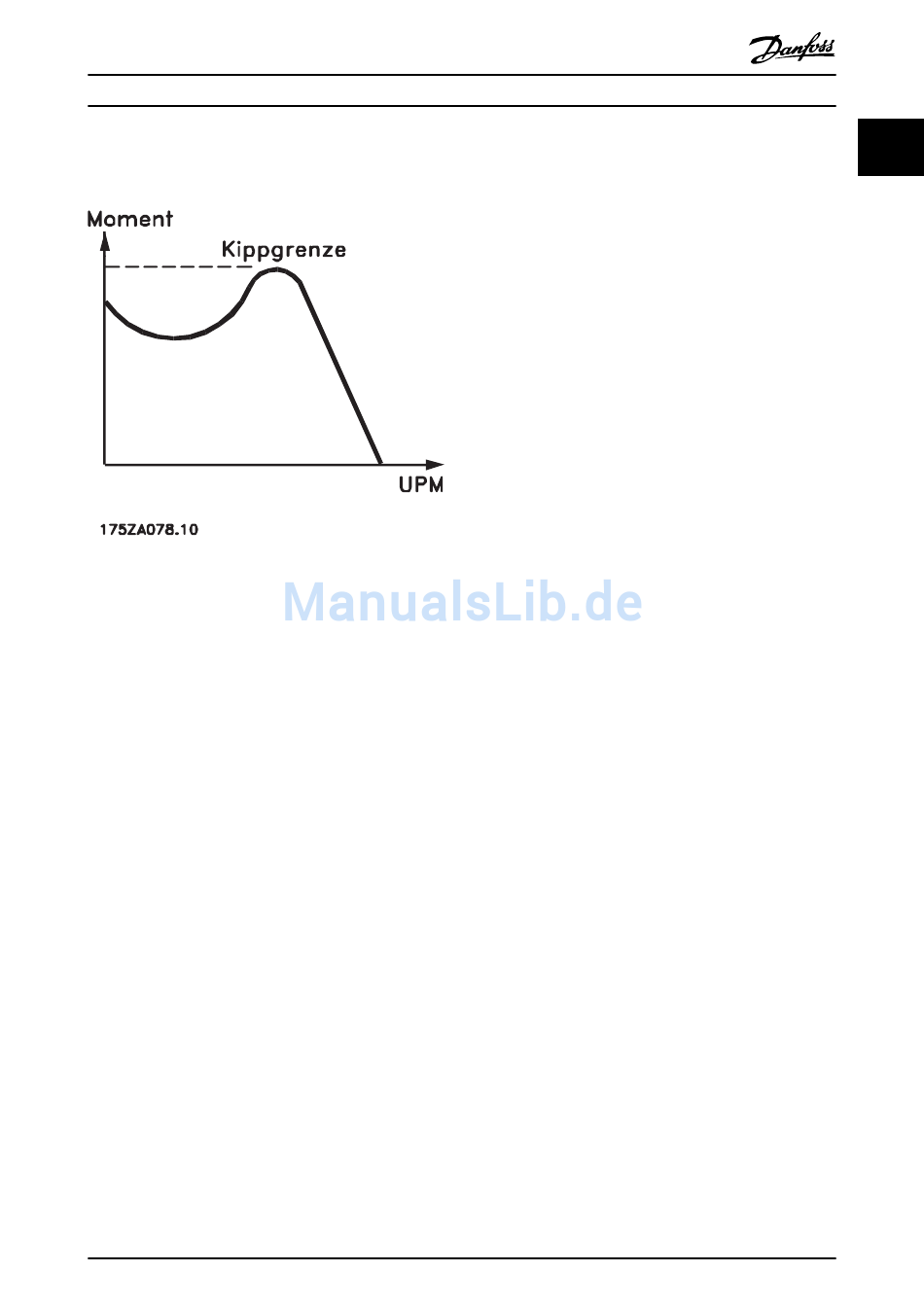

Losbrechmoment
Abbildung 1.1 Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört – siehe Tabelle 1.3.
Stoppbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört – siehe Tabelle 1.3.

1.1.4 Sollwerteinstellung

Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein an die serielle Schnittstelle übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu 8
Festsollwerte über die Digitaleingänge auswählen.
Pulssollwert
Ein an die Digitaleingänge übertragenes Pulsfrequenzsignal
(Klemme 29 oder 33).
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalenwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der in
Parameter 3-03 Maximaler Sollwert eingestellte maximale
Sollwert.
MG11CE03
Programmierhandbuch
Ref
MIN
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0 % (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der in Parameter 3-02 Minimaler
Sollwert eingestellte minimale Sollwert.

1.1.5 Verschiedenes

Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt zwei Arten von Analogeingängen:
Stromeingang, 0-20 mA und 4-20 mA
Spannungseingang, -10 bis +10 V DC.
Analogausgänge
Die Analogausgänge können ein Signal von 0-20 mA oder
4-20 mA ausgeben.
Automatische Motoranpassung, AMA
Der AMA-Algorithmus bestimmt die elektrischen Parameter
für den angeschlossenen Motor bei Stillstand.
Bremswiderstand
Der Bremswiderstand kann die bei generatorischer
Bremsung erzeugte Bremsleistung aufnehmen. Während
generatorischer Bremsung erhöht sich die Zwischenkreis-
spannung. Ein Bremschopper stellt sicher, dass die
generatorische Energie an den Bremswiderstand
übertragen wird.
Konstantmoment (CT)-Kennlinie
Konstantmoment-Kennlinie; wird für Anwendungen wie
Förderbänder, Verdrängungspumpen und Kräne eingesetzt.
Digitaleingänge
Die Digitaleingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Digitalausgänge
Der Frequenzumrichter verfügt über zwei programmierbare
Ausgänge, die ein 24 V-DC-Signal (max. 40 mA) liefern
können.
DSP
Digitaler Signalprozessor.
ETR
Das elektronische Thermorelais ist eine Berechnung der
thermischen Belastung auf Grundlage der aktuellen
Belastung und Zeit. Damit lässt sich die Motortemperatur
schätzen.
Hiperface
Hiperface
Initialisieren
Bei der Initialisierung (Parameter 14-22 Betriebsart) werden
die Werkseinstellungen des Frequenzumrichters wiederher-
gestellt.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
®
®
ist eine eingetragene Marke von Stegmann.
