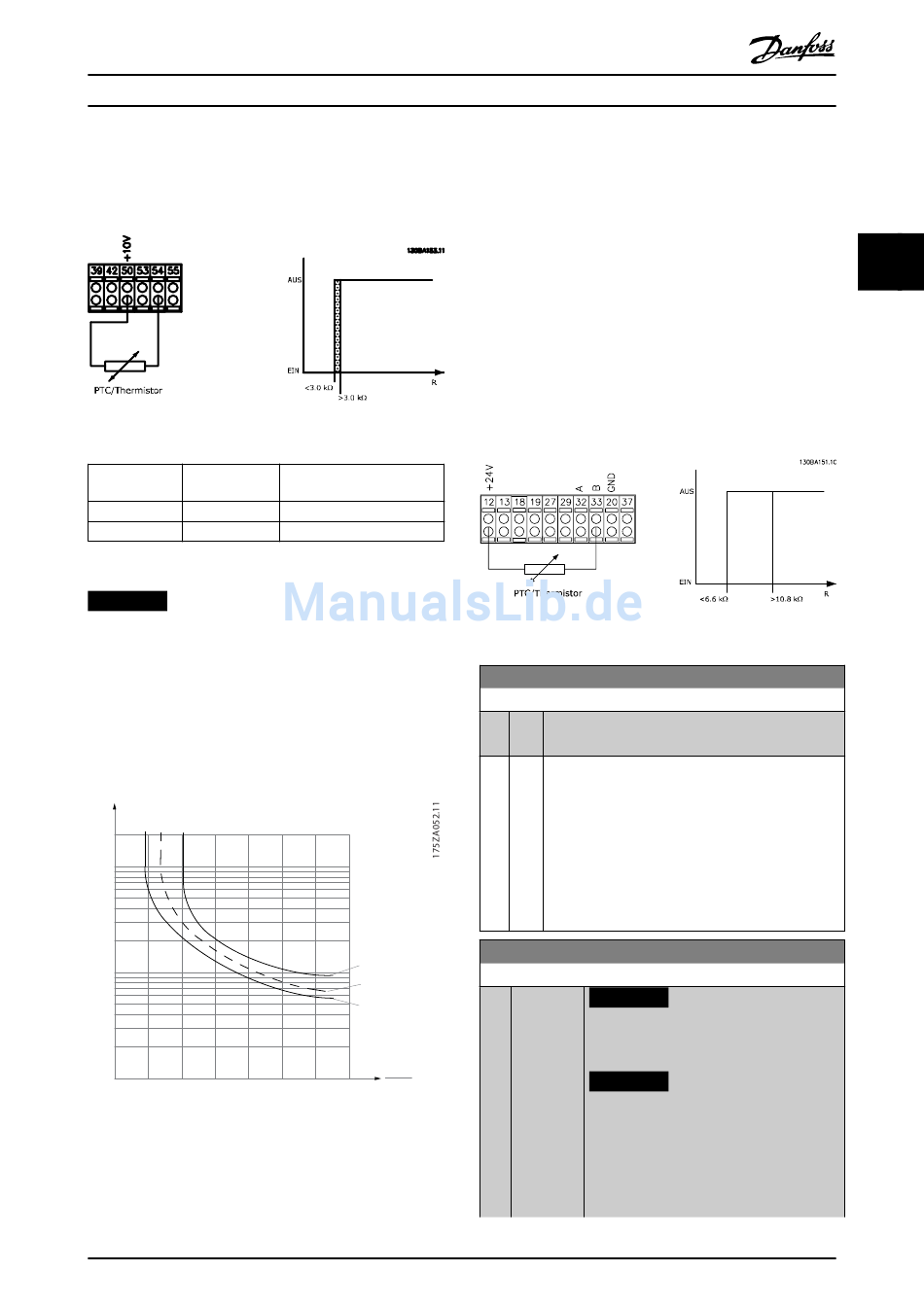

Danfoss VLT HVAC Drive FC 102 Programmierhandbuch Seite 59

Parameterbeschreibungen
•
Stellen Sie Parameter 1-90 Thermischer Motorschutz
auf [2] Thermistor Abschalt. ein.
•
Stellen Sie Parameter 1-93 Thermistoranschluss auf
[2] Analogeingang 54 ein.
Abbildung 3.13 PTC-Thermistorverbindung - Analogeingang
Eingang Versorgungs-
Digital/Analog spannung
Digital 10 V
Analog 10 V
Tabelle 3.8 Abschaltwerte
HINWEIS
Prüfen Sie, ob die gewählte Versorgungsspannung der
Spezifikation des benutzten Thermistorelements
entspricht.
3.3.13.2 ETR
Bei den Berechnungen wird die bei niedriger Drehzahl
herabgesetzte Kühlung eines im Motor integrierten Lüfters
berücksichtigt.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6
Abbildung 3.14 ETR-Profil
MG11CE03
Programmierhandbuch
Grenzwert
Abschaltwerte
<800 Ω–>2,7 kΩ
<3,0 kΩ–>3,0 kΩ
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
3.3.13.3 Klixon
Der thermische Klixon-Trennschalter verfügt über eine
®
KLIXON -Metallschale. Bei einer vordefinierten Überlast
führt die durch den Stromfluss durch die Schale
verursachte Wärme zu einer Abschaltung.
Bei Verwendung eines Digitaleingangs und 24 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
•
Stellen Sie Parameter 1-90 Thermischer Motorschutz
auf [2] Thermistor Abschalt. ein.
•
Stellen Sie Parameter 1-93 Thermistoranschluss auf
[6] Digitaleingang ein.
Abbildung 3.15 Thermistorverbindung
1-91 Fremdbelüftung
Option: Funktion:
[0] Nein Kein externer Lüfter erforderlich, d. h. die
Motorleistung wird bei niedriger Drehzahl reduziert.
*
[1] Ja Ein externer Motorlüfter (Fremdbelüftung) wird
verwendet, daher ist bei niedriger Drehzahl keine
Leistungsreduzierung notwendig. Der Lüfter folgt der
oberen Kurve in Abbildung 3.14 (f
der Motorstrom unter dem Motornennstrom liegt
(siehe Parameter 1-24 Motornennstrom). Überschreitet
der Motorstrom den Nennstrom, reduziert der
Frequenzumrichter die Betriebszeit so, als ob kein
Lüfter montiert ist.
1-93 Thermistoranschluss
Option: Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht einstellen.
HINWEIS
Stellen Sie den Digitaleingang in
Parameter 5-00 Schaltlogik auf [0] PNP -
Aktiv bei 24 V ein.
Wählen Sie den Eingang für den Anschluss
des Thermistors (PTC-Sensor) aus. Die Auswahl
3
= 1 x f ), wenn
out M,N
