Parameterbeschreibungen
25-56 Zuschaltmodus bei Wechsel
Option: Funktion:
Dieser Parameter ist nur aktiv, wenn die in
Parameter 25-50 Führungspumpen-Wechsel
ausgewählte Option nicht [0] Aus ist.
Es gibt 2 Methoden für das Zuschalten und
Abschalten von Pumpen. Beim langsamen
Wechsel erfolgt das Zuschalten und Abschalten
ruckfrei. Beim schnellen Wechsel erfolgt die
Zuschaltung und Abschaltung so schnell wie
möglich; die Pumpe mit variabler Drehzahl wird
einfach abgeschaltet (Freilauf ).
[0] Langsam Beim Wechsel erfolgt bei der Pumpe mit variabler
Drehzahl eine Rampe auf bis zur maximalen
*
Drehzahl und eine anschließende Rampe ab bis
zum Stillstand.
[1] Schnell Beim Wechsel erfolgt bei der Pumpe mit variabler
Drehzahl eine Rampe auf bis zur maximalen
Drehzahl und ein anschließender Freilauf bis zum
Stillstand.
Abbildung 3.81 ist ein Beispiel für ein Zuschalten mit
langsamem Wechsel. Die Pumpe mit variabler Drehzahl
(oberes Diagramm) und 1 Pumpe mit konstanter Drehzahl
(unteres Diagramm) laufen vor dem Zuschaltbefehl. Wenn
der Übertragungsbefehl [0] Langsam aktiviert ist, wird ein
Wechsel durch eine Rampe der Pumpe mit variabler
Drehzahl auf Parameter 4-13 Max. Drehzahl [UPM] oder
Parameter 4-14 Max Frequenz [Hz] durchgeführt und
anschließend auf eine Drehzahl von Null verzögert. Nach
einer Verzögerung vor dem Starten der nächsten Pumpe
(Parameter 25-58 Verzögerung Nächste Pumpe) wird die
nächste Führungspumpe (mittleres Diagramm)
beschleunigt und eine andere ursprüngliche
Führungspumpe (oberes Diagramm) wird nach der
Verzögerung hinzugefügt, bevor ein Betrieb über das Netz
(Parameter 25-59 Verzögerung Netzbetrieb) als Pumpe mit
konstanter Drehzahl erfolgt. Die nächste Führungspumpe
(mittleres Diagramm) wird auf die min. Motordrehzahl
verzögert, und anschließend wird eine variierte Drehzahl
zur Beibehaltung des Systemdrucks zugelassen.
MG11CE03
Programmierhandbuch

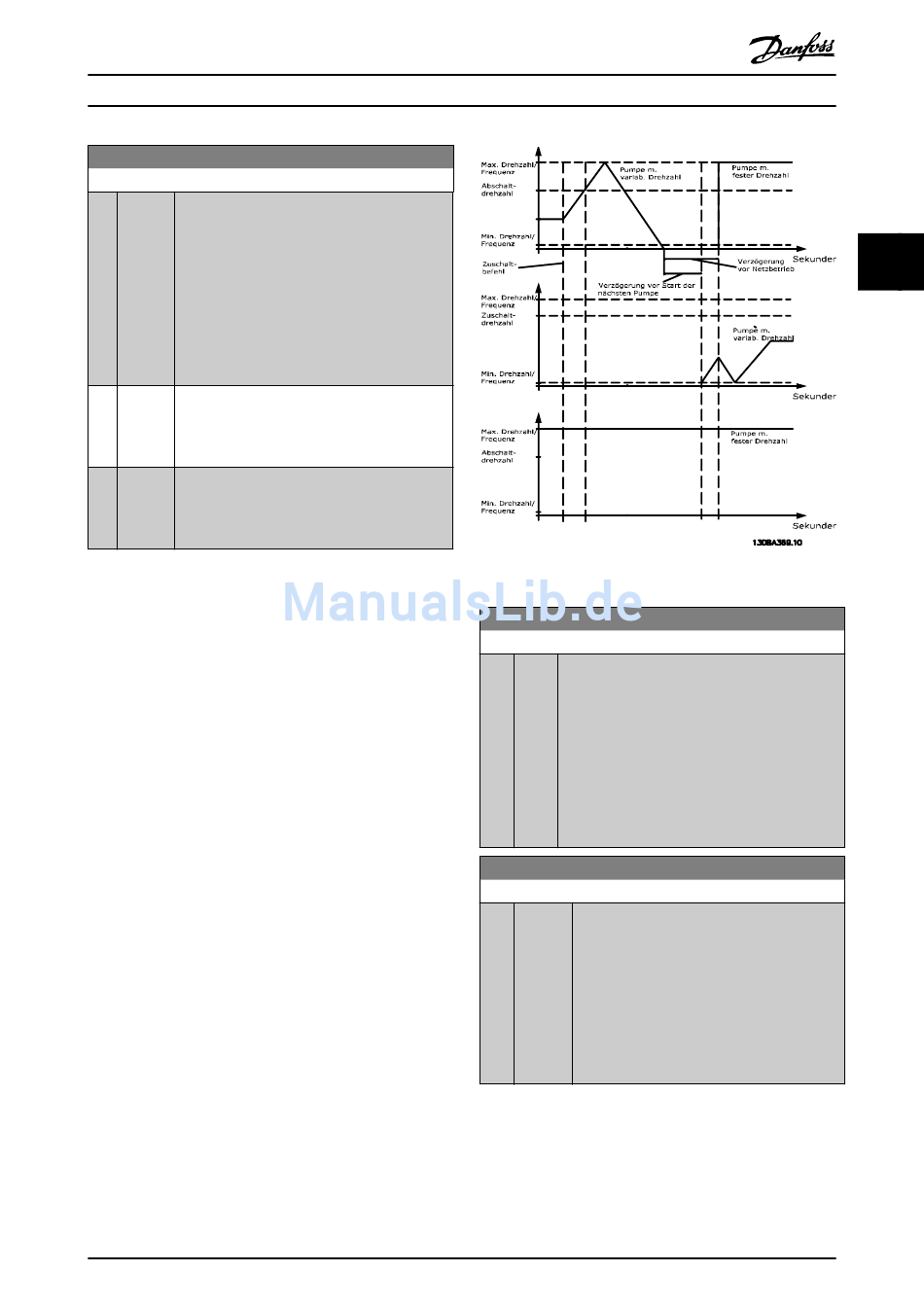

Abbildung 3.81 Zuschaltmodus bei Wechsel
25-58 Verzögerung Nächste Pumpe
Range:
0.1
s - 5 s]
*
25-59 Verzögerung Netzbetrieb
Range:
0.5
s 25-58 - 5
*
s]
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Funktion:
[0.1 Dieser Parameter ist nur aktiv, wenn die in
Parameter 25-50 Führungspumpen-Wechsel
ausgewählte Option nicht [0] Aus ist.
Dieser Parameter legt die Zeit zwischen dem
Stoppen der alten variablen Drehzahlpumpen und
dem Starten einer anderen Pumpe als neue Pumpe
mit variabler Drehzahl fest. Siehe
Parameter 25-56 Zuschaltmodus bei Wechsel,
Abbildung 3.81 zur Beschreibung von Zuschalten
und Wechsel.
Funktion:
[ par. Dieser Parameter ist nur aktiv, wenn die in
Parameter 25-50 Führungspumpen-Wechsel
ausgewählte Option nicht [0] Aus ist.
Dieser Parameter legt die Zeit zwischen dem
Stoppen der alten variablen Drehzahlpumpen
und dem Starten dieser Pumpe als neue
konstante Drehzahlpumpe fest. Siehe
Abbildung 3.81 zur Beschreibung von Zuschalten
und Wechsel.
