Parameterbeschreibungen
•
Integrierten PI-Regler: Regelung mit Rückführung
•
Externen PI-Regler: Regelung mit Regelung ohne Rückführung
HINWEIS
Vor der Einstellung der PI-Reglerparameter müssen Sie die No Flow-Anpassung auszuführen.
FC
P

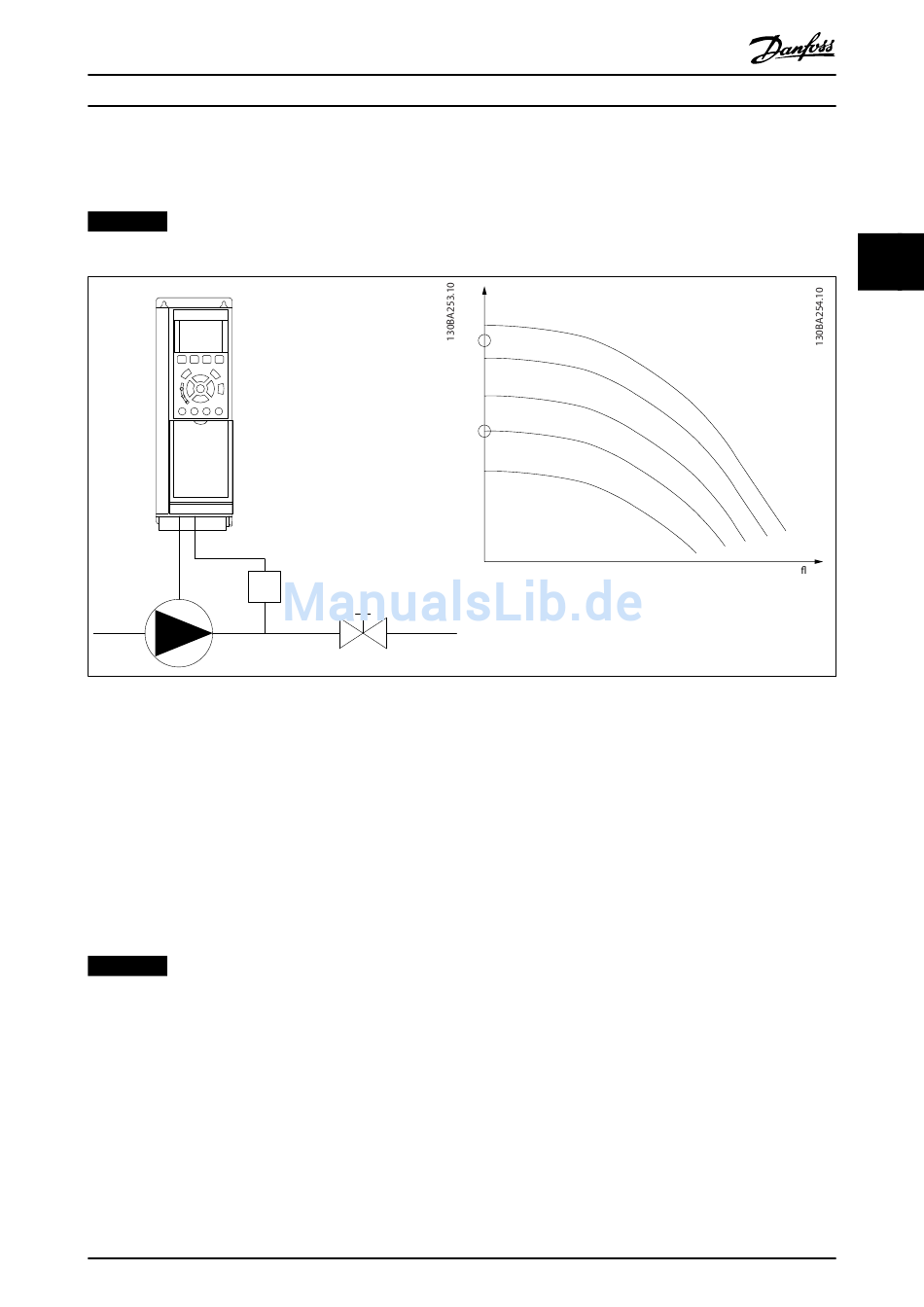

Tabelle 3.23 No-Flow Erkennung
No-Flow-Erkennung
Die No Flow-Erkennung basiert auf der Messung von Drehzahl und Leistung. Der Frequenzumrichter berechnet für eine
bestimmte Drehzahl die Leistung bei fehlendem Durchfluss.
Dieser Zusammenhang basiert auf der Einstellung von 2 Drehzahlen mit zugehöriger Leistung bei fehlendem Durchfluss.
Durch Überwachung der Leistung können Bedingungen, in denen kein Durchfluss vorliegt, in Systemen mit schwankendem
Saugdruck oder bei einer flachen Pumpenkurve im niedrigen Drehzahlbereich erkannt werden.
Die 2 Datensätze müssen auf der Messung der Leistung mit ca. 50 % und 85 % der maximalen Drehzahl bei geschlossenem
Ventil beruhen. Sie können die Daten in Parametergruppe 22-3* No-Flow Leistungsanpassung programmieren. Es ist
ebenfalls möglich, eine [0] Leistung tief Autokonfig. (Parameter 22-20 Leistung tief Autokonfig.) auszuführen, die den Inbetrieb-
nahmevorgang automatisch ausführt und auch die gemessenen Daten automatisch speichert. Bei der Autokonfiguration
muss der Frequenzumrichter in Parameter 1-00 Regelverfahren auf [0] Drehzahlsteuerung eingestellt sein (siehe Parameter-
gruppe 22-3* No-Flow Leistungsanpassung).
HINWEIS
Wenn Sie den integrierten PI-Regler verwenden möchten, müssen Sie die No Flow-Anpassung vor der Einstellung der PI-
Reglerparameter ausführen.
Erfassung Drehzahl tief
Erfassung Drehzahl tief sendet ein Signal, wenn der Motor mit der minimalen Drehzahl aus Parameter 4-11 Min. Drehzahl
[UPM] oder Parameter 4-12 Min. Frequenz [Hz] läuft. Die Aktionen sind die gleichen wie bei der Erfassung des fehlenden
Durchflusses (individuelle Auswahl nicht möglich).
Die Verwendung der niedrigen Drehzahlerfassung ist nicht auf Systeme ohne Durchfluss beschränkt, sondern kann in jedem
System angewendet werden, in dem bei Betrieb mit der Mindestdrehzahl der Motor stoppen kann, bis die Last eine höhere
Drehzahl abruft, z. B. in Anlagen mit Lüftern und Kompressoren.
MG11CE03
Programmierhandbuch
Druckhöhe
1
2
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
3 3
Durch uss
