Programmierung

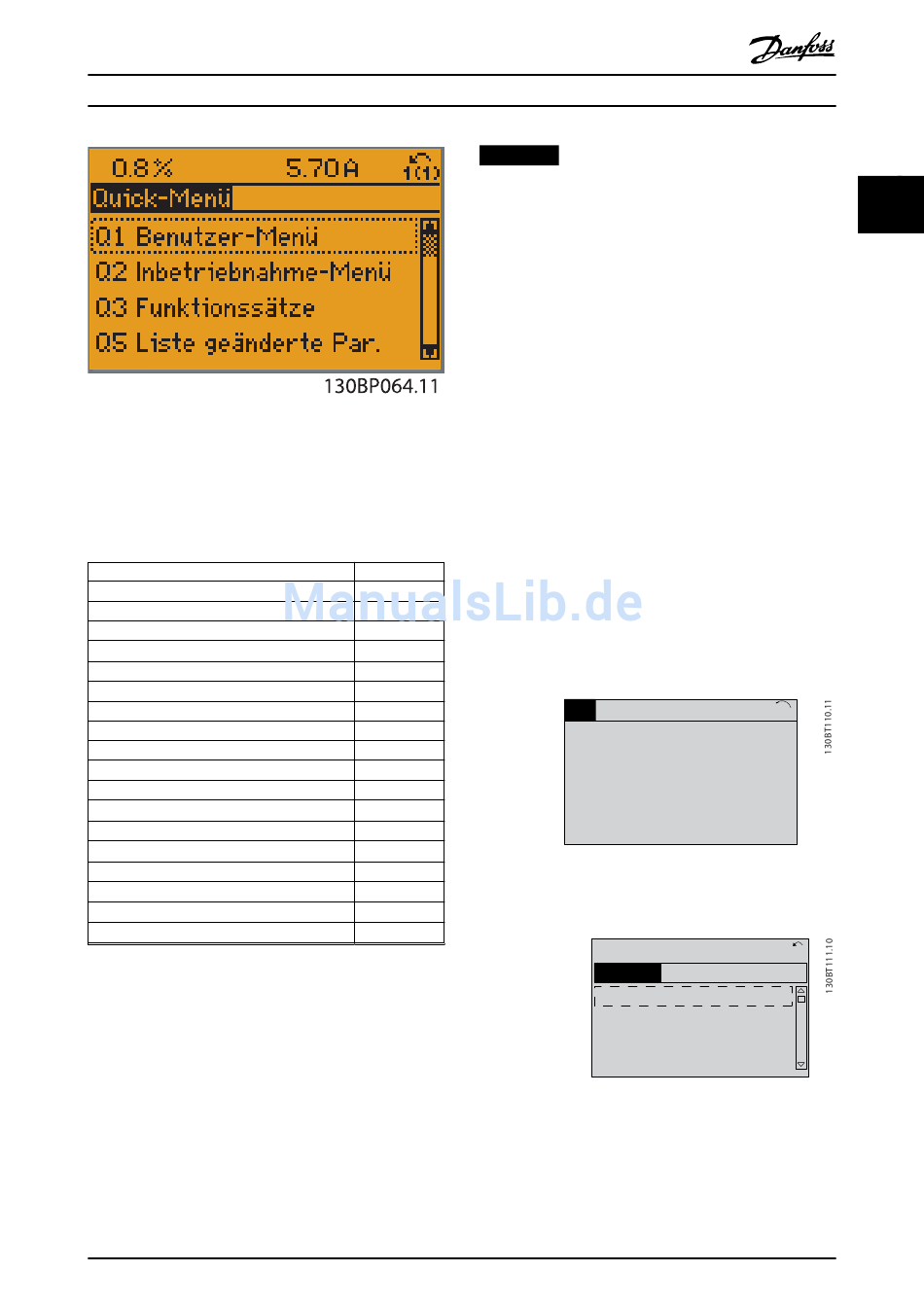

Abbildung 2.19 Quick-Menü-Ansicht
Über Kurzinbetriebnahme können Sie auf die 18 wichtigsten
Parameter des Frequenzumrichters zugreifen. Nach der
Programmierung ist der Frequenzumrichter betriebsbereit.
Die 18 Kurzinbetriebnahme-Parameter werden in Tabelle 2.1
angezeigt.
Parameter
Parameter 0-01 Sprache
Parameter 1-20 Motornennleistung [kW]
Parameter 1-21 Motornennleistung [PS]
Parameter 1-22 Motornennspannung
Parameter 1-23 Motornennfrequenz
Parameter 1-24 Motornennstrom
Parameter 1-25 Motornenndrehzahl
Parameter 1-28 Motordrehrichtungsprüfung
Parameter 3-41 Rampenzeit Auf 1
Parameter 3-42 Rampenzeit Ab 1
Parameter 4-11 Min. Drehzahl [UPM]
Parameter 4-12 Min. Frequenz [Hz]
Parameter 4-13 Max. Drehzahl [UPM]
Parameter 4-14 Max Frequenz [Hz]
Parameter 3-19 Festdrehzahl Jog [UPM]
Parameter 3-11 Festdrehzahl Jog [Hz]
Parameter 5-12 Klemme 27 Digitaleingang
Parameter 5-40 Relaisfunktion 2)
Tabelle 2.1 Kurzinbetriebnahme-Parameter
1) Die im Display angezeigten Informationen sind von der Auswahl in
Parameter 0-02 Hz/UPM Umschaltung und Parameter 0-03 Länderein-
stellungen abhängig. Die Werkseinstellung für
Parameter 0-02 Hz/UPM Umschaltung und Parameter 0-03 Länderein-
stellungen hängt von der Region der Welt ab, in der der
Frequenzumrichter ausgeliefert wird, Sie können diese jedoch bei
Bedarf umprogrammieren.
2) Parameter 5-40 Relaisfunktion ist ein Array. Wählen Sie [0] Relais1
oder [1] Relais2 aus. Die Standardeinstellung ist [0] Relais1 mit der
Standardoption [9] Alarm.
Nähere Informationen zu Einstellungen und Program-
mierung finden Sie in Kapitel 3 Parameterbeschreibungen.
MG11CE03
Programmierhandbuch
[Einheiten]
[kW]
[Hp]
1) [V]
[Hz]
[A]
[UPM]
[Hz]
[s]
[s]
[UPM]
[Hz]
1)
[UPM]
[Hz]
1)
[UPM]
[Hz]
1)
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
HINWEIS
Wenn in Parameter 5-12 Klemme 27 Digitaleingang [0]
Ohne Funktion ausgewählt ist, müssen Sie für den Start
keine Spannung von +24 V an Klemme 27 anlegen.
Wenn [2] Motorfreilauf (inv.) (werkseitiger Standardwert)
in Parameter 5-12 Klemme 27 Digitaleingang ausgewählt
ist, müssen Sie für den Start eine Spannung von +24 V
anlegen.

2.1.6 Funktionskonfiguration

Die Funktionskonfiguration ermöglicht einen einfachen und
schnellen Zugriff auf alle Parameter, die für die meisten
HLK-Anwendungen erforderlich sind, einschließlich:
•
Die meisten VVS- und KVS-Zuluft- und Abluftven-
tilatoren.
•
Kühlturmgebläse.
•
Primärpumpen.
•
Hilfspumpen.
•
Kondenswasserpumpen.
•
Andere Pumpen-, Lüfter- und Kompressoranwen-
dungen.
Zugriff auf die Funktionssätze – Beispiel
1. Schalten Sie den Frequenzumrichter ein (gelbe
LED leuchtet).
Status
28,8 %
Auto-Fern-Betrieb
Abbildung 2.20 Frequenzumrichter eingeschaltet
2. Drücken Sie auf [Quick Menu].
13,7 %
Quick-Menüs
Q1 Benutzer-Menü
Q2 Inbetriebnahme-Menü
Q3 Funktionssätze
Q5 Liste geänderte Par.
Abbildung 2.21 Quick-Menü ausgewählt
3.
Navigieren Sie mit den Tasten [
unten zu den Funktionsoptionen. Drücken Sie
[OK].
1 (1)
2,63 kW
5,66 A
14,4 Hz
0 kWh
13,0 A 1(1)
▲ ▼
] und [ ] nach
