Parameterbeschreibungen
Es gibt 2 Funktionen:
•
Auf einen vorprogrammierten Zeitraum bezogene
Daten, definiert durch eine Datums- und Zeitfest-
legung für den Start.
•
Daten bezogen auf einen festgelegten Zeitraum,
z. B. die letzten 7 Tage innerhalb des vorprogram-
mierten Zeitraums.
Für jede der obigen 2 Funktionen werden die Daten in
einer Reihe von Zählern gespeichert, die die Auswahl eines
Zeitrahmens und einer Aufteilung nach Stunden, Tagen
oder Wochen ermöglichen.
Den Zeitraum bzw. die Aufteilung (Auflösung) können Sie
in Parameter 23-50 Energieprotokollauflösung festlegen.
Die Daten basieren auf dem Wert, der vom kWh-Zähler im
Frequenzumrichter registriert wird. Diesen Zählerwert
können Sie in Parameter 15-02 Zähler-kWh ablesen. Dieser
enthält einen seit der ersten Netz-Einschaltung oder dem
letzten Rücksetzen des Zählers (Parameter 15-06 Reset
Zähler-kWh) akkumulierten Wert.
Alle Daten für die Energieprotokollierung werden in
Zählern gespeichert, die Sie über Parameter 23-53 Energie-
protokoll ablesen können.

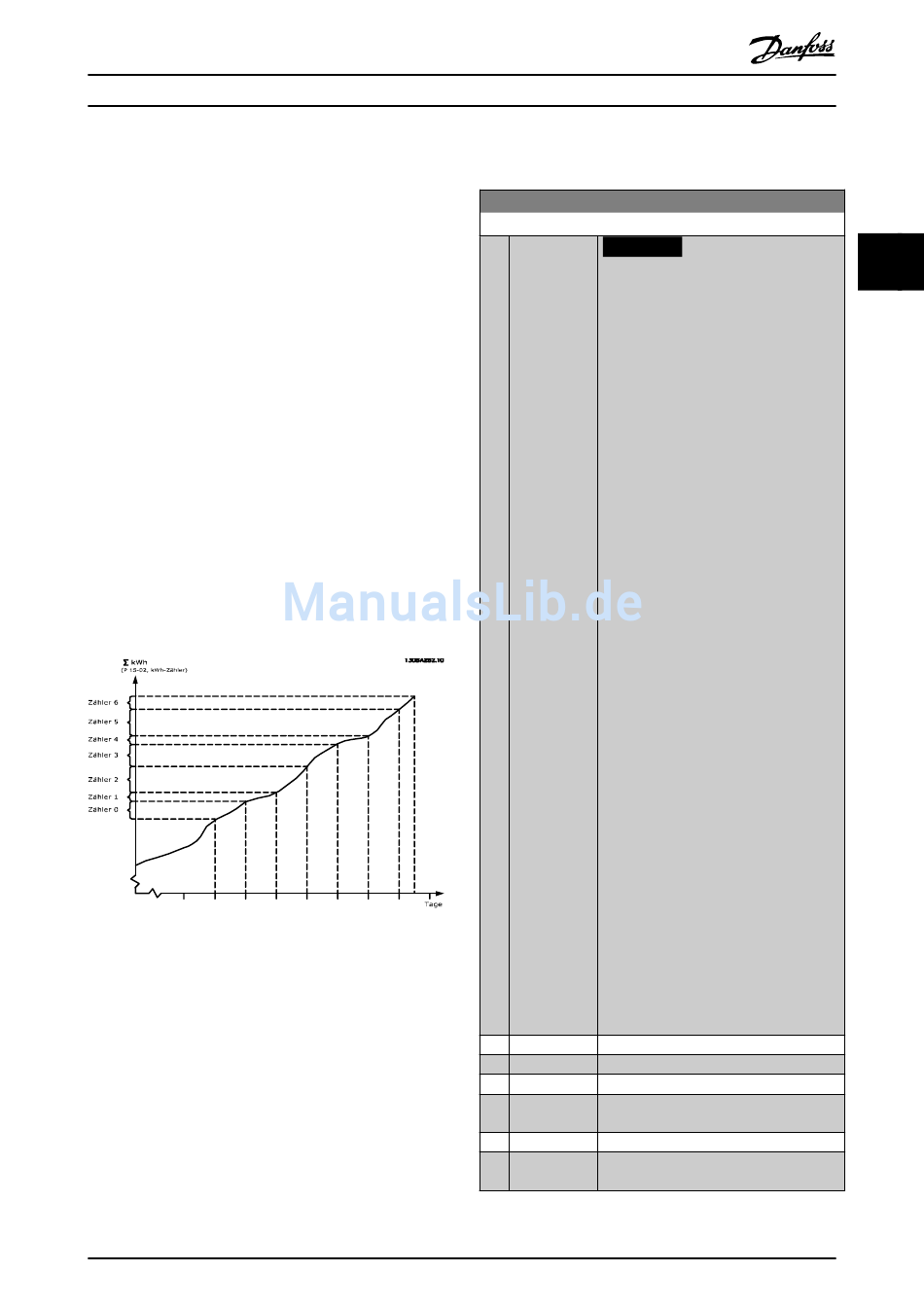

Abbildung 3.62 Energieprotokoll-Diagramm
Zähler 00 enthält immer die ältesten Daten. Ein Zähler
deckt bei Stunden einen Zeitraum von XX:00 bis XX:59
oder bei Tagen von 00:00 bis 23:59 ab.
Bei Protokollierung der letzten Stunden oder Tage
verschieben die Zähler den Inhalt um XX:00 in jeder
Stunde oder um 00:00 an jedem Tag.
Der Zähler mit dem höchsten Index unterliegt immer einer
Aktualisierung (die Daten für die aktuelle Stunde seit XX:00
oder den aktuellen Tag seit 00:00).
Den Inhalt des Zählers können Sie als Balken am LCP
anzeigen. Wählen Sie Quick-Menü, Protokolle, Energie-
MG11CE03
Programmierhandbuch
speicher: Trenddarstellung Kont. BIN Daten/Trenddarstellung
Zeitablauf BIN Daten/Trenddarstellung Vergleich.
23-50 Energieprotokollauflösung
Option:
[0] Tagesstunde
[1] Wochentag
[2] Monatstag
[5] Letzte 24 Std.
*
[6] Letzte 7 Tage
[7] Letzte 5
Wochen
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Funktion:
HINWEIS
Der Frequenzumrichter verfügt nicht
über eine Pufferung der Uhrfunktion,
und das eingestellte Datum / die
eingestellte Uhrzeit werden nach
einem Netz-Aus auf die Werksein-
stellung zurückgesetzt (2000-01-01
00:00), sofern kein Echtzeituhrmodul
mit Pufferung installiert ist. Die
Protokollierung wird daher gestoppt,
bis das Datum/die Uhrzeit in
Parameter 0-70 Datum und Zeit neu
eingestellt wurde. In
Parameter 0-79 Uhr Fehler können Sie
eine Warnung programmieren, für
den Fall, dass die Uhr nicht richtig
eingestellt ist, z. B. nach einem Netz-
Aus.
Zur Auswahl des Zeitraums zur Protokol-
lierung des Verbrauchs. [0] Tagesstunde, [1]
Wochentag oder [2] Monatstag. Die Zähler
enthalten die Protokolldaten des/der
programmierten Datums/Uhrzeit für den
Start (Parameter 23-51 Startzeitraum) und
die Anzahl der Stunden/Tage laut Program-
mierung für
(Parameter 23-50 Energieprotokollauflösung).
Die Protokollierung beginnt an dem in
Parameter 23-51 Startzeitraum program-
mierten Datum und wird fortgesetzt, bis ein
Tag/eine Woche/ein Monat vergangen ist.
[5] Letzte 24 Std., [6] Letzte 7 Tage oder [7]
Letzte 5 Wochen. Die Zähler enthalten Daten
für 1 Tag, 1 Woche oder 5 Wochen bis zur
aktuellen Zeit.
Die Protokollierung beginnt an dem in
Parameter 23-51 Startzeitraum program-
mierten Datum. In allen Fällen bezieht sich
die Zeitraumaufteilung auf Betriebsstunden
(die Zeitdauer, über die der Frequenzum-
richter eingeschaltet ist).
