Parameterbeschreibungen
0-22 Displayzeile 1.3
Einstellung für die Displayanzeige in der 1. Zeile, rechte Stelle.
Option:
[1610]
Leistung [kW] Die Optionen sind identisch mit der
*
3
3
0-23 Displayzeile 2
Einstellung für die Displayanzeige in der 2. Zeile.
Option:
[1613]
Frequenz Die Optionen sind identisch mit der Anzeige
*
0-24 Displayzeile 3
Einstellung für die Displayanzeige in der 3. Zeile.
0-25 Benutzer-Menü
Array [20]
Range:
Size
[0 -
related
9999 ]
*
3.2.4 0-3* LCP-Benutzerdef
Sie können die Displayelemente für verschiedene Zwecke
anpassen:
Benutzerdefinierte Anzeige. Der angezeigte Wert
ist proportional zur Drehzahl (linear, radiziert oder
3. Potenz – je nach Wahl der Einheit in
Parameter 0-30 Einheit).
Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in:
Parameter 0-30 Einheit.
Parameter 0-31 Freie Anzeige Min.-Wert (nur linear).
Parameter 0-32 Freie Anzeige Max. Wert.
34
®
VLT
Funktion:
Anzeige in Parameter 0-20 Displayzeile
1.1.
Funktion:
in Parameter 0-20 Displayzeile 1.1.
Funktion:
Definieren Sie bis zu 20 Parameter, die im „Q1
Benutzer-Menü" angezeigt werden sollen. Der
Zugriff auf dieses Menü erfolgt über die Taste
[Quick Menu] am LCP. Die Parameter werden
im „Q1 Benutzer-Menü" in der Reihenfolge
angezeigt, in der sie in diesem Array-
Parameter programmiert wurden. Das Löschen
von Parametern erfolgt, indem Sie den Wert
auf „0000" setzen.
Dies ermöglicht Ihnen zum Beispiel einen
schnellen und einfachen Zugriff auf einen bis
maximal 20 Parameter, die regelmäßig
geändert werden müssen (z. B. aus Gründen
der Anlagenwartung). Zudem ermöglicht diese
Funktion einem OEM die schnelle
Inbetriebnahme seiner Geräte.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
HVAC Drive FC 102
Parameter 4-13 Max. Drehzahl [UPM].
Parameter 4-14 Max Frequenz [Hz].
Istdrehzahl.

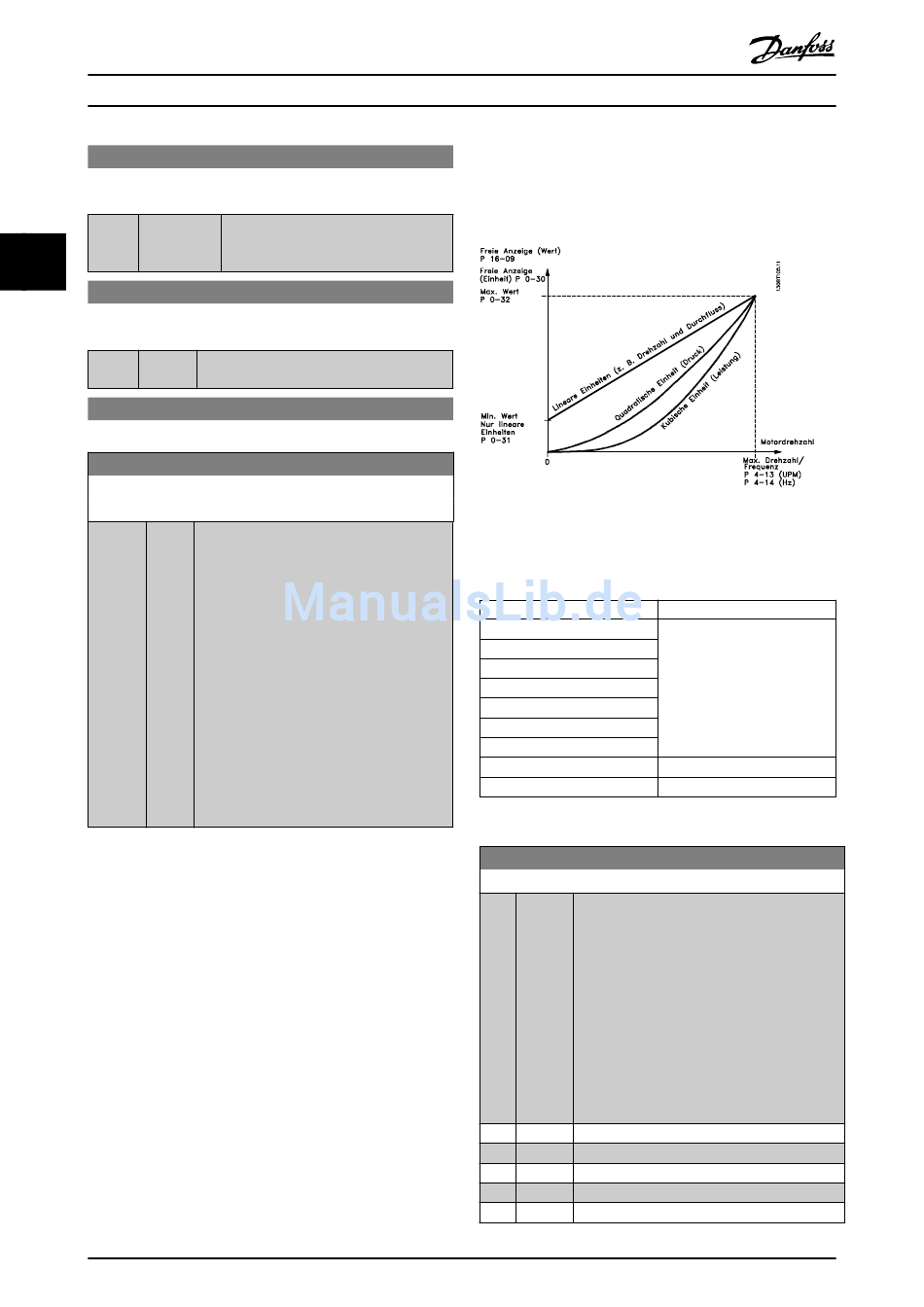

Abbildung 3.3 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Gerätetyp
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
Tabelle 3.2 Drehzahlbeziehungen für verschiedene Gerätetypen
0-30 Einheit
Option:
[0]
None
[1]
%
*
[5]
PPM
[10]
l/min
[11]
UPM
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
Funktion:
Wählen Sie die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP. Die
ausgewählte Einheit ergibt automatisch eine
lineare, quadratische oder kubische Skalierungs-
beziehung zur Ausgangsdrehzahl. Diese
Beziehung hängt von der gewählten Einheit ab
(siehe Tabelle 3.2). Der tatsächlich berechnete
Wert kann in Parameter 16-09 Benutzerdefinierte
Anzeige ausgelesen werden und/oder wird im
Display durch Auswahl von [1609 Benutzerdefi-
nierte Anzeige] in Parameter 0-20 Displayzeile 1.1
bis Parameter 0-24 Displayzeile 3 gezeigt.
MG11CE03
