Danfoss VLT HVAC Drive FC 102 Programmierhandbuch Seite 48

Parameterbeschreibungen
1-29 Autom. Motoranpassung
Option:
3 3
[0] Anpassung
aus
*
[1] Komplette
Anpassung
[2] Reduz.
Anpassung
Aktivieren Sie die AMA-Funktion durch Drücken von [Hand
On] nach Auswahl von [1] Komplette Anpassung oder [2]
Reduz. Anpassung. Siehe auch den Abschnitt Automatische
Motoranpassung im Projektierungshandbuch. Nach einer
normalen Sequenz zeigt das Display Folgendes an: Drücken
Sie [OK], um die AMA abzuschließen. Nach dem Drücken
der [OK]-Taste ist der Frequenzumrichter betriebsbereit.
HINWEIS
•
Führen Sie zur bestmöglichen Anpassung des
Frequenzumrichters eine AMA an einem kalten
Motor durch.
•
Sie können eine AMA nicht bei laufendem
Motor durchführen.
HINWEIS
Während der AMA darf kein externes Drehmoment
erzeugt werden.
HINWEIS
Wenn Sie eine der Einstellungen in Parametergruppe
1-2* Motordaten ändern, kehren die erweiterten
Motorparameter Parameter 1-30 Statorwiderstand (Rs) bis
Parameter 1-39 Motorpolzahl auf ihre Werkseinstellung
zurück.
HINWEIS
Führen Sie ohne Filter nur eine komplette AMA durch,
und führen Sie mit Filter nur eine reduzierte AMA durch.
Siehe Abschnitt: Anwendungsbeispiele > Automatische
Motoranpassung im Projektierungshandbuch.
46
VLT
Funktion:
Optimierung der erweiterten Motorparameter
(Parameter 1-30 Statorwiderstand (Rs) bis
Parameter 1-35 Hauptreaktanz (Xh)) bei
Motorstillstand optimiert.
Keine Funktion.
Führt eine AMA des Statorwiderstands R
Rotorwiderstands R , der Statorstreureaktanz
r
X , der Rotorstreureaktanz X und der
1 2
Hauptreaktanz X durch.
h
Führt nur eine reduzierte AMA des Statorwi-
derstands R im System durch. Wählen Sie
s
diese Option, wenn Sie ein LC-Filter zwischen
dem Frequenzumrichter und dem Motor
einsetzen.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
®
HVAC Drive FC 102
3.3.6 1-3* Erw. Motordaten
Parameter für erweiterte Motordaten. Die Motordaten
unter Parameter 1-30 Statorwiderstand (Rs) bis
Parameter 1-39 Motorpolzahl müssen dem betreffenden
Motor entsprechen, damit der Motor optimal betrieben
werden kann. Die Werkseinstellungen basieren auf
typischen Daten normaler Standardmotoren. Falsche
Eingaben können zu Fehlfunktionen oder ungewollten
, des
Reaktionen des Frequenzumrichters führen. Falls die
S
Motordaten nicht bekannt sind, wird die Durchführung
einer AMA (Automatische Motoranpassung) empfohlen.
Weitere Informationen finden Sie im Abschnitt Automa-
tische Motoranpassung. Im Zuge der AMA werden bis auf
das Trägheitsmoment des Rotors und den Eisenverlustwi-
derstand (Parameter 1-36 Eisenverlustwiderstand (Rfe)) alle
Motordaten angepasst.
P 1-30
I
R
1
S
U
1

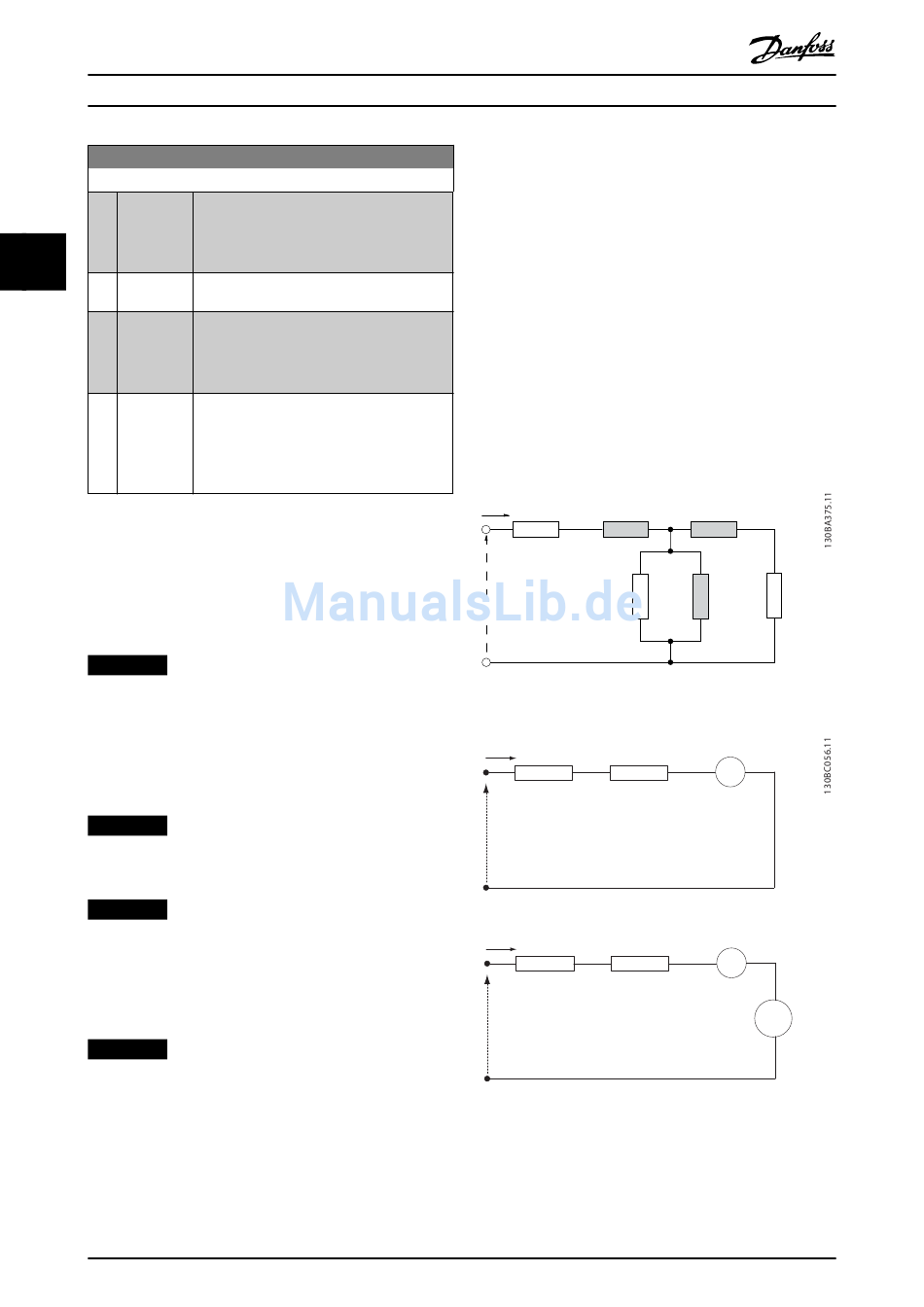

Abbildung 3.4 Ersatzschaltbild eines Asynchronmotors
Par. 1-30
I
q
R
s
U
d
d-axis equivalent circuit
Par. 1-30
I
q
R
U
q
q-axis equivalent circuit
Abbildung 3.5 Ersatzschaltbild eines PM-Vollpolmotors
X X
1 2
R X
1s
P1-35
ω
Par. 1-37
L
d
+
Par. 1-37 ω
L =L
q d
s
+
R
h
1
L I
s q q
-
L I
s d d
-
+
Par. 1-40
ω λ
s PM
-
MG11CE03
