Programmierung
Drücken Sie die Taste [Status], um zwischen den 3
Zustandsanzeigen umzuschalten.
2 2 Jede Statusanzeige zeigt unterschiedlich formatierte
Betriebsvariablen an.
Sie können verschiedene Werte oder Messungen mit jeder
der angezeigten Betriebsvariablen verknüpfen. Sie
definieren die anzuzeigenden Werte/Messungen über
•
Parameter 0-20 Displayzeile 1.1
•
Parameter 0-21 Displayzeile 1.2
•
Parameter 0-22 Displayzeile 1.3
•
Parameter 0-23 Displayzeile 2
•
Parameter 0-24 Displayzeile 3
Der Zugriff darauf erfolgt über [Quick Menu], Q3 Funkti-
onssätze, Q3-1 Allgemeine Einstellungen, Q3-13
Displayeinstellungen.
Jeder in Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 ausgewählte Wert/Anzeigepa-
rameter verfügt über eine eigene Skalierung und wählbare
Zifferzahl nach einem möglichen Dezimalkomma. Durch
einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.
Zustandsanzeige I
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Detaillierte Informationen zum Wert bzw. zur Messung,
der/die mit den angezeigten Betriebsvariablen (1.1, 1.2, 1.3,
2 und 3) verknüpft ist, erhalten Sie, wenn Sie den
Parameter der Variablen aufrufen und die [Info]-Taste
drücken.
Siehe die im Display gezeigten Betriebsvariablen in
Abbildung 2.2. 1.1, 1.2 und 1.3 werden in kleiner Größe
angezeigt. 2 und 3 werden in mittlerer Größe angezeigt.

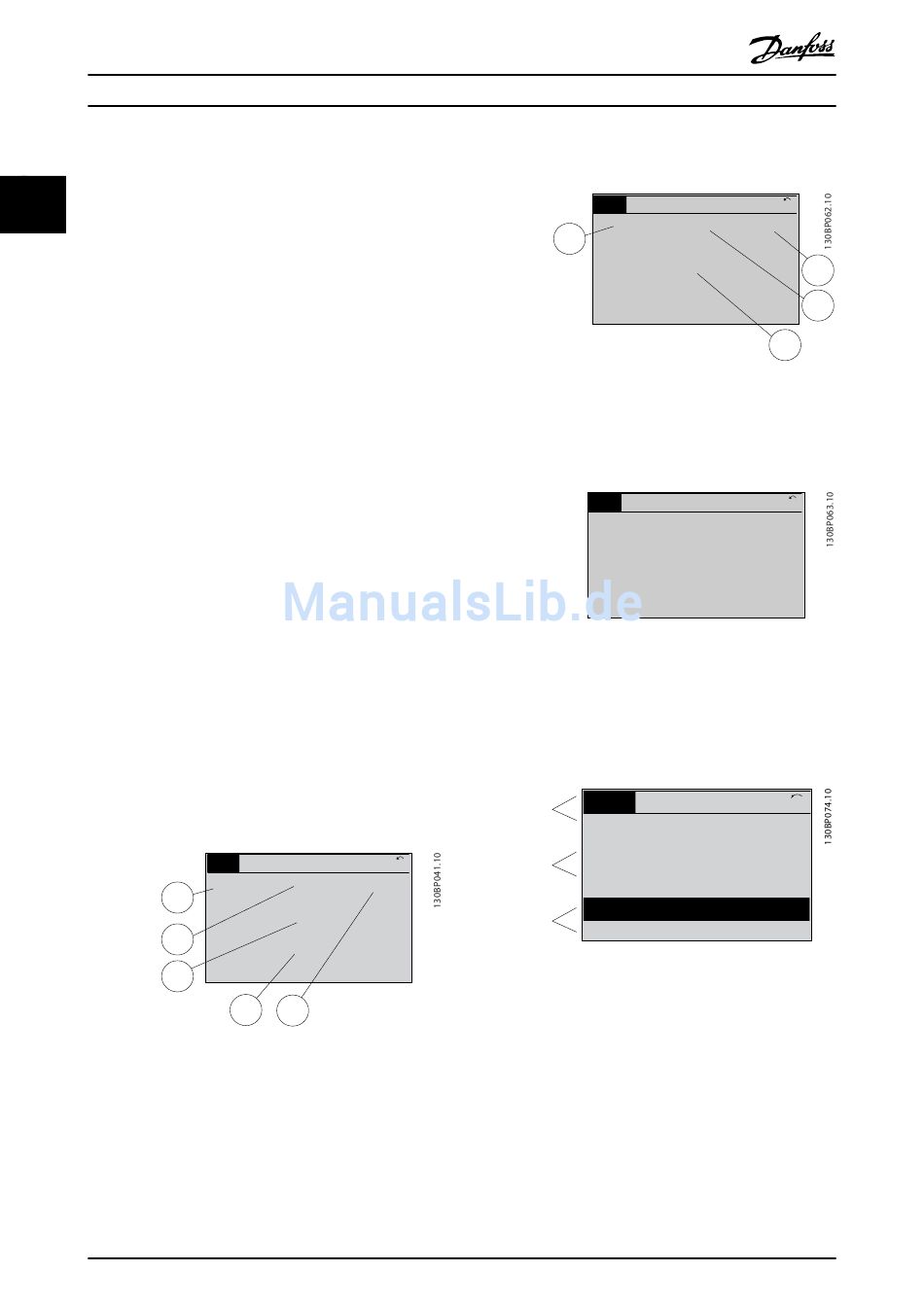

Abbildung 2.2 Beispiel für Zustandsanzeige I
Zustandsanzeige II
Es werden die nachstehenden Betriebsvariablen (1.1, 1.2,
1.3 und 2) im Display in Abbildung 2.3 angezeigt.
In diesem Beispiel sind als Variablen in der ersten und
zweiten Zeile Drehzahl, Motorstrom, Motorleistung und
Frequenz ausgewählt.
12
Status
799 UPM 7,83 A
1.1
0,000
1.2
53,2 %
Auto-Fern-Rampe
2
3
1.3
