Danfoss VLT HVAC Drive FC 102 Programmierhandbuch Seite 214

Parameterbeschreibungen
25-42 Zuschaltschwelle
Range:
Size [ 0 -
related 100 %
*
]
3 3

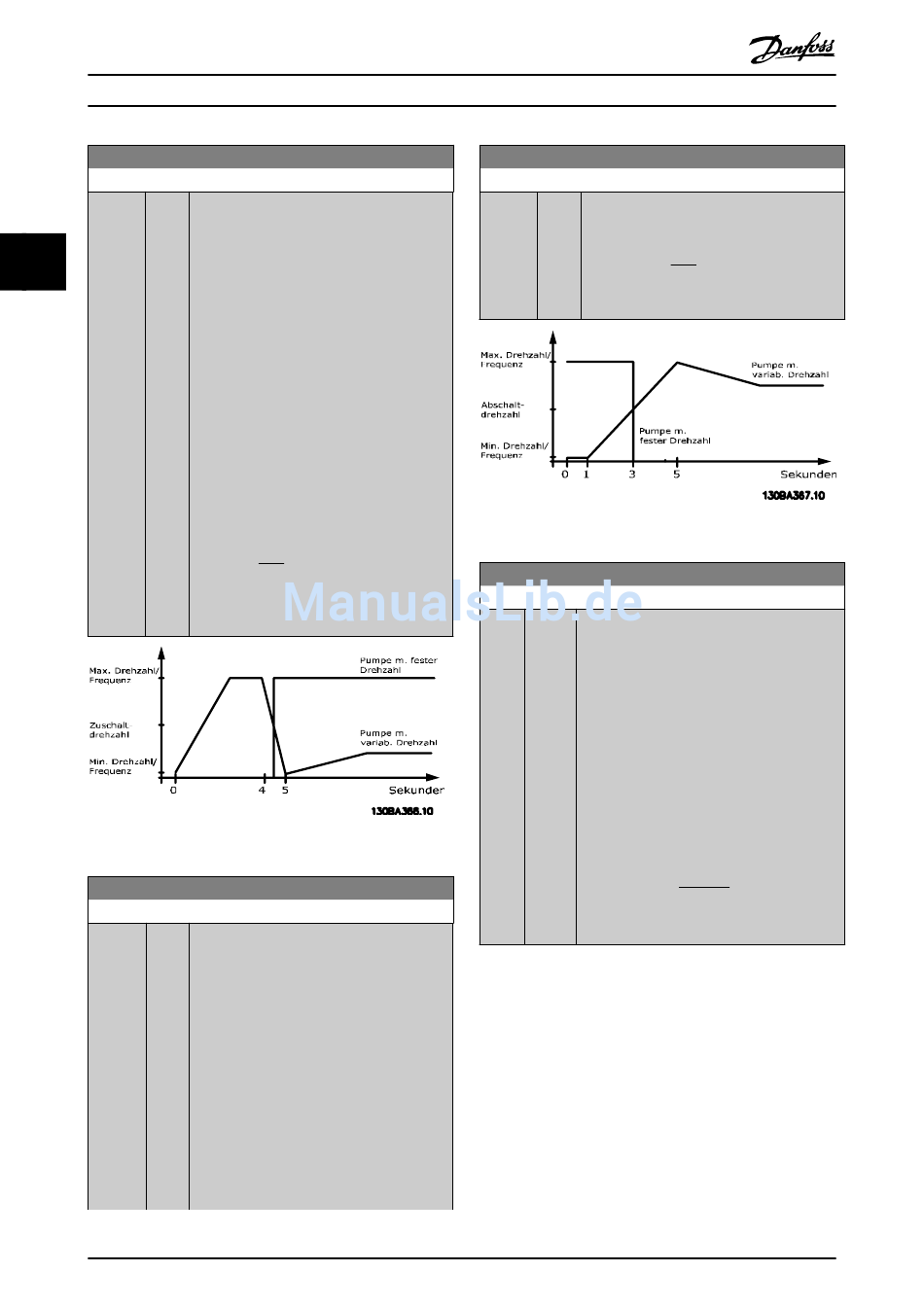

Abbildung 3.78 Zuschaltschwelle
25-43 Abschaltschwelle
Range:
Size [ 0 -
related 100 %
*
]
212
VLT
Funktion:
Bei der Montage einer Pumpe mit konstanter
Drehzahlregelung fährt die Pumpe mit
variabler Drehzahl auf eine niedrigere Drehzahl
herunter, damit der Systemdruck nicht
überschritten wird. Wenn die Pumpe mit
variabler Drehzahl die „Zuschaltdrehzahl"
erreicht, wird die Pumpe mit konstanter
Drehzahl zugeschaltet. Die Zuschaltschwelle
wird zur Berechnung der Drehzahl der Pumpe
mit variabler Drehzahl zum Zeitpunkt des
Erreichens des „Zuschaltungspunkts" der
Pumpe mit konstanter Drehzahl verwendet. Die
Berechnung der Zuschaltschwelle erfolgt auf
Basis des Verhältnisses von Parameter 4-11 Min.
Drehzahl [UPM] oder Parameter 4-12 Min.
Frequenz [Hz] zu Parameter 4-13 Max. Drehzahl
[UPM] oder Parameter 4-14 Max Frequenz [Hz] in
Prozent.
Die Zuschaltschwelle muss zwischen
NIEDRIG
= × 100 %
ZUSCHALTUNG %
HOCH
und 100 % liegen, n ist dabei Min.
NIEDRIG
Drehzahl [UPM] und n s entspricht Max.
HOCH
Drehzahl [UPM].
Funktion:
Beim Ausbau einer Pumpe mit konstanter
Drehzahl fährt die Pumpe mit variabler
Drehzahl auf eine höhere Drehzahl hoch, damit
der Systemdruck nicht überschritten wird.
Sobald die Pumpe mit variabler Drehzahl die
Abschaltdrehzahl erreicht, wird die Pumpe mit
konstanter Drehzahl abgeschaltet. Die
Abschaltschwelle wird zur Berechnung der
Drehzahl der Pumpe mit variabler Drehzahl
zum Zeitpunkt des Erreichens des „Abschal-
tungspunkts" der Pumpe mit konstanter
Drehzahl verwendet. Die Berechnung der
Abschaltschwelle erfolgt auf Basis des Verhält-
nisses von Parameter 4-11 Min. Drehzahl [UPM]
oder Parameter 4-12 Min. Frequenz [Hz] zu
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
®
HVAC Drive FC 102
25-43 Abschaltschwelle
Range:
Abbildung 3.79 Abschaltschwelle
25-44 Zuschaltdrehzahl [UPM]
Range:
0 [000 -
RPM 0 RPM]
*
Funktion:
Parameter 4-13 Max. Drehzahl [UPM] oder
Parameter 4-14 Max Frequenz [Hz] in Prozent.
Die Abschaltschwelle muss zwischen
und 100 % liegen,
NIEDRIG
ZUSCHALTUNG % = × 100 %
HOCH
n ist dabei Min. Drehzahl [UPM] und
NIEDRIG
n entspricht Max. Drehzahl [UPM].
HOCH
Funktion:
Anzeige des berechneten Werts für die
Zuschaltdrehzahl. Bei der Montage einer Pumpe
mit konstanter Drehzahl fährt die Pumpe mit
variabler Drehzahl auf eine niedrigere Drehzahl
herunter, damit der Systemdruck nicht
überschritten wird. Wenn die Pumpe mit
variabler Drehzahl die Zuschaltdrehzahl erreicht,
wird die Pumpe mit konstanter Drehzahl
zugeschaltet. Die Berechnung der Zuschaltd-
rehzahl basiert auf
Parameter 25-42 Zuschaltschwelle und
Parameter 4-13 Max. Drehzahl [UPM].
Die Zuschaltdrehzahl können Sie anhand der
folgenden Formel berechnen:
ZUSCHALTUNG %
ZUSCHALTUNG = HOCH
100
Dabei entspricht n Max. Drehzahl [UPM]
HOCH
und n dem Zuschaltschwellenwert.
ZU100%
