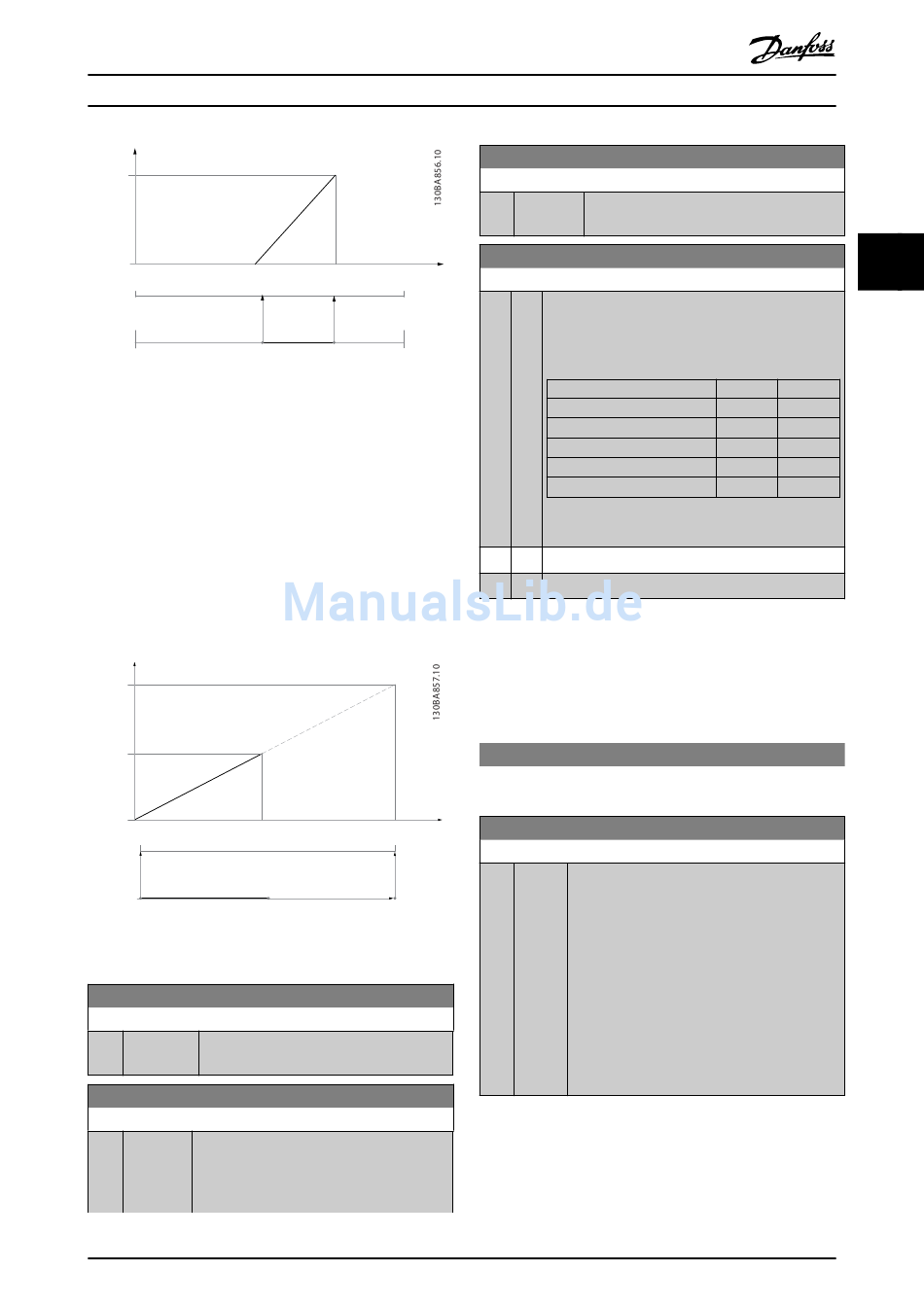

Parameterbeschreibungen
20 mA
0/4 mA
0% 50%
-200% 0%
Abbildung 3.32 Beispiel 2
Beispiel 3:
Variabler Wert = Sollwert, Bereich = Min. Sollw. - Max.
Sollw.
Für Ausgang benötigter Bereich = Min. Sollw. (0 %) - Max.
Sollw. (100 %), 0-10 mA
Bei minimalem Sollwert wird ein Ausgangssignal von 0
oder 4 mA benötigt. Stellen Sie Parameter 6-51 Kl. 42,
Ausgang min. Skalierung auf 0 %.
Bei maximalem Sollwert (100 % des Bereichs) wird ein
Ausgangssignal von 10 mA benötigt. Stellen Sie den Wert
Parameter 6-52 Kl. 42, Ausgang max. Skalierung auf 200%.
(20 mA/10 mA x 100%=200%).
20 mA
10 mA
0/4 mA
0%
100%
Min ref Max ref
Abbildung 3.33 Beispiel 3
6-53 Kl. 42, Wert bei Bussteuerung
Range: Funktion:
0 % [0 - 100 %] Hält bei Bussteuerung das Niveau von
*
Ausgang 42.
6-54 Kl. 42, Wert bei Bus-Timeout
Range: Funktion:
0 % [0 - Hält das voreingestellte Niveau von Ausgang
*
100 %] 42.
Wenn Sie in Parameter 6-50 Klemme 42 Analog-
ausgang eine Timeout-Funktion wählen, wird
MG11CE03
Programmierhandbuch
6-54 Kl. 42, Wert bei Bus-Timeout
Range:
6-55 Klemme 42, Ausgangsfilter
Option:
75% 100%
+100% +200%
[0]
[1]
3.8.7 6-6*Analogausgang 2 MCB 101
Analogausgänge sind Stromausgänge: 0/4–20 mA. Die
Masseklemme (Klemme X30/8) ist für den analogen
Masseanschluss identisch und weist dasselbe elektrische
Potential auf. Die Auflösung am Analogausgang ist 12 Bit.
6-60 Klemme X30/8 Analogausgang
Gleiche Optionen und Funktionen wie Parameter 6-50 Klemme 42
Analogausgang.
6-61 Kl. X30/8, Ausgang min. Skalierung
200%
Range:
0 %
Max ref X 20/10
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Funktion:
der Ausgang bei einem Feldbus-Timeout auf
dieses Niveau voreingestellt.
Funktion:
Bei den folgenden Anzeigeparametern aus der
Auswahl in Parameter 6-50 Klemme 42 Analogausgang
ist ein Filter gewählt, wenn Parameter 6-55 Klemme 42,
Ausgangsfilter eingeschaltet ist.
Auswahl
Motorstrom (0–I )
max
Drehmomentgrenze (0–T
Nenndrehmoment (0–T
nom
Leistung (0–P )
nom
Drehzahl (0–Speed )
max
Tabelle 3.13 Anzeigeparameter
Aus Filter aus.
*
Ein Filter ein.
Funktion:
[0 - Skaliert den min. Ausgang des ausgewählten
*
200 %] Analogsignals an Klemme X30/8. Dieser
Parameter skaliert das Min.-Signal in Prozent des
max. Signalpegels. Wenn z. B. 0 mA (oder 0 Hz)
bei 25 % des max. Ausgangswerts erforderlich ist,
programmieren Sie 25 %. Skalierungswerte bis zu
100 % können die entsprechende Einstellung in
Parameter 6-62 Kl. X30/8, Ausgang max. Skalierung
nicht überschreiten.
Dieser Parameter ist aktiv, wenn das VLT
Universal-E/AMCB 101 im Frequenzumrichter
installiert ist.
0–20 mA 4–20 mA
[103] [133]
) [104] [134]
lim
) [105] [135]
[106] [136]
[107] [137]
®
95
3 3
