Parameterbeschreibungen
14-21 Autom. Quittieren Zeit
Range:
10 s [0 - 600
*
s]
3 3
14-22 Betriebsart
Option:
[0] Normal
Betrieb
*
[1] Steuerkar-
tentest
130
VLT
Funktion:
Geben Sie das Zeitintervall von der Abschaltung
bis zum Start der automatischen Quittier-
funktion ein. Dieser Parameter ist aktiv, wenn
Sie Parameter 14-20 Quittierfunktion auf [1] - [13]
Autom. Quittieren einstellen.
Funktion:
Mit diesem Parameter können Sie den Normal-
betrieb festlegen, einen Steuerkartentest
ausführen oder alle Parameter mit folgender
Ausnahme initialisieren:
•
Parameter 15-03 Anzahl Netz-Ein.
•
Parameter 15-04 Anzahl Übertempe-
raturen.
•
Parameter 15-05 Anzahl Überspan-
nungen.
Diese Funktion ist nur dann aktiv, wenn zuvor
die Stromversorgung des Frequenzumrichters
aus- und wieder eingeschaltet wurde.
Normalbetrieb des Frequenzumrichters mit
dem Motor in der ausgewählten Anwendung.
Testen Sie die Analog- und Digitalein- und -
ausgänge sowie die Steuerspannung von +10
V. Dieser Test erfordert einen Testanschluss mit
internen Verbindungen.
Gehen Sie für den Steuerkartentest wie folgt
vor:
1. Wählen Sie [1] Steuerkartentest.
2. Unterbrechen Sie die Netzversorgung,
und warten Sie, bis die Anzeigenbe-
leuchtung erlischt.
3. Stellen Sie die Schalter S201 (A53)
und S202 (A54) auf „ON"/I.
4. Schließen Sie den Teststecker an
(siehe Abbildung 3.41).
5. Stellen Sie die Verbindung zur
Netzversorgung her.
6. Führen Sie verschiedene Tests durch.
7. Die Ergebnisse werden auf der
Anzeige angezeigt, und der Frequen-
zumrichter wechselt in eine
unendliche Schleife.
8. Parameter 14-22 Betriebsart wird
automatisch auf [0] Normalbetrieb
eingestellt. Führen Sie einen Aus- und
Einschaltzyklus durch, um nach dem
Steuerkartentest im Normalbetrieb zu
starten.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
®
HVAC Drive FC 102
14-22 Betriebsart
Option:
[2] Initiali-
sierung
[3] Bootmodus
[4] Initialize all
parameters
Funktion:
Ist das Testergebnis in Ordnung
LCP-Anzeige: Steuerkarte OK.
Trennen Sie die Verbindung zur Netzver-
sorgung, und ziehen Sie den Teststecker ab.
Die grüne LED an der Steuerkarte leuchtet auf.
Schlägt der Test fehl
LCP-Anzeige: I/O-Fehler Steuerkarte.
Tauschen Sie den Frequenzumrichter oder die
Steuerkarte aus. Die rote Anzeigeleuchte an der
Steuerkarte schaltet sich ein. Schließen Sie die
folgenden Klemmen zum Testen der Stecker
wie in Abbildung 3.41 gezeigt:
•
(18, 27 und 32)
•
(19, 29 und 33)
•
(42, 53 und 54)
12 13 18 19 27 29 32 33 20
39 42 50 53 54 55

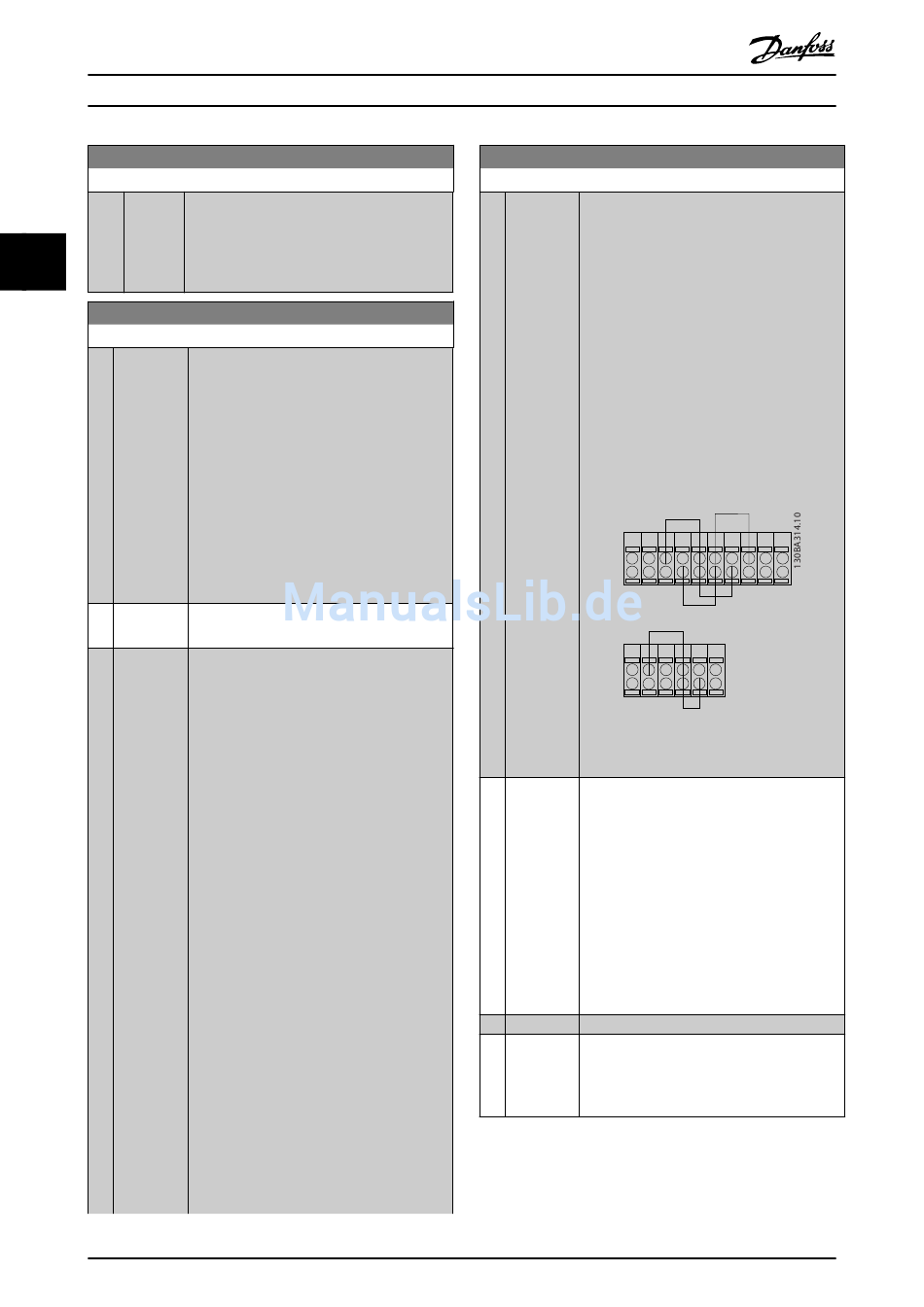

Abbildung 3.41 Steuerkartentest
Setzen Sie alle Parameterwerte mit folgender
Ausnahme auf die Werkseinstellungen zurück:
•
Parameter 15-03 Anzahl Netz-Ein.
•
Parameter 15-04 Anzahl Übertempe-
raturen.
•
Parameter 15-05 Anzahl Überspan-
nungen.
Der Frequenzumrichter wird beim nächsten
Netz-Ein zurückgesetzt.
Parameter 14-22 Betriebsart kehrt ebenfalls zur
Werkseinstellung [0] Normal Betrieb zurück.
Wählen Sie diese Option, um alle Parameter
(einschließlich Buskommunikations- und
Motorparameter) auf die Standardwerte zurück-
zusetzen.
