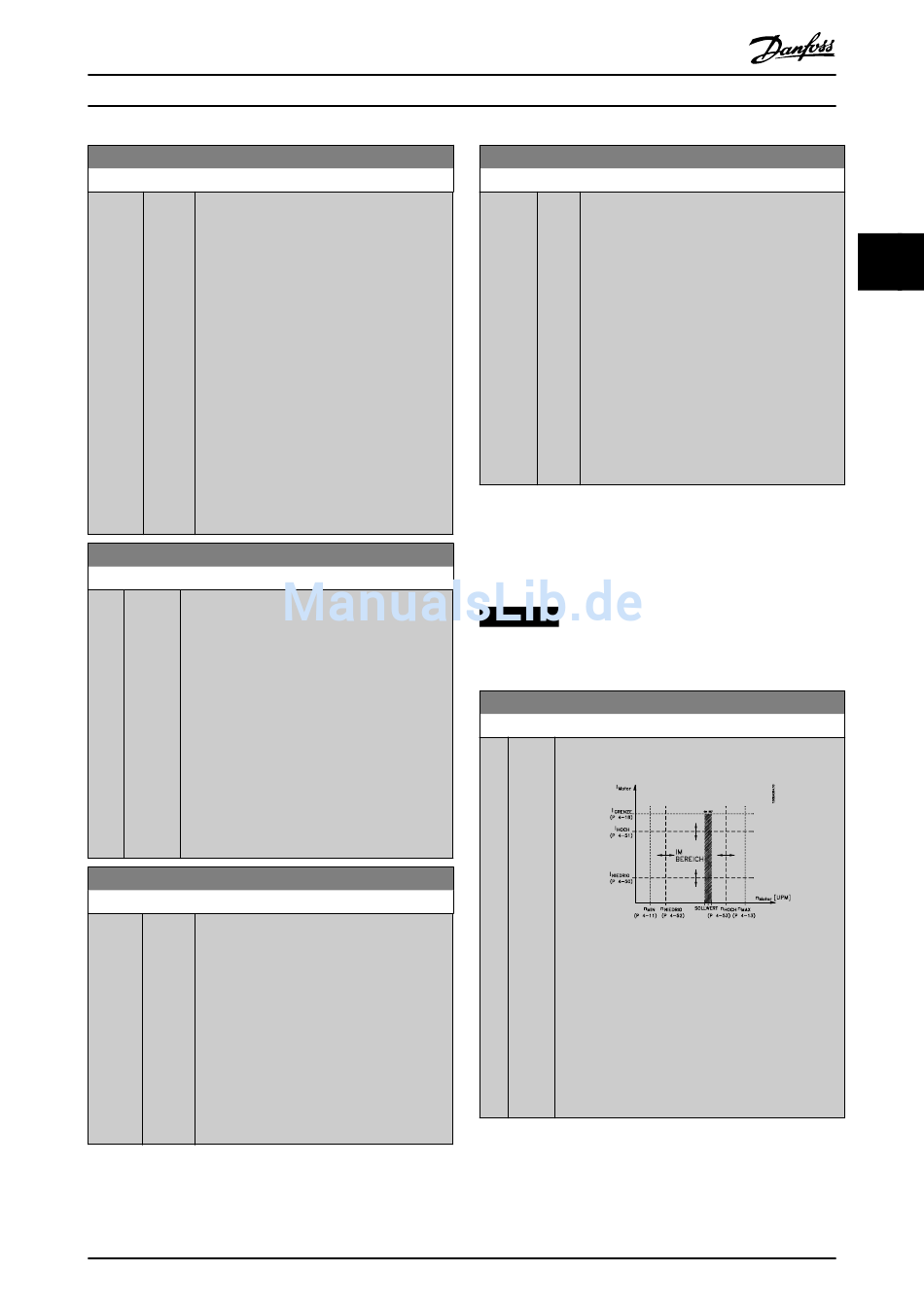

Parameterbeschreibungen
4-16 Momentengrenze motorisch
Range: Funktion:
Size [ 0 - Eingabe der maximalen Drehmomentgrenze
related 1000.0 für den Motorbetrieb. Die Drehmomentgrenze
*
%] ist im Drehzahlbereich bis einschließlich der in
Parameter 1-25 Motornenndrehzahl festge-
legten Motornenndrehzahl aktiv. Zum Schutz
des Motors vor dem Erreichen des
Kippmoments beträgt die Werkseinstellung
das 1,1-fache des Motornennmoments
(berechneter Wert). Siehe auch
Parameter 14-25 Drehmom.grenze Verzöge-
rungszeit für detaillierte Informationen.
Wenn eine Einstellung in
Parameter 1-00 Regelverfahren bis
Parameter 1-28 Motordrehrichtungsprüfung
geändert wird, wird
Parameter 4-16 Momentengrenze motorisch
nicht automatisch auf die Werkseinstellung
zurückgesetzt.
4-17 Momentengrenze generatorisch
Range: Funktion:
100 [ 0 - Eingabe der maximalen Drehmomentgrenze für
% 1000.0 den generatorischen Betrieb. Die Drehmoment-
*
%] grenze ist im Drehzahlbereich bis einschließlich
der in Parameter 1-25 Motornenndrehzahl festge-
legten Motornenndrehzahl aktiv. Weitere
Informationen hierzu finden Sie unter
Parameter 14-25 Drehmom.grenze Verzöge-
rungszeit.
Wenn eine Einstellung in
Parameter 1-00 Regelverfahren bis
Parameter 1-28 Motordrehrichtungsprüfung
geändert wird, wird Parameter 4-17 Momenten-
grenze generatorisch nicht automatisch auf die
Werkseinstellung zurückgesetzt.
4-18 Stromgrenze
Range: Funktion:
Size [ 1.0 - Eingabe der Stromgrenze für Motor- und
related 1000.0 generatorischen Betrieb. Zum Schutz des
*
%] Motors vor dem Erreichen des Kippmoments
beträgt die Werkseinstellung das 1,1-fache des
Motornennstroms (eingestellt in
Parameter 1-24 Motornennstrom). Wenn eine
Einstellung in Parameter 1-00 Regelverfahren
bis Parameter 1-28 Motordrehrichtungsprüfung
geändert wird, werden
Parameter 4-16 Momentengrenze motorisch bis
Parameter 4-18 Stromgrenze nicht automatisch
auf die Werkseinstellung zurückgesetzt.
MG11CE03
Programmierhandbuch
4-19 Max. Ausgangsfrequenz
Range:
Size
related
*
3.6.2 4-5* Warnungen Warnungen
Zur Definition anpassbarer Warnungsgrenzen für Strom,
Drehzahl, Sollwert und Istwert.
HINWEIS
Das LCP zeigt diesen Wert nicht an, nur in MCT 10
Konfigurationssoftware.
4-50 Warnung Strom niedrig
Range:
0 [ 0 -
A par.
*
4-51
A]
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Funktion:
[ 1 - Geben Sie den maximalen Ausgangsfre-
590 quenzwert ein. Parameter 4-19 Max.
Hz] Ausgangsfrequenz gibt das absolute Limit der
Ausgangsfrequenz des Frequenzumrichters an.
Dies gewährleistet eine erhöhte Sicherheit in
Anwendungen, in denen eine versehentliche
Überdrehzahl unbedingt vermieden werden
muss. Dieses absolute Limit gilt für alle
Konfigurationen und ist unabhängig von der
Einstellung in Parameter 1-00 Regelverfahren.
Diesen Parameter können Sie bei laufendem
Motor nicht einstellen.
Wenn Parameter 1-10 Motorart auf [1] PM
(Oberfl. mon.) eingestellt ist, ist der maximale
Wert auf 300 Hz begrenzt
Funktion:
Warnungen werden auf dem Display, am program-
mierten Ausgang oder am Feldbus angezeigt.
Abbildung 3.24 Untere Stromgrenze
Geben Sie den Min.-Stromwert ein. Wenn der
Motorstrom dieses Limit (I ) unterschreitet, zeigt
LOW
das Display die Meldung Strom niedrig an. Sie
können die Signalausgänge programmieren, ein
Statussignal an Klemme 27 oder 29 und an Relais-
ausgang 01 oder 02 zu erzeugen. Siehe
Abbildung 3.24.
