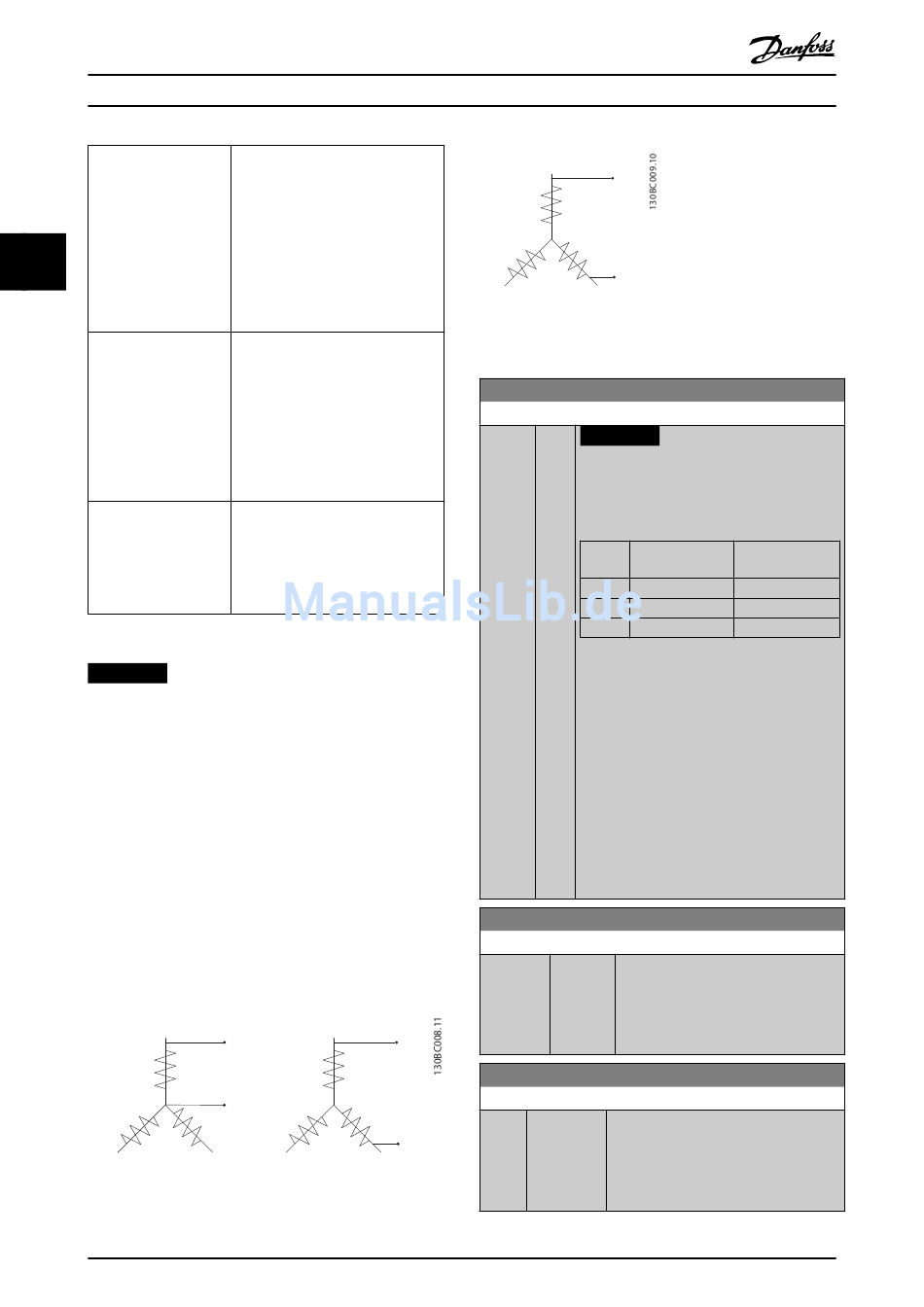

Parameterbeschreibungen
Parameter 1-30 Statorwi-
derstand (Rs)
(Leiter-Sternpunkt)
3 3
Parameter 1-37 Indukt. D-
Achse (Ld)
(Leiter-Sternpunkt)
Parameter 1-40 Gegen-
EMK bei 1000 UPM
Effektivwert (Außenlei-
terwert)
Tabelle 3.5 Parameter für PM-Motoren
HINWEIS
Motorhersteller geben die Werte für Statorwiderstand
(Parameter 1-30 Statorwiderstand (Rs)) und D-Achsen-
Induktivität ((Parameter 1-37 Indukt. D-Achse (Ld)) in
technischen Daten zwischen Außenleiter und Sternpunkt
oder zwischen Außenleitern an. Es gibt keinen
allgemeinen Standard. Die verschiedenen Konfigura-
tionen für Statorwicklungswiderstand und Induktion
werden in Abbildung 3.6 gezeigt. Danfoss-Frequenzum-
richter benötigen immer den Außenleiter-Sternpunkt-
Wert. Die Gegen-EMK eines PM-Motors wird definiert als
„induzierte EMK, die an zwei beliebigen Phasen der
Statorwicklung eines frei laufenden Motors entsteht".
Danfoss-Frequenzumrichter benötigen immer den
Effektivwert, der bei 1000 UPM mechanische Drehzahl
zwischen Außenleitern gemessen wurde. Dies wird in
Abbildung 3.7 gezeigt.
Line to common (starpoint)
Abbildung 3.6 Statorwicklungssätze
48
®
VLT
Dieser Parameter gibt den Widerstand
der Statorwicklung (R ) ähnlich dem
s
Statorwiderstand bei Asynchron-
motoren an. Der Statorwiderstand
wird für die Leiter-Sternpunkt-
Messung definiert, d. h. wenn der
Statorwiderstand bei Leiter-Leiter-
Daten zwischen zwei beliebigen
Außenleitern gemessen wird, müssen
Sie den Wert durch 2 teilen.
Dieser Parameter gibt die direkte
Achseninduktivität des PM-Motors an.
Die D-Achsen-Induktivität wird für die
Phasen-Sternpunkt-Messung definiert,
d. h. wenn der Statorwiderstand bei
Leiter-Leiter-Daten zwischen zwei
beliebigen Außenleitern gemessen
wird, müssen Sie den Wert durch 2
teilen.
Dieser Parameter gibt speziell die
Gegen-EMK am Statoranschluss des
PM-Motors bei 1000 UPM
mechanische Drehzahl an. Sie wird
zwischen zwei Außenleitern definiert
und als Effektivwert ausgedrückt.
Line to line values
Rs and Ld
Rs and Ld
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
HVAC Drive FC 102
Permanent magnet motors
Abbildung 3.7 Maschinenparameterdefinitionen der Gegen-
EMK bei Permanentmagnet-Motoren
1-39 Motorpolzahl
Range:
Size [2 -
related 100 ]
*
1-40 Gegen-EMK bei 1000 UPM
Range:
Size
related 9000 V]
*
1-46 Position Detection Gain
Range:
100 % [20 -
*
200 %]
Line to Line Back
Emf in RMS Value
at 1000 rpm
Speed (mech)
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht einstellen.
Geben Sie die Anzahl der Motorpole ein.
Motorp ~n bei 50 Hz ~n
n
olzahl
2 2700–2880 3250–3460
4 1350–1450 1625–1730
6 700–960 840–1153
Tabelle 3.6 Polanzahl und zugehörige
Frequenzen
Tabelle 3.6 zeigt die typischen Nenndrehzahlen
verschiedener Motortypen in Abhängigkeit von
der Polzahl. Sie müssen für andere Frequenzen
ausgelegte Motoren separat definieren. Der
Motorpolwert ist immer eine gerade Zahl, da sie
sich auf die Gesamtpolzahl bezieht, nicht auf
Polpaare. Der Frequenzumrichter erstellt den
Ausgangswert von Parameter 1-39 Motorpolzahl
basierend auf Parameter 1-23 Motornennfrequenz
und Parameter 1-25 Motornenndrehzahl
Funktion:
[ 10 - Einstellung der Nenn-Gegen-EMK für
eine Motordrehzahl von 1000 UPM.
Dieser Parameter ist nicht aktiv, wenn
Sie Parameter 1-10 Motorart auf [1] PM
(Oberfl. mon.) einstellen.
Funktion:
Zur Einstellung der Amplitude des
Testpulses während der Positionser-
kennung beim Start. Stellen Sie diesen
Parameter zur Optimierung der Positions-
messung ein.
bei 60 Hz
n
MG11CE03
