HINWEIS
Stellen Sie alle unbenutzten Istwerte auf [0] Ohne
Funktion ein in
•
Parameter 20-00 Istwertanschluss 1.
•
Parameter 20-03 Istwertanschluss 2.
•
Parameter 20-06 Istwertanschluss 3.
Der PID-Regler den Istwert, der sich aus der in
Parameter 20-20 Istwertfunktion ausgewählten Funktion
ergibt, um die Ausgangsfrequenz des Frequenzumrichters
zu verwenden. Dieser Istwert kann auch:
•
Auf dem Display des Frequenzumrichters
angezeigt werden.
•
Zur Regelung des Analogausgangs des Frequen-
zumrichters verwendet werden.
•
Über verschiedene serielle Kommunikationspro-
tokolle übertragen werden.
Sie können den Frequenzumrichter für Anwendungen mit
mehreren Zonen programmieren. 2 verschiedene Mehrzo-
nenanwendungen werden unterstützt:
FC 102
Luftklappe
ventilator
Kühl-/
Heizschlange
Luftklappe
Luftklappe

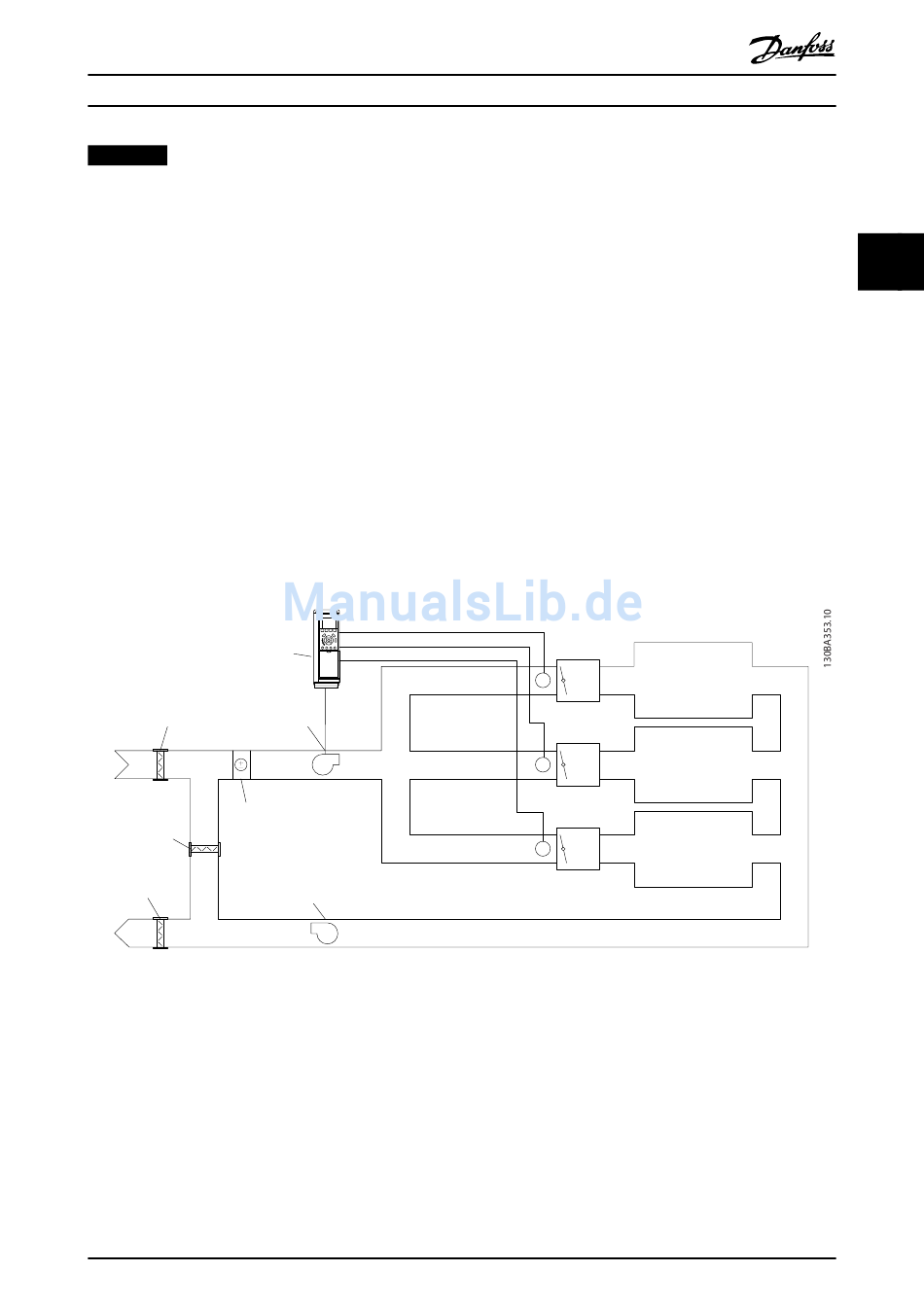

Abbildung 3.48 Beispiel, Mehrere Zonen, ein Sollwert
Beispiel 2 – Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel veranschaulicht eine Mehrzonenre-
gelung mit mehreren Sollwerten. Benötigen die Zonen
unterschiedliche Drücke für jedes VVS-Gerät, kann jeder
Sollwert angegeben werden in
•
Parameter 20-21 Sollwert 1.
•
Parameter 20-22 Sollwert 2.
•
Parameter 20-23 Sollwert 3.
MG11CE03
Programmierhandbuch
Zuluft-
Rückluftventilator
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
•
Mehrere Zonen, einzelner Sollwert
•
Mehrere Zonen, mehrere Sollwerte
Die Beispiele 1 und 2 zeigen den Unterschied zwischen
den beiden:
Beispiel 1: Mehrere Zonen, ein Sollwert
In einem Bürogebäude muss eine VVS-VLT
Anlage mit variablem Luftvolumenstrom einen
Mindestdruck an gewählten VVS-Geräten sicherstellen.
Aufgrund der verschiedenen Druckabfälle in jedem
Luftkanal können Sie nicht davon ausgehen, dass der
Druck jedes VVS-Geräts identisch ist. Der erforderliche
Mindestdruck ist für alle VVS-Geräte gleich. Dieses
Regelverfahren wird durch Einstellung von
Parameter 20-20 Istwertfunktion auf Option [3] Minimum
und Eingabe des Solldrucks in Parameter 20-21 Sollwert 1
konfiguriert. Wenn ein Istwert unter dem Sollwert liegt,
erhöht der PID-Regler die Lüfterdrehzahl. Wenn alle
Istwerte über dem Sollwert liegen, verringert der PID-
Regler die Lüfterdrehzahl.
P P
VVS-
Box
P P
VVS-
Box
P P
VVS-
Box
Durch Auswahl von [5] Multisollwert min. in
Parameter 20-20 Istwertfunktion erhöht der PID-Regler die
Lüfterdrehzahl, wenn einer der Istwerte unter seinem
Sollwert liegt. Wenn alle Istwerte über ihren jeweiligen
Sollwerten liegen, verringert der PID-Regler die Lüfterd-
rehzahl.
®
HVAC Drive-
Zone 1
Zone 2
Zone 3
157
