Anwendungsbeispiele

Jitter messen

38
Um Spitze‑zu‑Spitze‑Jitter zu messen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste CURSOR.
2. Drücken Sie auf die Bildschirmtaste Funktion.
3. Wählen Sie V‑Balken‑Cursor.
4. Drücken Sie auf die Bildschirmtaste Beide Cursor im Bildschirm
ausrichten, um die Cursor schnell zu finden.

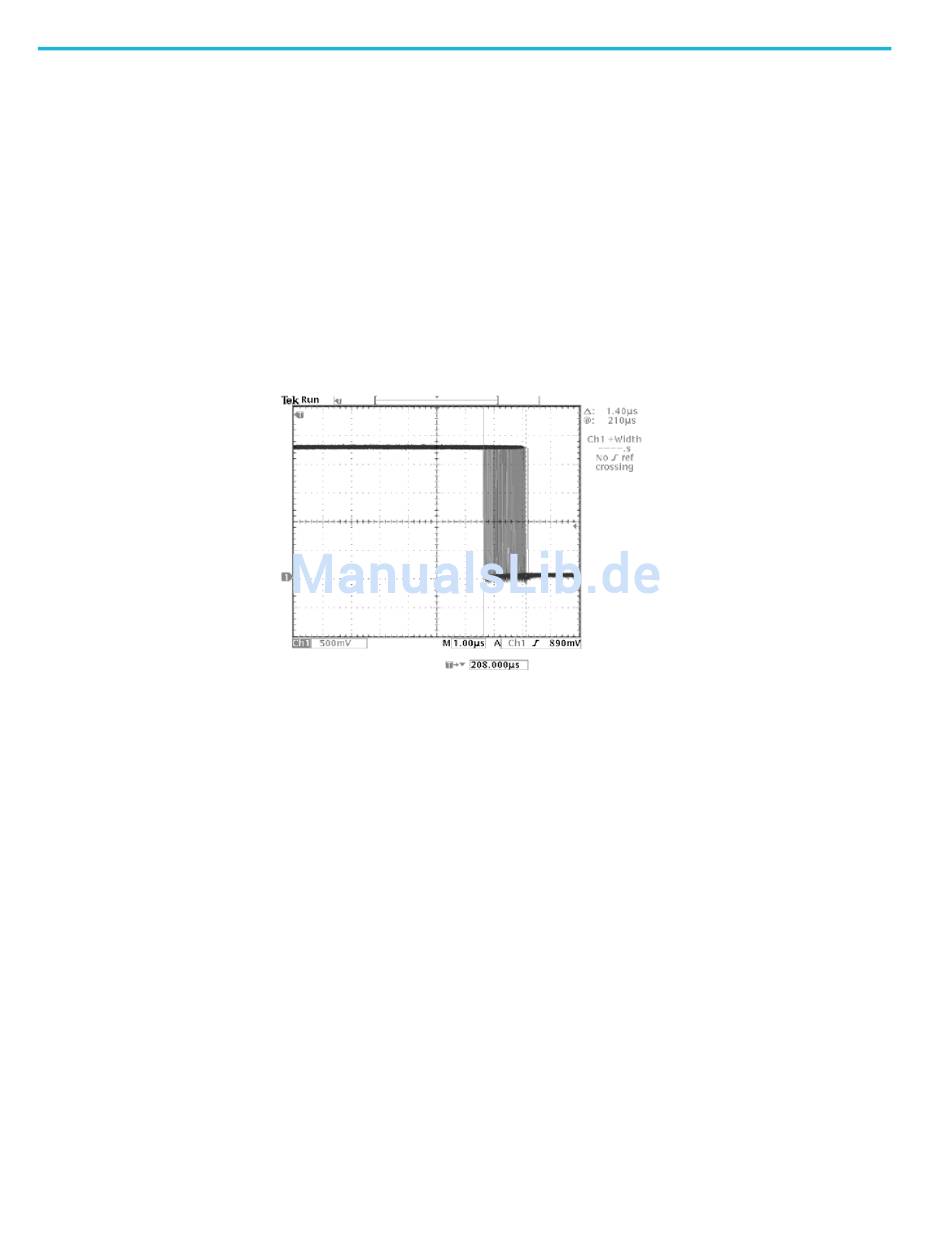

5. Setzen Sie den ersten Cursor an die erste abfallende Flanke und den anderen
Cursor an die letzte abfallende Flanke.
6. Lesen Sie den Spitze-zu-Spitze-Jitter in der Δ-Anzeige (1,40 μs) ab.
Sie können auch die minimalen und maximalen Impulsbreiten messen. Wenn Sie
den ersten Cursor wählen, wird in der @‑Anzeige die minimale Impulsbreite
(210 μs) angezeigt. Wenn Sie den zweiten Cursor wählen, wird in der @‑Anzeige
die maximale Impulsbreite (211 μs) angezeigt.
