Zwei Signale messen

Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Sie testen ein Gerät und müssen die Verstärkung des Audio‑Verstärkers messen.
Sie haben einen Audiosignalerzeuger, der am Verstärkereingang ein Signal

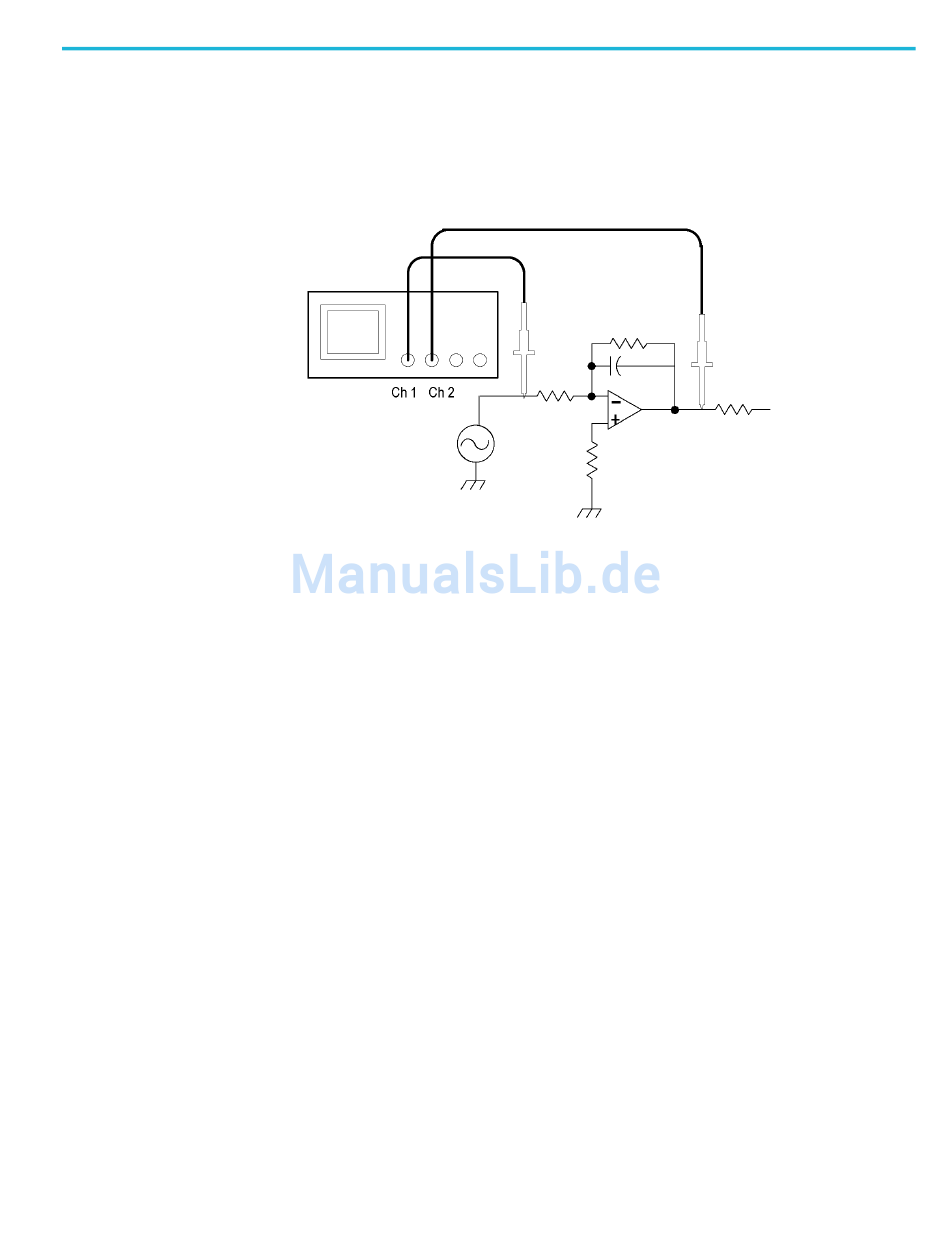

eingeben kann. Schließen Sie wie abgebildet am Verstärkereingang und -ausgang
zwei Oszilloskopkanäle an. Messen Sie beide Signalpegel, und verwenden Sie
diese Messungen zum Berechnen der Verstärkungsleistung.
Um die an die Kanäle 1 und 2 angeschlossenen Signale anzuzeigen, gehen Sie
wie folgt vor:
1. Drücken Sie auf die Tasten für Kanal 1 und Kanal 2, um beide Kanäle zu
aktivieren.
2. Drücken Sie auf die Taste Autoset.
Um für beide Kanäle Messungen auszuwählen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG, um das Menü Messung anzuzeigen.
2. Drücken Sie auf die Taste 1 und anschließend auf die Bildschirmtaste
Messung wählen für CH1.
3. Wählen Sie die Amplituden‑Messung.
4. Drücken Sie auf die Taste 2 und anschließend auf die Bildschirmtaste
Messung wählen für CH2.
