Taste Zoom

Wichtige Punkte
74
Drücken Sie auf das Zoom‑Symbol, um die aktuelle Erfassung um die horizontale
Achse zu vergrößern, damit Sie weitere Details anzeigen können. Verwenden Sie
die Option für das horizontale Skalieren, um den Vergrößerungsgrad festzulegen.
Verwenden Sie die Option für das horizontale Positionieren, um den Teil des
Signals auszuwählen, den Sie vergrößern möchten. Wenn die Zoom‑Funktion
aktiviert ist, wirken sich Änderungen an diesen Einstellungen nicht auf die
tatsächliche Zeitbasis oder Triggerposition aus.

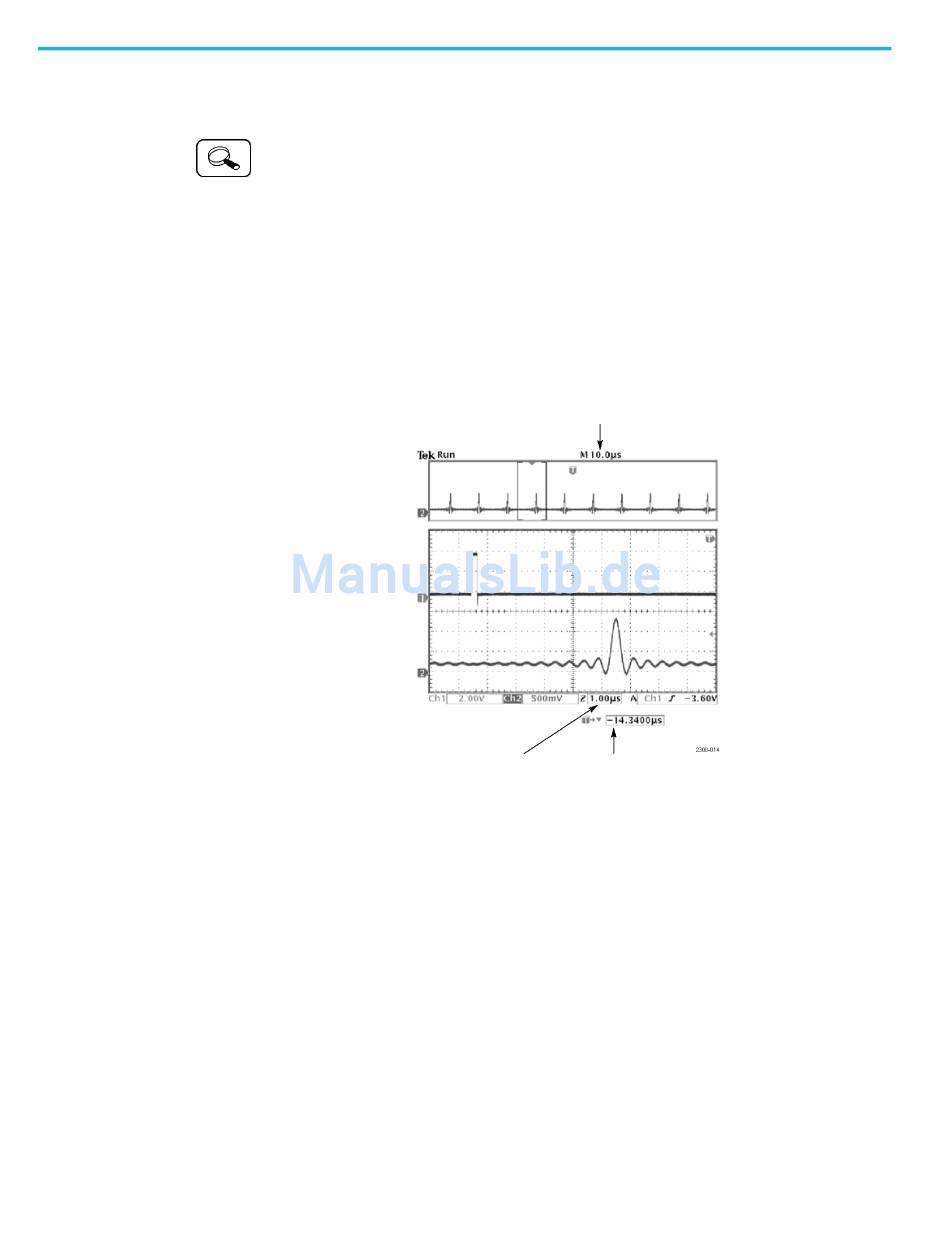

In der geteilten Anzeige wird das gesamte ausgewählte Signal im oberen Fenster
angezeigt, um Ihnen einen Referenzpunkt zu geben, wenn Sie die Details im
unteren Fenster analysieren.
Maximaler Zoom-Vergrößerungsfaktor. Wenn Sie die Auflösung Normal für die
Erfassung verwenden, beträgt der maximale horizontale Vergrößerungsfaktor das
200‑fache; bei Fast‑Trigger‑Erfassungen maximal das 10‑fache.
Horizontaler Zoom und Voransicht. Es gibt zwei Möglichkeiten, eine angehaltene
Erfassung, einen horizontalen Zoom oder eine Voransicht zu vergrößern. Die
Unterschiede, die sich durch die Wechselwirkung von horizontalem Zoom
und Voransicht mit anderen Funktionen ergeben, werden in der Tabelle unten
beschrieben.
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Tatsächliche Zeitbasis
Zoom‑Zeitbasis Zoom‑Position
