Referenz
82
FFT-Vertikalskala. Um die vertikale Skala auszuwählen, drücken Sie die seitliche
Menütaste. Als Skala verfügbar sind dBV Eff und Lineare Eff.
Verwenden Sie die Drehknöpfe Vertikale Position und Skala um das
FFT-Signal vertikal zu verschieben und neu zu skalieren.
Um FFT-Signale mit einem großen dynamischen Bereich anzuzeigen,
verwenden Sie die Skala dBV Eff. Die dBV-Skala zeigt Komponentengrößen
mit einer Skala an, die in dB relativ zu 1 V
in Quellsignaleinheiten ausgedrückt wird (z.B. Ampere für Strommessungen).
Um FFT-Signale mit einem kleinen dynamischen Bereich anzuzeigen,
verwenden Sie die Skala Lineare Eff. Die Skala Lineare Eff ermöglicht es
Ihnen, Komponenten mit ähnlichen Größenwerten anzuzeigen und direkt zu
vergleichen.
Nyquist-Frequenz. Um die Nyquist-Frequenz zu ermitteln, drücken Sie die
Menütaste Erfassen. Die aktuelle Abtastrate wird unten rechts auf dem Bildschirm
angezeigt. Die Nyquist-Frequenz entspricht der Hälfte der Abtastrate. Beispiel:
Ist die Abtastrate 25,0 MS/s, beträgt die Nyquist-Frequenz 12,5 MHz.
Zoomen einer FFT-Anzeige. Verwenden Sie die Taste Zoom
den Bedienelementen Horizontale Position und Skalieren, um die FFT-Signale zu
vergrößern. Wenn Sie den Zoom-Faktor ändern, wird das FFT-Signal horizontal
über dem vertikalen Raster und vertikal über dem Marker des berechneten Signals
vergrößert. Das Zoomen hat keine Auswirkungen auf die Ist-Zeitbasis oder die
Einstellungen der Triggerposition.
HINWEIS. FFT-Signale werden mithilfe des gesamten Quellsignaldatensatzes
berechnet. Beim Zoomen eines der Quellsignale oder des FFT-Signals wird das
FFT-Signal für diesen Bereich nicht neu berechnet.

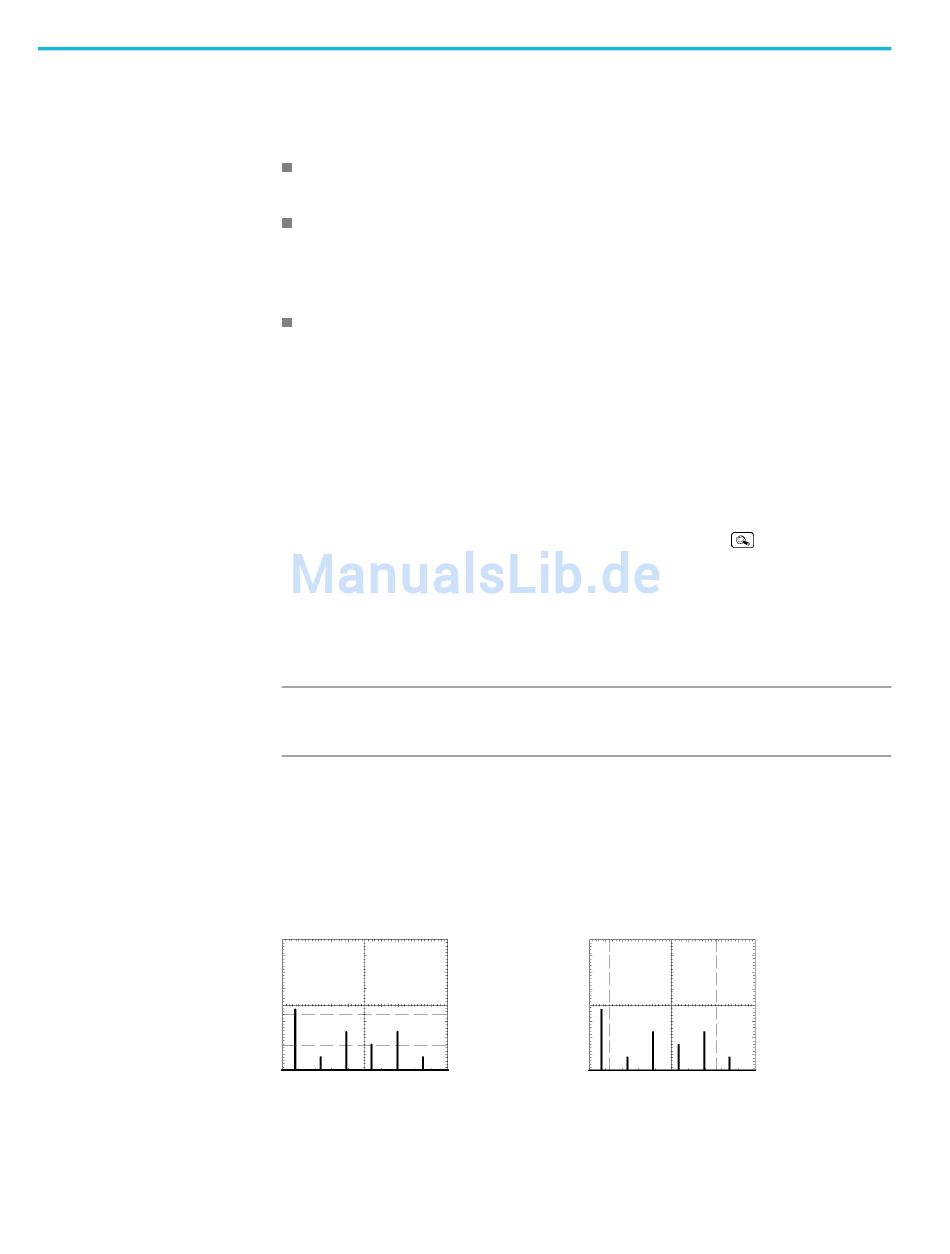

Messen von FFT-Signalen mithilfe von Cursorn. Sie können Cursor für zwei
Messungen von FFT-Signalen verwenden: Größe (in dB oder Einheiten der
Signalquelle) und Frequenz (in Hz). Die dB-Größe verweist auf 0 dB, wobei 0 dB
gleich 1 V ist. Verwenden Sie horizontale Cursor (H-Balken) für die Messung
eff
von Größe und vertikale Cursor (V-Balken) für die Frequenzmessung.
Betrag-Cursor
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
sind, wobei 0 dB = 1 V
eff
zusammen mit
Frequenzcursor
ist, oder
eff
