Erste Schritte
Symbole und andere
Elemente der Anzeige
20
23. USB-Flash-Laufwerkanschluss.
24. Menu Off. Blendet das Menü nicht mehr in der Anzeige ein.

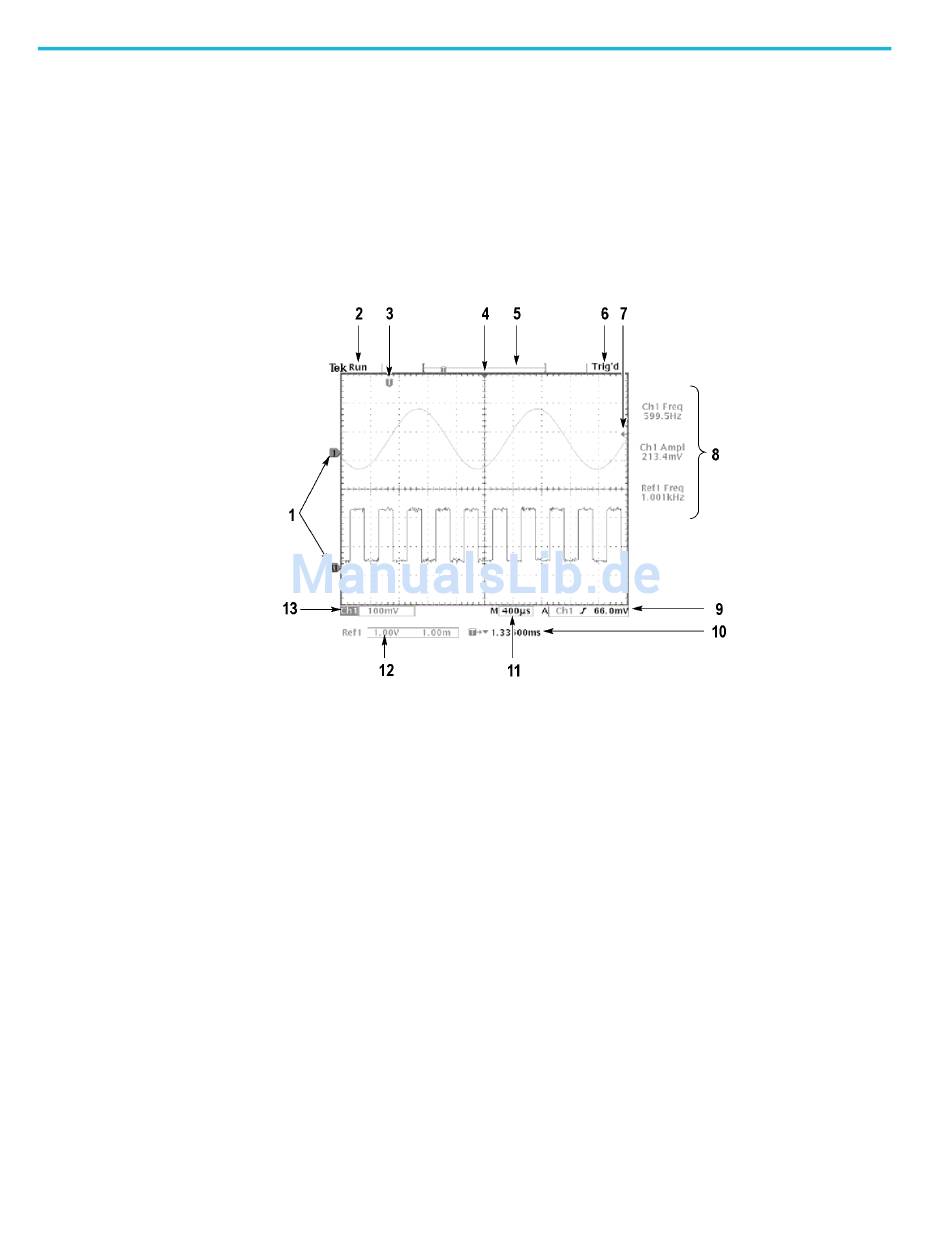

Die folgenden Elemente können in der Anzeige eingeblendet werden,
jedoch werden nicht immer alle Elemente gleichzeitig angezeigt. Manche
Anzeigeelemente verschieben sich auch außerhalb des Rasterbereichs, wenn die
Menüs deaktiviert sind.
1. Die Basis‑Symbole für die Signale zeigen den Null‑Volt‑Pegel von Signalen
an (und ignorieren die Offset‑Wirkung). Die Farben des Symbols entsprechen
den Farben des Signals.
2. Die Erfassungs‑Messwertanzeige wird eingeblendet, wenn eine Erfassung
oder eine Erfassungs‑Voransicht ausgeführt oder angehalten wird.
3. Das Symbol für die Trigger‑Position zeigt die Triggerstelle der Signale an.
4. Das Symbol für Dehnungspunkte zeigt den Punkt an, an dem sich die
horizontale Skalierung dehnt und komprimiert.
5. Das Symbol für die Signalaufzeichnung zeigt die Triggerstelle im Verhältnis
zur Signalaufzeichnung an. Die Linienfarbe entspricht der ausgewählten
Signalfarbe.
6. Die Triggerstatus‑Anzeige zeigt den Triggerstatus an.
7. Das Symbol für den Triggerpegel zeigt den Triggerpegel des Signals an. Die
Symbolfarbe entspricht der Farbe des Triggerquellkanals.
