Methoden sind verfügbar: Histogramm oder Min-Max. Bei Auto‑Auswahl
bestimmt das Oszilloskop die verwendete Methode.
Histogramm setzt die Werte statistisch fest. Diese Methode findet den
häufigsten Wert entweder über oder unter dem Mittelwert (je nachdem, ob
der hohe oder niedrige Referenzpegel definiert ist). Da dieser statistische
Ansatz kurzfristige Verzerrungen (Überschwingen, Rauschen) ignoriert, ist
Histogramm die beste Methode, digitale Signale und Impulse zu messen.
Min‑Max verwendet die höchsten und niedrigsten Werte der
Signalaufzeichnung. Diese Methode eignet sich am besten zur Messung von
Signalen, die keine großen, ebenen Teile eines häufigen Werts aufweisen
wie Sinuskurven.
Auto‑Auswahl wählt automatisch je nach den Signaleigenschaften eine der
oben genannten Methoden. Auto‑Auswahl wählt die Histogramm‑Methode,
wenn das Histogramm bedeutende Spitzen enthält. Ist dies nicht der Fall,
verwendet Auto‑Auswahl die Min‑Max‑Methode.
Mess‑Gating. Sie können die Gating‑Funktion verwenden, um die Messungen auf
den Teil des Signals zu beschränken, der sich auf dem Bildschirm oder zwischen
den Cursorn befindet.
Wenn Sie die Gating‑Funktion aktivieren, verwendet das Oszilloskop für seine
Messungen nur die Signalpunkte auf dem Bildschirm. Diese Funktion ist nützlich,
wenn Sie die schnellsten Zeitbasiseinstellungen ausgewählt haben oder wenn
Sie Messungen eines vergrößerten Signals durchführen möchten (wenn die
Zoom‑Funktion aktiviert ist).
Wenn Sie das Cursor‑Gating aktivieren, zeigt das Oszilloskop vertikale
Balken‑Cursor an. Verwenden Sie den Mehrzweckknopf und die Taste
AUSWAHL, um die Cursor an den Stellen zu platzieren, die von Interesse sind.

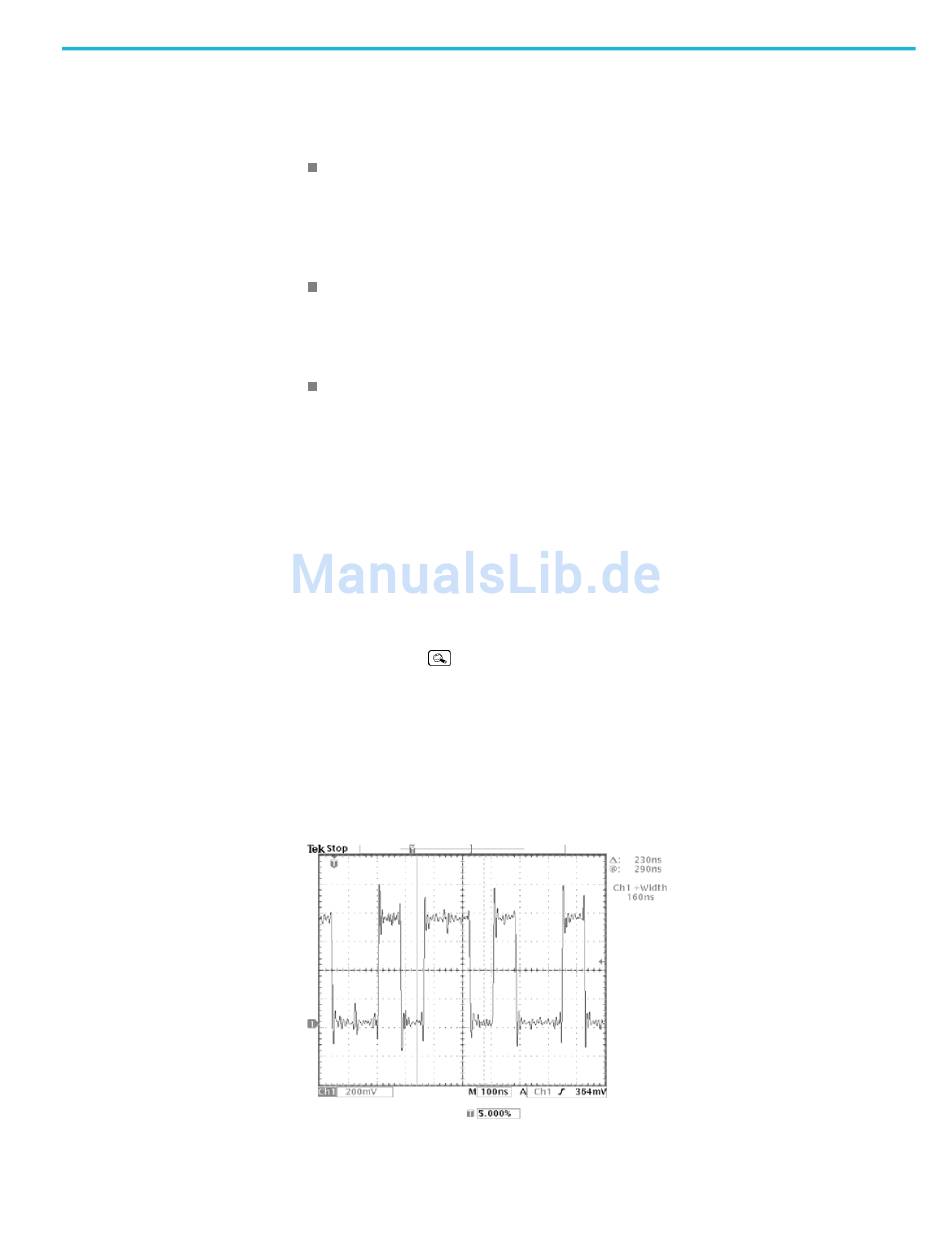

Im nächsten Beispiel umkreisen die Cursor den zweiten nach positiv gehenden
Impuls, sodass das Oszilloskop die Breite dieses Impulses messen kann.
