Referenz

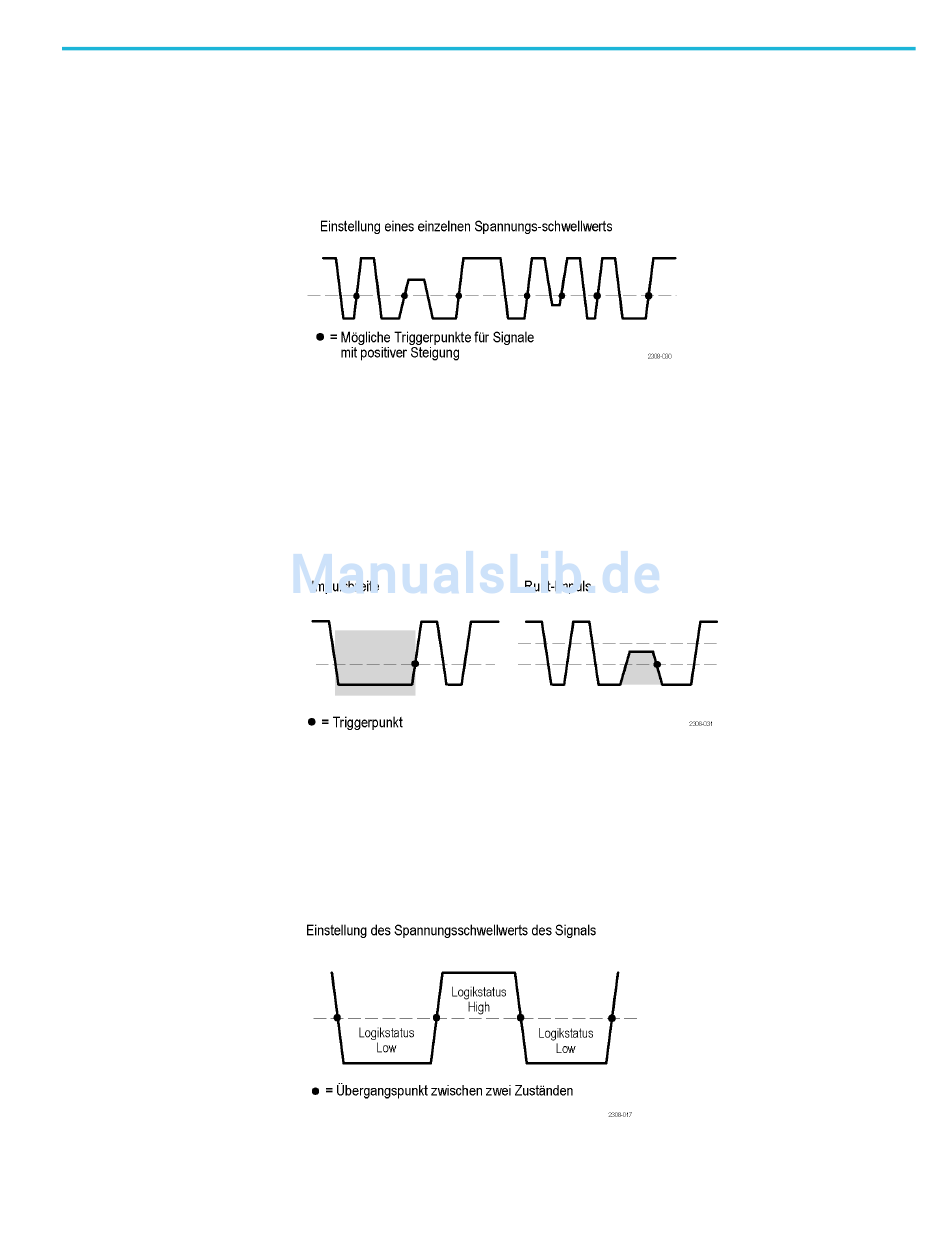

Logiktrigger Mit der Flankentriggerung können die meisten Signale getriggert werden. Es
handelt sich dabei um die Standard-Triggerart. Bei der Flankentriggerung wird das
Oszilloskop so eingestellt, dass es triggert (Signaldaten erfasst), wenn ein Signal
eine bestimmte Signalflanke oder eine einzelne Schwellenspannungsbedingung
erfüllt.
In bestimmten Fällen müssen Sie mit dem Oszilloskop jedoch auf ein komplexeres
Signal triggern oder triggern, wenn zwei Signale eine Bedingung erfüllen, um
ein Problem zu beheben. Zu solchen Problemen gehören beispielsweise ein zu
schmaler oder zu breiter Impuls in Situationen, in denen ein Signal WAHR ist,
wenn ein zweites Signal von NIEDRIG in HOCH übergeht.
Mit der Logik- und Impulstriggerung können Sie die Triggerbedingungen weiter
näher bestimmen, indem Sie Parameter wie Impulsbreite, Delta Zeit, logische
Vergleichen von zwei Signalen und Zweifach-Schwellenwertpegel hinzufügen.
Schwellenwerte. Bei den Impuls- und Logiktriggerarten triggert das Oszilloskop,
wenn ein oder zwei Signale logisch WAHR sind. Um zu ermitteln, ob ein Signal
WAHR oder UNWAHR ist, müssen Sie einen Signalreferenzpunkt festlegen, der
festlegt, ob ein Signal in einem von zwei Zuständen ist. Dieser Referenzpunkt
wird durch Angabe eines Schwellenwertspannungspegels für jedes Triggersignal
festgelegt. Wenn der Schwellenwertpegel überschritten wird, wird der Statuswert
für dieses Signal umgeschaltet.
