Referenz
80
Die Form des Fensters legt fest, wie gut die Frequenz- und Größeninformationen
aufgelöst werden.
FFT-Fenster Technische Daten
Blackman-Harris Bestes Fenster für
Größe, schlechtestes
für die Auflösung von
Frequenzen.
Hamming, Hanning Höhere Frequenz-,
geringere
Größengenauigkeit
als Rectangular.
Hamming bietet eine
geringfügig bessere
Frequenzauflösung als
Hanning.
Rectangular Beste Frequenz-,
schlechteste
Größenauflösung. Liefert
im Grunde ein Ergebnis,
das auch ohne Auswahl
eines Fensters erzielt
wird.

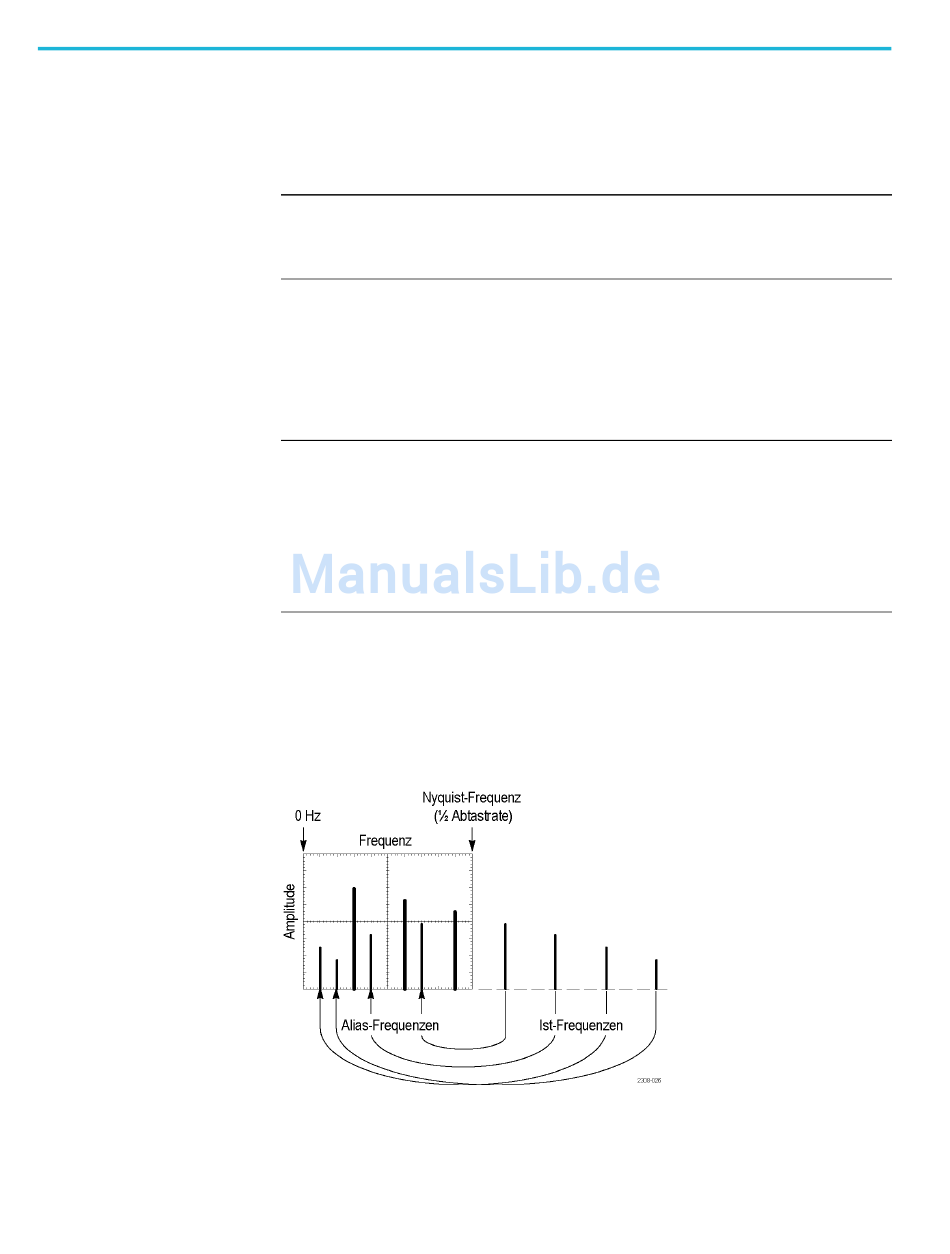

Aliasing. Probleme treten auf, wenn das Oszilloskop ein Signal erfasst, das
Frequenzkomponenten enthält, die größer als die Nyquist-Frequenz sind (1/2 der
Abtastrate). Die Frequenzkomponenten oberhalb der Nyquist-Frequenz weisen
eine ungenügende Abtastrate auf und scheinen sich um die rechte Kante des
Rasters „zu wickeln". Sie werden im FFT-Signal als untere Frequenzkomponenten
angezeigt. Diese nicht korrekten Anteile werden Aliase genannt.
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Das beste Fenster für Messungen
Vor allem Einzelfrequenzsymbole, um
Oberwellen höheren Grads zu suchen.
Sinus-, periodisches und zufälliges
Schmalbandrauschen.
Störspitzen oder Bursts, wobei die
Signalpegel vor und nach dem
Ereignis signifikante Unterschiede
aufweisen.
Störspitzen oder Bursts, wobei die
Signalpegel vor und nach dem
Ereignis fast gleich sind.
Sinuswellen gleicher Amplitude mit
sehr ähnlichen Frequenzen.
Zufälliges Breitbandrauschen mit
einem sich relativ langsam ändernden
Spektrum.
