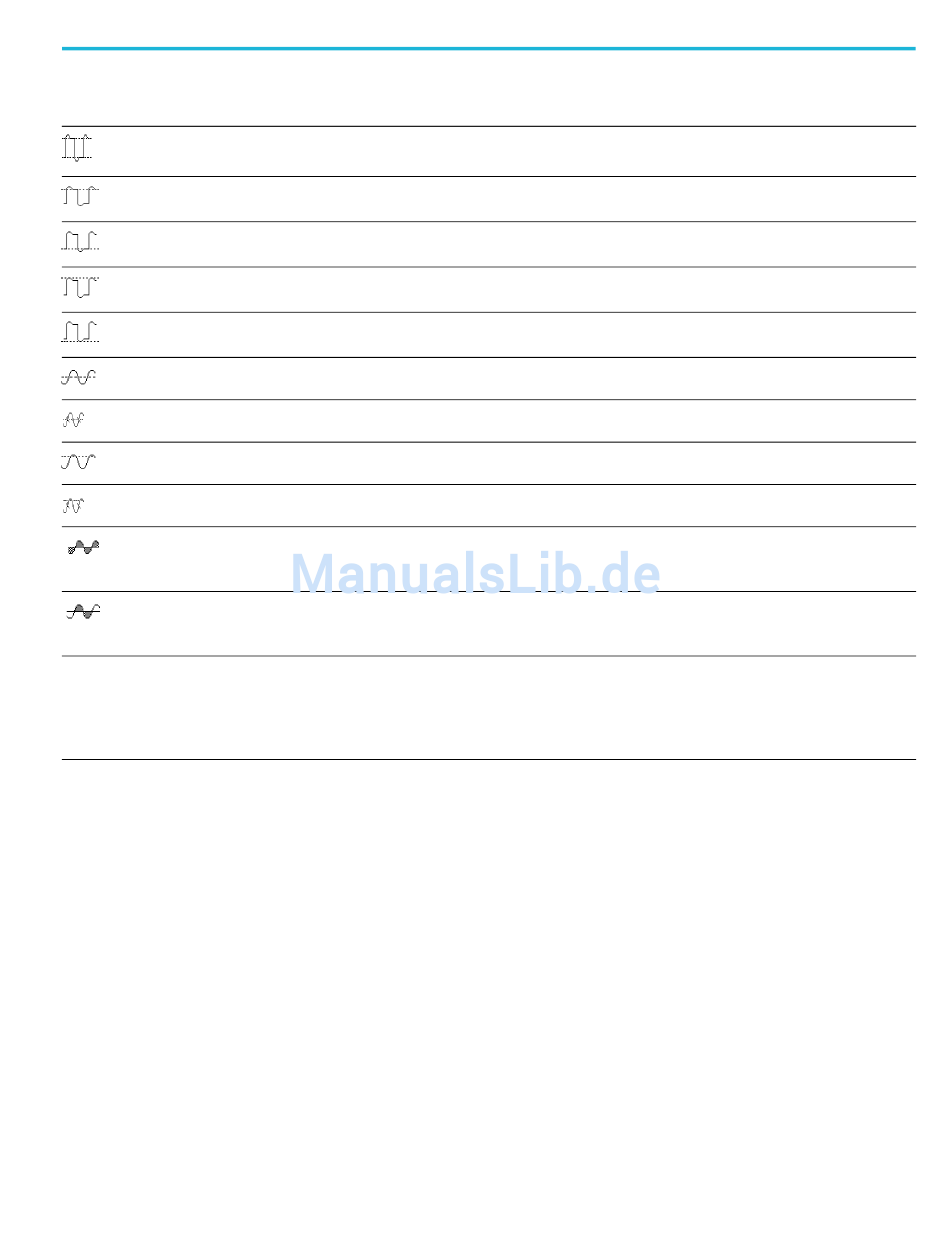

Messung
Amplitude
High
Low
Max
Min
Mittel
Zyklusmittelwert
Effektivwert
Zyklus-Effektivwert
Fläche
Zyklusfläche
Schnappschuss von allen Messungen
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Definition
Messung des gesamten Signals.
Amplitude = High (100 %) – Low (0 %)
Der als 100 % verwendete Wert. Wird entweder mit der Min/Max- oder der
Histogramm-Methode ermittelt. Messung des gesamten Signals.
Der als 0 % verwendete Wert. Wird entweder mit der Min/Max- oder der
Histogramm-Methode ermittelt. Messung des gesamten Signals.
Die maximale Amplitude. Die positivste Spitzenspannung gemessen über das gesamte
Signal.
Die Mindestamplitude. Die negativste Spitzenspannung gemessen über das gesamte
Signal.
Das arithmetische Mittel über das gesamte Signal.
Das arithmetische Mittel während des ersten Signalzyklus.
Die echte Effektivspannung während des gesamten Signals.
Die echte Effektivwertspannung während des ersten Signalzyklus.
Spannung/Zeit, die die Fläche während des gesamten Signals oder des gesamten
getorten Bereichs in Volt-Sekunden zurückgibt. Die Fläche oberhalb von Masse ist
positiv und die Fläche unterhalb von Masse ist negativ.
Die Fläche während des ersten Zyklus des Signals oder des ersten Zyklus des getorten
Bereichs in Volt-Sekunden. Die Fläche oberhalb des allgemeinen Referenzpunkts ist
positiv, und die Fläche unterhalb des allgemeinen Referenzpunkts ist negativ.
Zeigt alle Messwerte (außer 2-Kanal-Messungen) zu dem Zeitpunkt für das Signal
an, zu dem Sie die Taste Schnappschuss von allen Messungen gedrückt haben.
Drücken Sie auf die Taste Schnappschuss von allen Messungen, um die Listenwerte
zu aktualisieren. Drücken Sie auf die Taste Menu OFF, um die Liste vom Bildschirm zu
löschen.
