Anwendungsbeispiele

Erfassung optimieren

In der ursprünglichen Erfassung wird abgebildet, wie sich der Relaiskontakt am
Triggerpunkt öffnet. Danach folgt eine große Spitze, die das Kontaktprellen
und die Induktion im Schaltkreis anzeigt. Die Induktion kann zu einem
durchgeschlagenen Kontakt und einem fehlerhaften vorzeitigen Öffnen des Relais
führen.
Bevor Sie mit der nächsten Erfassung fortfahren, können Sie die vertikalen und
horizontalen Optionen einstellen, um eine Voransicht der nächsten Erfassung zu
erhalten. Wenn Sie diese Optionen einstellen, wird die aktuelle Erfassung neu
positioniert, erweitert oder komprimiert. Diese Voransicht ist nützlich, wenn Sie
die Einstellungen vor dem nächsten Einzelschussereignis optimieren möchten.

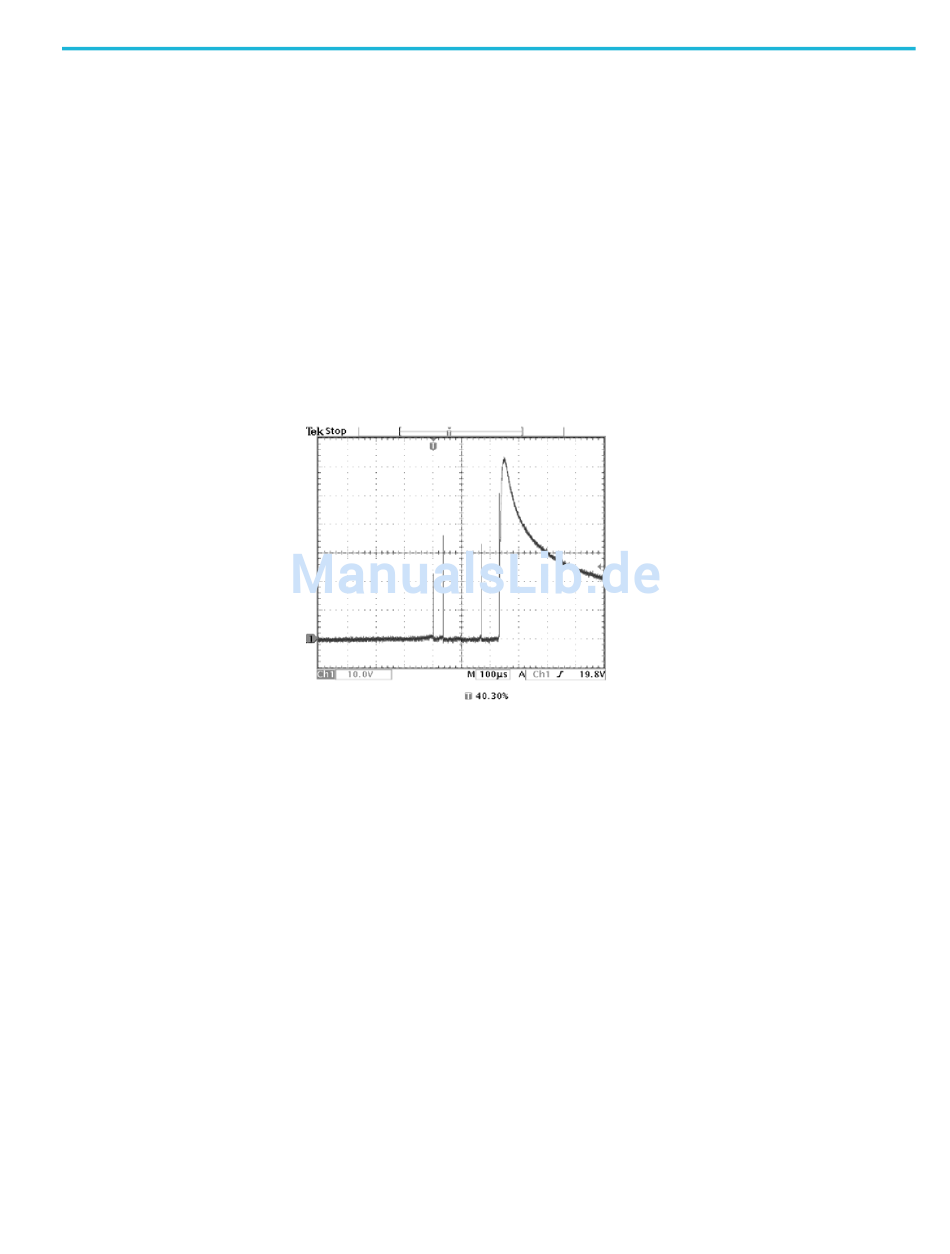

Bei der nächsten Erfassung mit den neuen vertikalen und horizontalen
Einstellungen können Sie mehr Details zum Öffnen des Relaiskontaktes anzeigen.
Sie können jetzt sehen, dass der Kontakt einige Male prellt, bevor er geöffnet wird.
