Anwendungsbeispiele

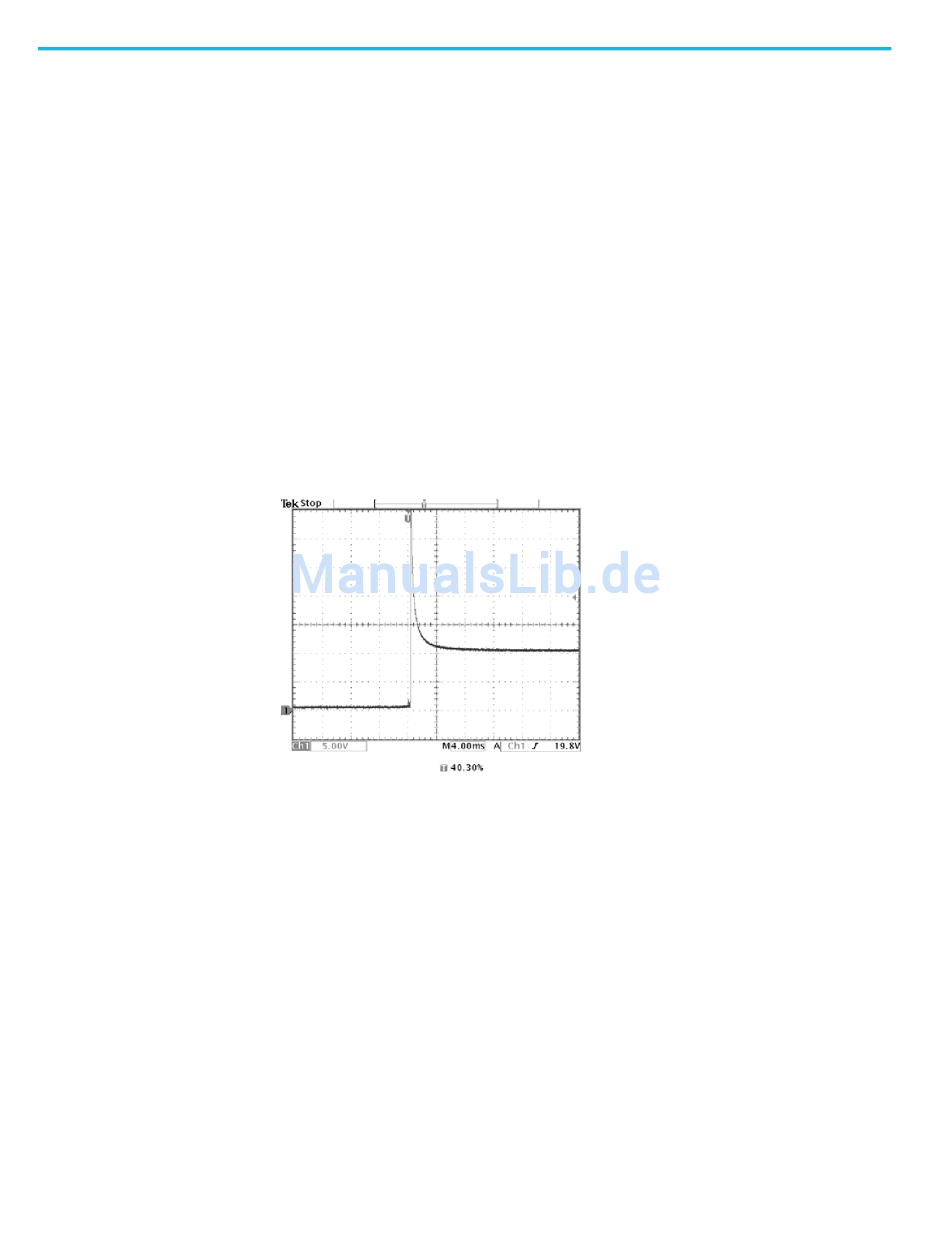

Erfassung eines Einzelschuss-Signals

44
Die Zuverlässigkeit eines Schutzgasrelais in einem Anlagenteil ist schlecht, und
Sie müssen das Problem untersuchen. Sie vermuten, dass das Problem beim
Öffnen des Relais entsteht. Die schnellste Geschwindigkeit, mit der Sie das Relais
öffnen und schließen können, beträgt ungefähr einmal pro Minute. Deshalb
müssen Sie die Spannung des Relais als Einzelschuss erfassen.
Um eine Einzelschusserfassung einzurichten, gehen Sie wie folgt vor:
1. Stellen Sie die Optionen für das vertikale Skalieren und das horizontale
Skalieren auf Bereiche ein, die für die Anzeige des Signals geeignet sind.
2. Drücken Sie im Menü Erfassung auf die Taste Menu.
3. Drücken Sie auf die Bildschirmtaste Horizontale Auflösung.
4. Wählen Sie die Auflösung Normal.
5. Drücken Sie auf die Taste Single Seq (Einzelfolge).
Mit der Option Single Seq werden die Triggerparameter auf die richtigen
Einstellungen für eine Einzelschusserfassung gesetzt.
