Analyse von Signaldetails

Störsignale analysieren
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C

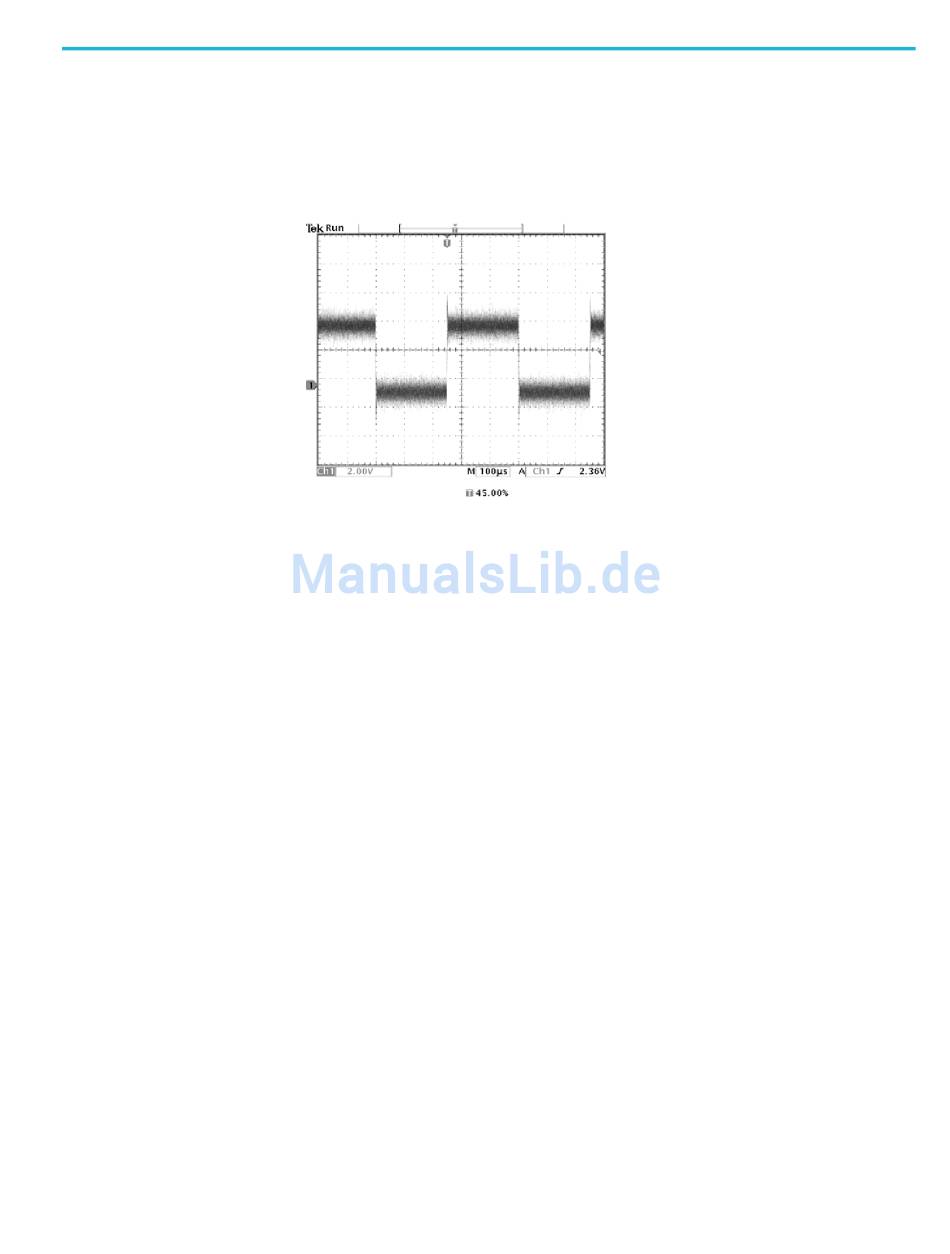

Auf dem Oszilloskop wird ein Störsignal angezeigt. Sie möchten mehr darüber
wissen. Sie vermuten, dass das Signal viel mehr Details enthält, als Sie im
Moment in der Anzeige sehen können.
Das Signal scheint zu rauschen, und Sie vermuten, dass dieses Rauschen Probleme
in Ihrem Schaltkreis verursacht. Gehen Sie zur Analyse des Rauschens wie folgt
vor:
1. Drücken Sie im Menü Erfassung auf die Taste Menu.
2. Drücken Sie auf die untere Taste Modus.
3. Wählen Sie den Erfassungsmodus Pk Detect (Spitzenwerterfassung).
4. Stellen Sie einen höheren Wert für die SIGNALINTENSITÄT ein, um das
Rauschen besser anzuzeigen.
Die Spitzenwerterfassung entdeckt Störspitzen und Glitches in einem Signal,
die nur 1 ns betragen, selbst wenn die Zeitbasis auf eine niedrige Einstellung
gesetzt ist.
Anwendungsbeispiele
