Referenz
Wichtige Punkte Tastköpfe mit der TekProbeII‑Schnittstelle verwenden. Wenn Sie einen Tastkopf
mit der TekProbeII‑Schnittstelle verwenden, stellt das Oszilloskop die
Kanalempfindlichkeit, die Kopplung und den Abschlusswiderstand automatisch
auf die Tastkopfanforderungen ein.
Vertikale Voransicht. Wenn Sie die Einstellung der vertikalen Position oder
Skalierung ändern, während die Erfassung angehalten ist oder auf den nächsten
Trigger wartet, skaliert das Oszilloskop das ausgewählte Signal entsprechend der
neuen vertikalen Einstellungen neu und positioniert es neu. Unter Umständen
ist das Signal abgeschnitten, wenn das ursprüngliche Signal den Bildschirm
verlassen hat. Das Oszilloskop verwendet die neuen Einstellungen dann für die
nächste Erfassung.
Im Gegensatz zur horizontalen Voransicht bleiben die Messungen des
mathematischen Signals, der Cursor sowie die automatischen Messungen aktiv
und gültig, wenn Sie die vertikale Voransicht verwenden.
Der Unterschied zwischen vertikaler Position und Offset. Bei der vertikalen
Position handelt es sich um eine Anzeigefunktion. Stellen Sie die vertikale
Position so ein, dass die Signale dort angezeigt werden, wo Sie sie positionieren.
Die Signalbasislinien zeigen die Änderungen ihrer Positionen an.

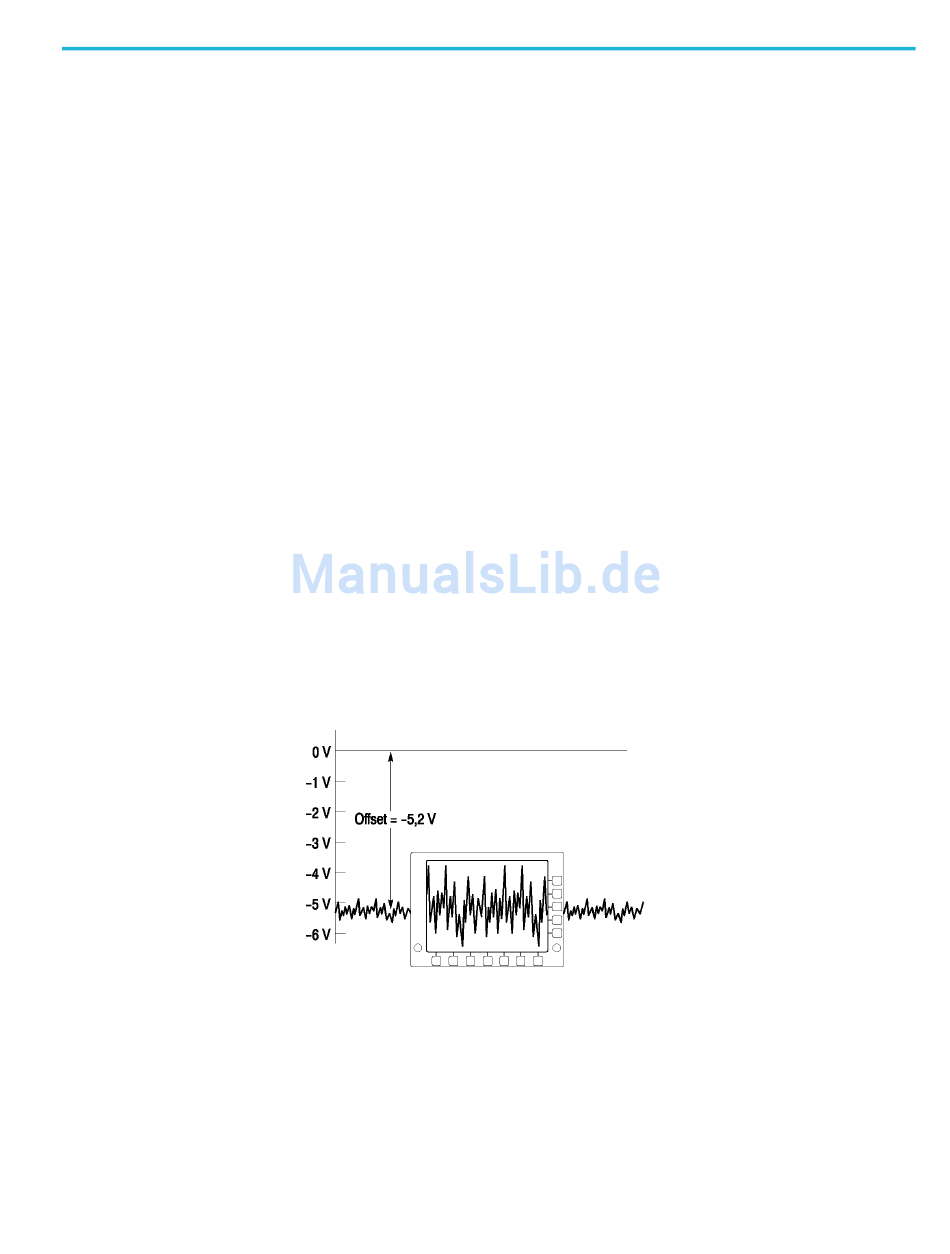

Wenn Sie den vertikalen Offset einstellen, sehen Sie einen ähnlichen Effekt,
der aber eine ganz andere Ursache hat. Der vertikale Offset wird vor dem
Vorverstärker des Oszilloskops verwendet und kann verwendet werden, um den
effektiven dynamischen Bereich der Eingangssignale zu erhöhen. Sie können den
vertikalen Offset beispielsweise verwenden, um kleine Schwankungen unter hoher
DC‑Spannung anzusehen. Stellen Sie den vertikalen Offset auf die nominale
DC‑Spannung ein. Das Signal wird in der Bildmitte angezeigt.
50 Ω-Schutz. Wenn Sie einen Abschlusswiderstand von 50 Ω verwenden, ist der
maximale vertikale Skalierungsfaktor auf 1 V/div beschränkt. Wenn Sie eine sehr
hohe Eingangsspannung anlegen, schaltet das Oszilloskop automatisch auf den
1 MΩ‑Abschlusswiderstand, um den integrierten 50 Ω‑Abschluss zu schützen.
