Bedienungsanleitung für das Tektronix
Oszilloskop TDS 2002B
1.0 Darstellen von Spannungsverläufen periodischer Signale
Um das Gerät in Betrieb zu nehmen, schalten Sie es zunächst mit dem Netzschalter,
welcher sich links auf der Oberseite des Gerätes befindet, ein. Schließen Sie
dann die zu messenden Signale an die BNC-Buchsen des Kanals 1 (CH1) und / oder
des Kanals 2 (CH2) an (Masse nicht vergessen!).
Um nun das Signal richtig dar zu stellen, können Sie, wie im Folgenden erklärt, die
Autoset- oder die manuellen Einstellungsfunktionen nutzen.

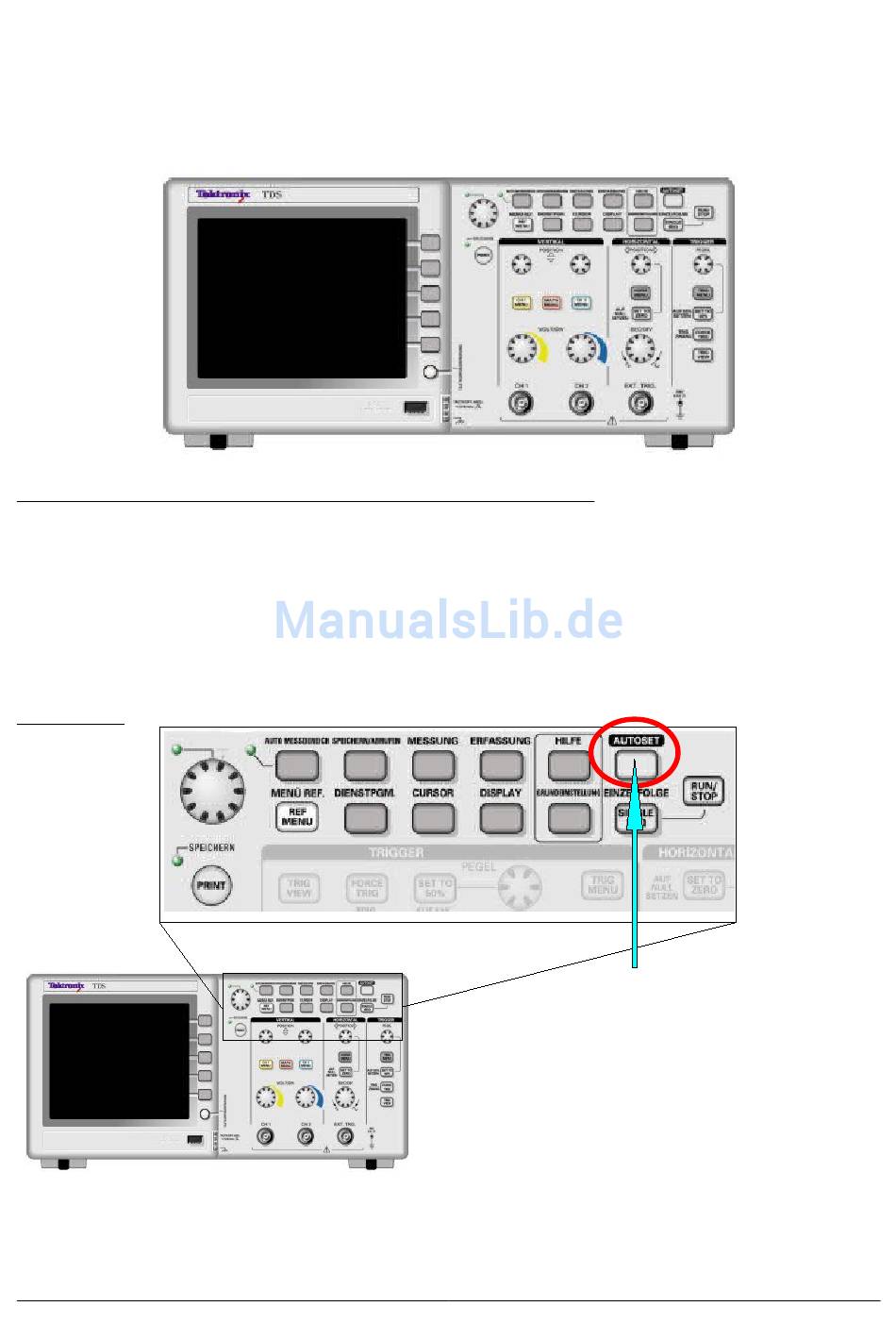

1.1 Autoset
Für die Darstellung der Signale hilft Ihnen die Autoset Taste. Bei Betätigung stellt das
Oszilloskop automatisch Volts/Div und Sec/Div ein. Ein anderer Weg die Signale
„passend" auf dem Schirm darzustellen ist die manuelle Einstellung.
Bedienungsanleitung TDS 2002B.odt
Druck: 31.08.10 16:00:56
Werbung
Verwandte Anleitungen für Tektronix TDS 2002B
Inhaltszusammenfassung für Tektronix TDS 2002B
- Seite 1 Bedienungsanleitung für das Tektronix Oszilloskop TDS 2002B 1.0 Darstellen von Spannungsverläufen periodischer Signale Um das Gerät in Betrieb zu nehmen, schalten Sie es zunächst mit dem Netzschalter, welcher sich links auf der Oberseite des Gerätes befindet, ein. Schließen Sie dann die zu messenden Signale an die BNC-Buchsen des Kanals 1 (CH1) und / oder des Kanals 2 (CH2) an (Masse nicht vergessen!).
-
Seite 2: Manuelle Einstellung - Vertikale Bedienelemente
Sie die Sekunden pro Division (Sec/Div) ändern. Hierzu steht Ihnen der untere Drehknopf zur Verfügung (1). Um das Signal Horizontal auf dem Schirm zu bewegen, drehen Sie den oberen Drehknopf in die entsprechende Richtung (2). Bedienungsanleitung TDS 2002B.odt Druck: 31.08.10 16:00:56... -
Seite 3: Frequenzen Messen
Bildschirm abgebildet wird! 2.1.2 Frequenzen messen Grundfunktion gleich, wie bei 2.1.1 Hierzu müssen Sie unter Typ „Frequenz“ wählen. Auch hier gilt es zu beachten, dass immer eine ganze Amplitude zu sehen ist! Bedienungsanleitung TDS 2002B.odt Druck: 31.08.10 16:00:56... -
Seite 4: Aus- Und Einschalten Von Kanälen
Um die Kennlinien im „XY“ - Format zu vergrößern und zu verschieben,dienen Ihnen die Drehknöpfe der Vertikalen Bedienelemente. Wobei Sie die oberen zum verschieben und die unteren zum vergrößern, bzw. verkleinern der Kennlinie nutzen können. Bedienungsanleitung TDS 2002B.odt Druck: 31.08.10 16:00:56... - Seite 5 Spitzenwerte des Triggersignals. Mit der Taste „TRIG VIEW“ (6) können Sie sich den Triggerpegel anzeigen lassen, indem Sie die Taste gedrückt halten. Ansonsten wird der Triggerpegel mit einem kleinen Pfeil am rechten Bildschirmrand dargestellt (1). Bedienungsanleitung TDS 2002B.odt Druck: 31.08.10 16:00:56...
