Anschluss

Batteriestrom verwenden

Sicherer Betrieb mit
Batteriestrom
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Sie können das Oszilloskop an einem Stromnetz mit einer Spannung von 100 V
bis 240 V (± 10 %) und einer Frequenz von 47 Hz bis 440 Hz in Betrieb
AC
nehmen. Das Oszilloskop ist durch den Masseanschluss des Netzkabels geerdet.
Die Sicherung ist integriert und kann nicht ausgetauscht werden.
Mit dem optionalen wiederaufladbaren Akkusatz TDS3BATC können Sie
das Oszilloskop ca. drei Stunden lang ununterbrochen in Betrieb lassen. Ein
dreieckiges Symbol ( ) zeigt an, wann das Oszilloskop mit Batteriestrom
versorgt wird, ein Symbol mit einem Netzstecker (
Netzstrom verwendet wird und ein Meßgerätsymbol (
Batteriekapazität an. Das Oszilloskop schaltet sich automatisch ab, wenn die
Batterie schwach wird. Die Anzeige wird möglicherweise bereits einige Minuten
vor dem selbsttätigen Ausschalten weiß.
Beachten Sie die Angaben im Kapitel Umweltschutzhinweise im Hinblick
auf die ordnungsgemäße Entsorgung von Batterien.(Siehe Seite xiv,
Umweltschutzhinweise.)
WARNUNG.

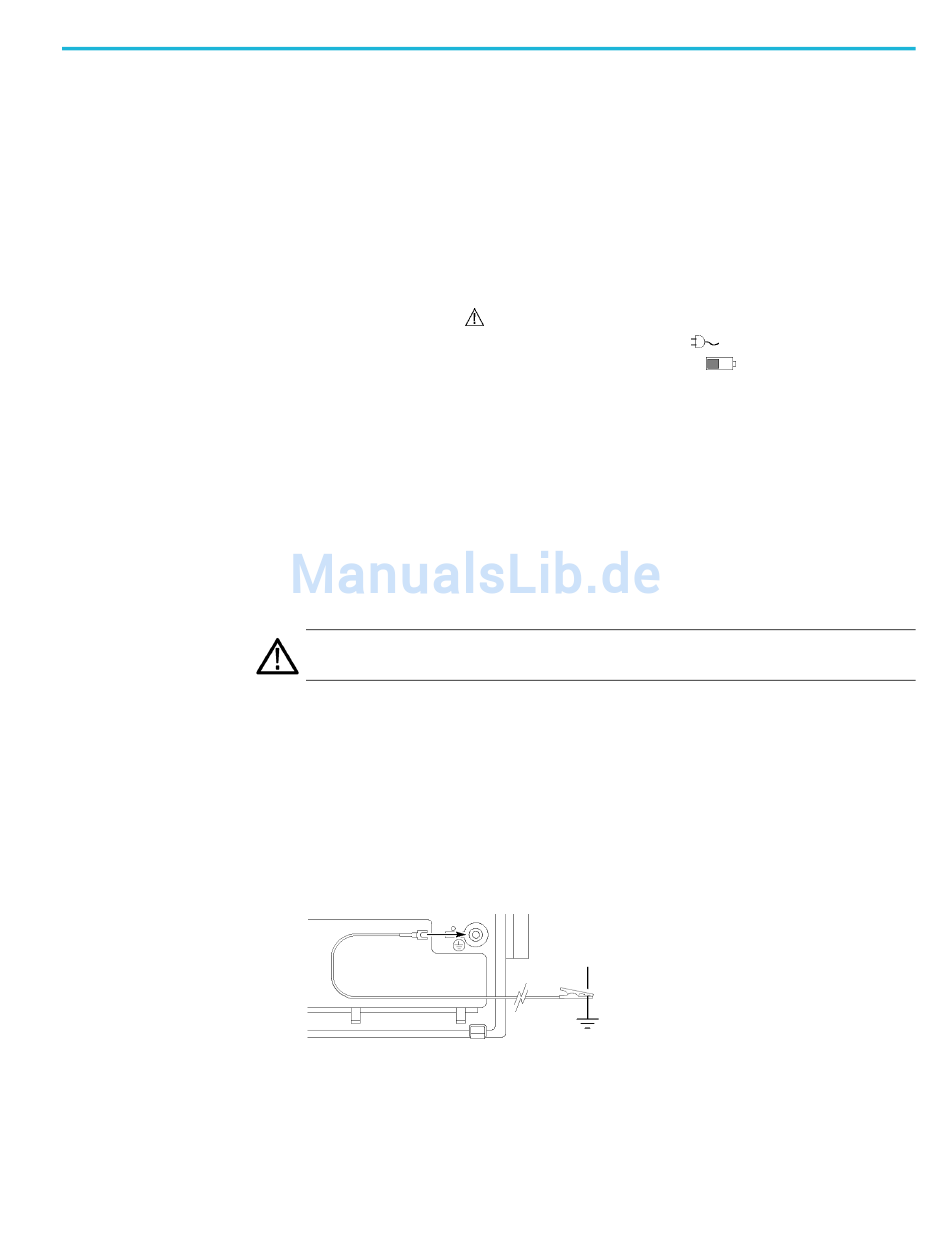

Zur Vermeidung eines Stromschlags muss bei Batteriebetrieb des
Oszilloskops die Erdungsklemme an der Rückseite stets geerdet sein.
Zur Gewährleistung einer höchstmöglichen Betriebssicherheit sollte das
Oszilloskopgehäuse immer geerdet sein. Ohne eine Verbindung zwischen dem
Gehäuse und Erde können Sie durch freiliegende Metallteile des Gehäuses beim
Anschließen einer gefährlichen Spannung an das Oszilloskop (> 30 V
einen Stromschlag erhalten. Zum Schutz vor einem möglichen Stromschlag
können Sie zwischen der Erdungsklemme an der Rückseite und der Erdung
das von Tektronix gelieferte Erdungskabel anschließen. Bei Verwendung eines
anderen Erdungskabels muss dessen Stärke mindestens 18 Gauge betragen.
Erste Schritte
) zeigt an, wann
) zeigt die verbleibende
, > 42 V
eff
AC
)
pk
9
