Inhaltszusammenfassung für Tektronix TDS5000 Serie

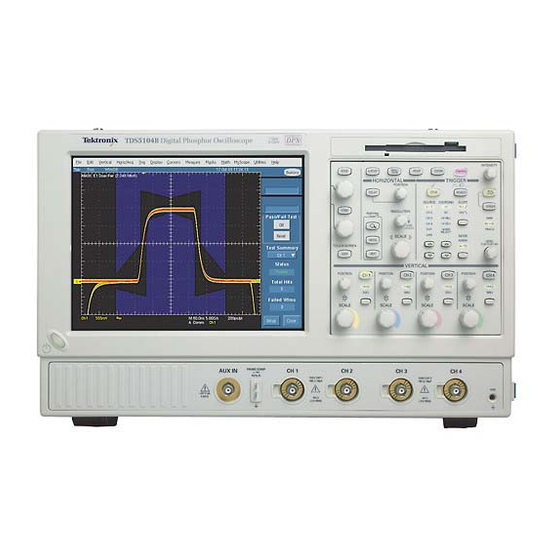

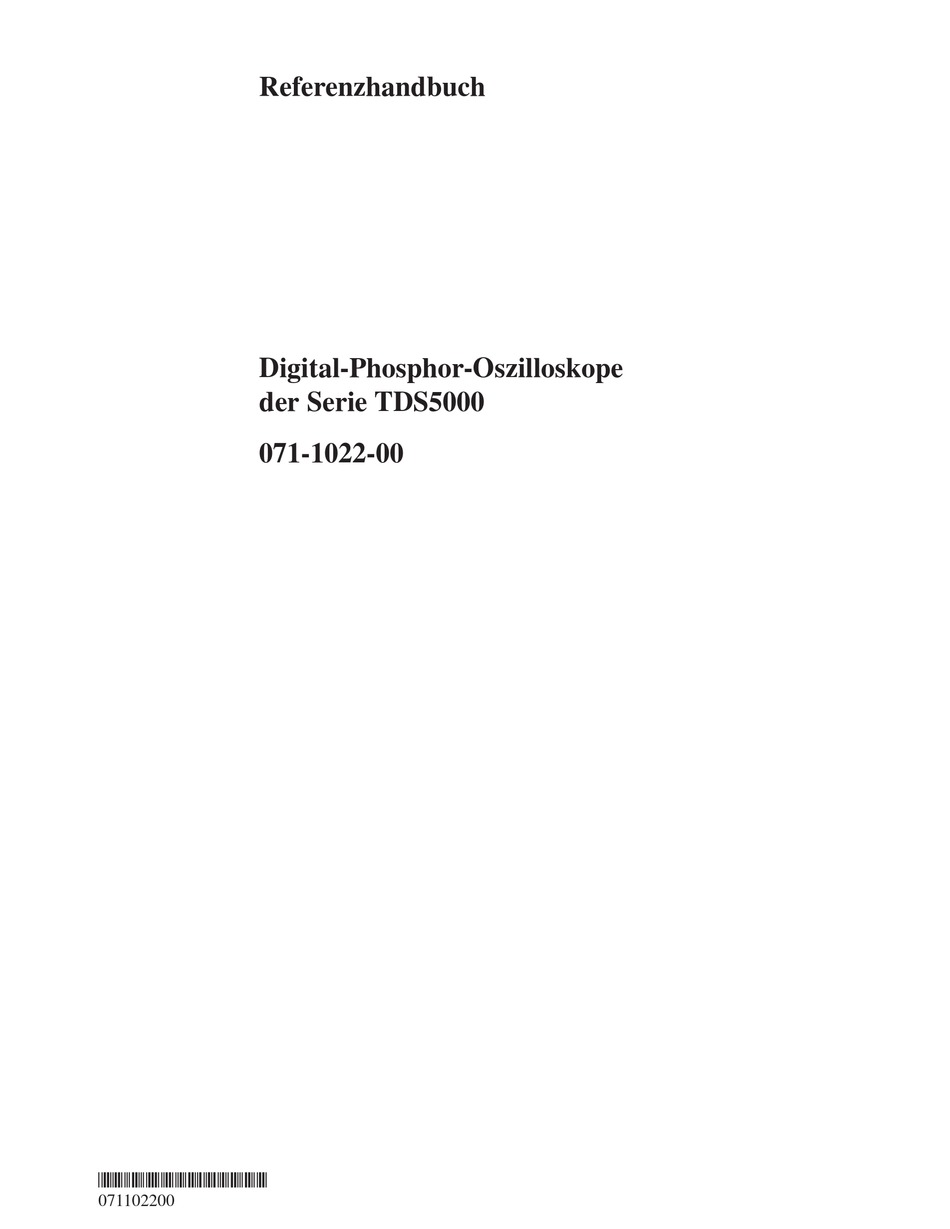

- Seite 1 Referenzhandbuch Digital-Phosphor-Oszilloskope der Serie TDS5000 071-1022-00 *P071102200* 071102200...
- Seite 3 READY und TRIG’D wiedergegeben. Drücken Sie CH<X>, um die Kanalanzeigen zu aktivieren oder zu deaktivieren. Passen Sie mit die Position und Skalierung POSITION SCALE an, oder ändern Sie mit den vorgesehenen Tasten den Eingangsmeßbereich. Copyright E Tektronix, Inc. Beaverton, OR 97077...
- Seite 4 Verwenden der Bildschirmschnittstelle Über die Bildschirmschnittstelle können Sie auf alle Funktionen des Oszilloskops zugreifen, Dazu gehört das Einschalten des Geräts. Wählen Sie die Symbolleiste Klicken Sie hier, um zur Menüleiste zu wechseln. Klicken Sie auf eine Schaltfläche in der Symbolleiste, um unten ein Steuerungsfenster anzuzeigen.
- Seite 5 Anzeigen eines Signals Schließen Sie einen Tasterkopf an an, und CH 1 schließen Sie den Tasterkopf an Ihr Signal an. Drücken Sie , falls Kanal 1 CH 1 noch nicht angezeigt wird. Drücken Sie AUTOSET Passen Sie, falls erforderlich, in den Bereichen VERTICAL HORIZONTAL...
- Seite 6 Anzeigen von Signal-Details Verwenden von Zoom Mit der Zoom-Funktion können Sie eine Erfassung vertikal, horizontal oder in beide Signaldimensionen vergrößern. Änderungen mit oder , die Sie am SCALE POSITION Zoomraster vornehmen, beeinflussen nur die Anzeige, nicht aber das tatsächlich erfaßte Signal. Drücken Sie die Taste , um den Bildschirm ZOOM...
- Seite 7 Verwenden der Schnellerfassung Aktivieren Sie die Schnellerfassung, um bis zu 100.000 Signale pro Sekunde zu erfassen. Drücken Sie auf dem Bedienfeld die Taste Fast Acq Sie können auch Fast Acquisitions Menü auswählen. Horiz/Acq können Sie die Helligkeit oder INTENSITY Farbabstufung für das Signal optimieren, das Sie analysieren möchten.
- Seite 8 Auswählen eines Signalerfassungsmodus Wählen Sie im Menü Acquisition Modes aus. Horiz/Acq Oder klicken Sie auf die Schaltfläche Horiz und wählen Sie dann im Steuerungsfenster für die horizontale Erfassung einen Erfassungsmodus aus. Berühren Sie zum Einstellen der Erfassungsmodi “Mittelwert” oder “Hüllkurve” das Bedienelement .
- Seite 9 Auswählen eines Triggers Wählen Sie die Trigger-Art , und stellen EDGE Sie dann mit den Bedienelementen des Bedienfeldes die Quelle, Kopplung, Flanke und den Modus ein. Drücken Sie , um ADVANCED eine andere Trigger-Art auszuwählen. Sie können einen Trigger auch im Menü auswählen.
- Seite 10 Auswahl eines Triggers Trigger–Art Abstufungen Zeitgeber Trigger–Bedingungen Edge Eine Abstufung Keiner Trigger auf aufsteigender oder abfallender Flanke, entsprechend der Definition in der Flankensteuerung. Auswahlen für Kopplungen sind DC, AC, AC LF Reject, AC HF Reject, und Noise Reject. Video Eine Abstufung Keiner Trigger auf NTSC, PAL, SECAM, Analog HDTV und benutzerdefiniertes Video.
- Seite 11 Verwenden von A- (Haupt-) und B- (verzögerten) Triggern Verwenden Sie den Ereignistrigger A (Haupt-Trigger) allein oder in Kombination mit dem Ereignistrigger B (verzögerter Trigger), um komplexere Signale zu erfassen. Legen Sie Art und Quelle für den A-Trigger auf der Registerkarte A Event (Main) im Trigger-Steuerungsfenster fest.
- Seite 12 Ausführen von Messungen mit Cursorn Drücken Sie auf dem Bedienfeld die Taste CURSORS Wählen Sie das Signal, das Sie messen möchten und im Cursor-Steuerungsfenster einen Cursortyp aus. Sie können über das Menü auch Cursor Cursor direkt auf dem ausgewählten Signal aktivieren. Plazieren Sie die Cursor mit den Mehrfunktions-Drehtasten, oder geben Sie die Cursorpositionen numerisch ein.
- Seite 13 Ausführen von automatischen Messungen Klicken Sie auf die Schaltfläche , und Meas wählen Sie dann im Steuerungsfenster für Messungen bis zu acht Messungen aus. Über die Registerkarten können Sie auf Messungen in vier unterschiedlichen Kategorien zugreifen. Oder wählen Sie im Menü direkt eine Measure Messung für das ausgewählte Signal aus.
- Seite 14 Anpassen von automatischen Messungen Verwenden Sie Gating, um die Messungen auf einen bestimmten Signalbereich zu beschränken. Aktivieren Sie die Meßstatistik, um die Stabilität der Messungen zu bestimmen. Passen Sie die Bezugspegel für Messungen unterschiedlichen relativen oder festen Werten an. Wählen Sie Snapshot aus, um einen Überblick über alle gültigen Messungen anzuzeigen.
- Seite 15 Verwenden von berechneten Standardsignalen Wählen Sie Math Setup im Menü Math aus. Wählen Sie die mathematische Gleichung aus, die Sie definieren möchten. (In diesem Beispiel ist es Math 1.) Wählen Sie ein Signal, einen Operator und ein Signal aus, um Ihren Signalausdruck zu erstellen.
- Seite 16 Verwenden von erweiterten berechneten Signalen (Option 2A) Wählen Sie im Menü aus. Math Setup Math Wählen Sie eine der vordefinierten mathematischen Gleichungen aus. Oder klicken Sie auf , um ein Editor weitergehendes berechnetes Signal zu definieren. Erstellen Sie dann die Angabe der Kurvenform mit Hilfe von Quellen, Operatoren, Konstanten, Messungen und Funktionen.
- Seite 17 Speichern von Informationen Speichern und Abrufen von Signalen Zum Speichern oder Abrufen von Signalen wählen Sie und dann Reference Waveform Save oder im Menü Wfm... Recall Wfm... File Oder klicken Sie auf die Schaltfläche Refs Verwenden Sie das Steuerungsfenster für Referenzeinstellungen, um ein direkt erfaßtes Signal an einem der vier nichtflüchtigen Speicherorte für Referenzsignale zu speichern.
- Seite 18 Drucken auf Papier Wenn Sie eine Papierversion auf einem internen Drucker, einem angeschlossenen Drucker oder einem Netzwerkdrucker drucken möchten, drücken Sie am Bedienfeld die Taste oder wählen Sie im Menü PRINT Print File Falls erforderlich können Sie im Dialogfeld Page Setup die Seitenausrichtung ändern. Wählen Sie Screen-copy, um einfache Screenshots zu drucken, oder Banner, um lange Signale auf Endlospapier zu drucken.
- Seite 19 Sie können auf dem Oszilloskop optionale Anwendungssoftware installieren und ausführen. Diese Softwarepakete bieten erweiterte Funktionen, die von vielen Anwendungen unterstützt werden. Im folgenden werden zwei Beispiele aufgeführt, weitere Pakete sind unter Umständen erhältlich. Weitere Informationen dazu erhalten Sie von Ihrem Tektronix-Händler. Mit der Jitter-Analysesoftware können...
- Seite 20 Anschließen an ein Netzwerk Sie können das Oszilloskop wie einen Windows-Computer an ein Netzwerk anschließen, um das Drucken, Austauschen von Dateien, den Internetzugang und andere Netzwerk Kommunikationsfunktionen zu ermöglichen. Wenn Sie eine Netzwerkverbindung herstellen möchten, fragen Sie zuerst Ihren Netzwerk-Administrator. Dann können Sie die Standardprogramme von Windows verwenden, um das Oszilloskop so zu konfigurieren, daß...
