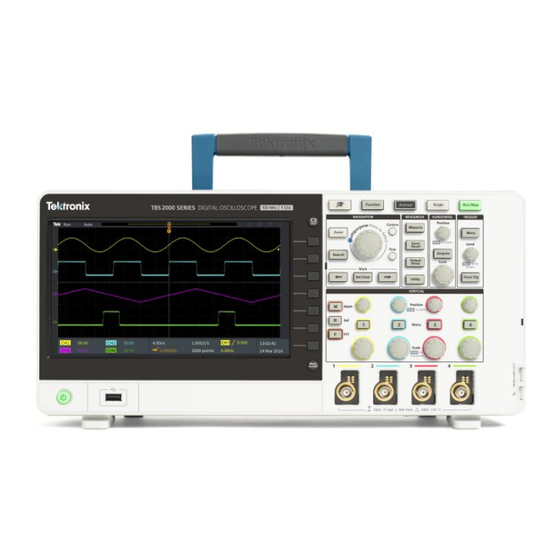

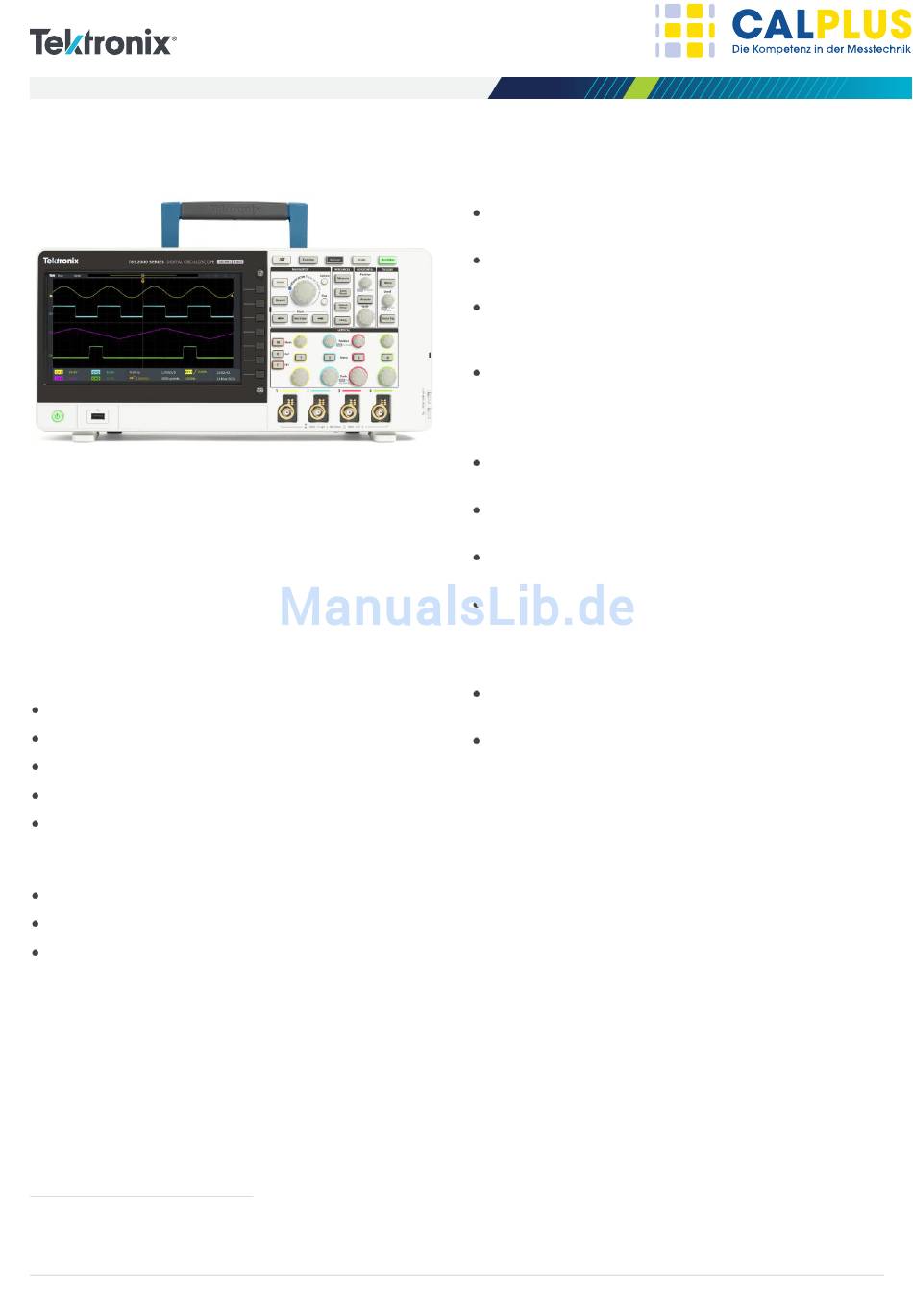

Digital Storage Oscilloscope
TBS2000 Series Datasheet
Mit einer 9-Zoll-WVGA-Anzeige, einer Aufzeichnungslänge von 20 Mio.
Punkten und einer Abtastrate von 1 GS/s können die Oszilloskope der
Baureihe TBS2000 Signale erheblich besser erfassen und anzeigen,
sodass Sie Schaltungsentwürfe schneller überprüfen können. Mit neuen,
direkt am Signal angezeigten Cursormesswerten, die jeweils mit
informativen Tipps versehen sind, sodass Sie das richtige Signal ganz
schnell finden, können Sie Signale schnell und zuverlässig analysieren.
®
Die TekVPI
-Tastkopfschnittstelle nutzt herkömmliche BNC-Anschlüsse,
ist aber auch zusammen mit den neuesten aktiven Spannungstastköpfen
und Stromtastköpfen einsetzbar.
Die wichtigsten Leistungsdaten
Modelle mit 2 und 4 Analogkanälen
Modelle mit Bandbreiten von 100 MHz und 70 MHz
Abtastrate bis 1 GS/s
Aufzeichnungslänge von 20 Mio. Punkten auf allen Kanälen
5 Jahre Garantie
Hauptmerkmale
WVGA-Farbanzeige (9 Zoll)
15 horizontale Gitter zur Anzeige von 50 % mehr Signal
TekVPI-Tastkopfschnittstelle zur Unterstützung von Aktiv-, Differenz-
und Stromtastköpfen mit automatischer Skalierung/automatischer
Geräte
1
In einigen Ländern ist bei Tektronix-Händlern als Zubehör ein WLAN-Adapter mit der Bezeichnung TEK-USB-WIFI erhältlich. Einzelheiten finden Sie in den Bestellinformationen.
32 automatische Messungen und FFT-Funktion zur gründlichen
Signalanalyse
HelpEverywhere zur Anzeige nützlicher Tipps direkt auf dem
Bildschirm
integriertes Handbuch „Oszilloskope – Einführung" enthält
Bedienungshinweise und grundlegende Informationen über
Oszilloskope
Zweikanalmodelle mit einem Gewicht von 2,62 kg sind mühelos zu
transportieren
Anschlussmöglichkeiten
USB-2.0-Hostanschluss an der Frontplatte zur schnellen und
unkomplizierten Datenspeicherung
WLAN-Schnittstelle zur Realisierung des drahtlosen
Datenaustauschs
Support
1
USB-2.0-Geräteanschluss an der Rückwand zum einfachen
Anschluss an einen PC
LXI-kompatibler 10/100BASE-T-Ethernetanschluss zur
Fernsteuerung über LAN
Ausbildung und Schulung
Kursunterlagen-Funktion liefert Hinweise zu den Laborversuchen auf
der Oszilloskopanzeige
Kompatibel mit der Laborverwaltungssoftware TekSmartLab für
Ausbildungszwecke
Schnelles und einfacheres Arbeiten
Die Baureihe TBS2000 ist auf einfache Bedienung und schnelle
Eingewöhnung in die Bedienung ausgelegt. Spezielle Bedienelemente
dienen dem schnellen Zugang zu wichtigen Einstellungen, sodass Sie
Signale schneller bewerten können. Viele Oszilloskope bieten 8 vertikale
Skalenteile und 10 horizontale Skalenteile. Am TBS2000 haben Sie
10 vertikale Skalenteile und 15 horizontale Skalenteile zur Verfügung,
sodass Sie an der Anzeige mehr Einzelheiten eines Signals sehen
können. Darüber hinaus bietet die Anzeige mehr Platz für
Messergebnisse und Menüinformationen.
www.tektronix.com 1
