Tektronix TBS1000-Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Tektronix Anleitungen
  4. Prüfgeräte
  5. TBS1000-Serie
  6. Benutzerhandbuch

Tektronix TBS1000-Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
xx
TBS1000-Serie
Digitalspeicher-Oszilloskope
ZZZ

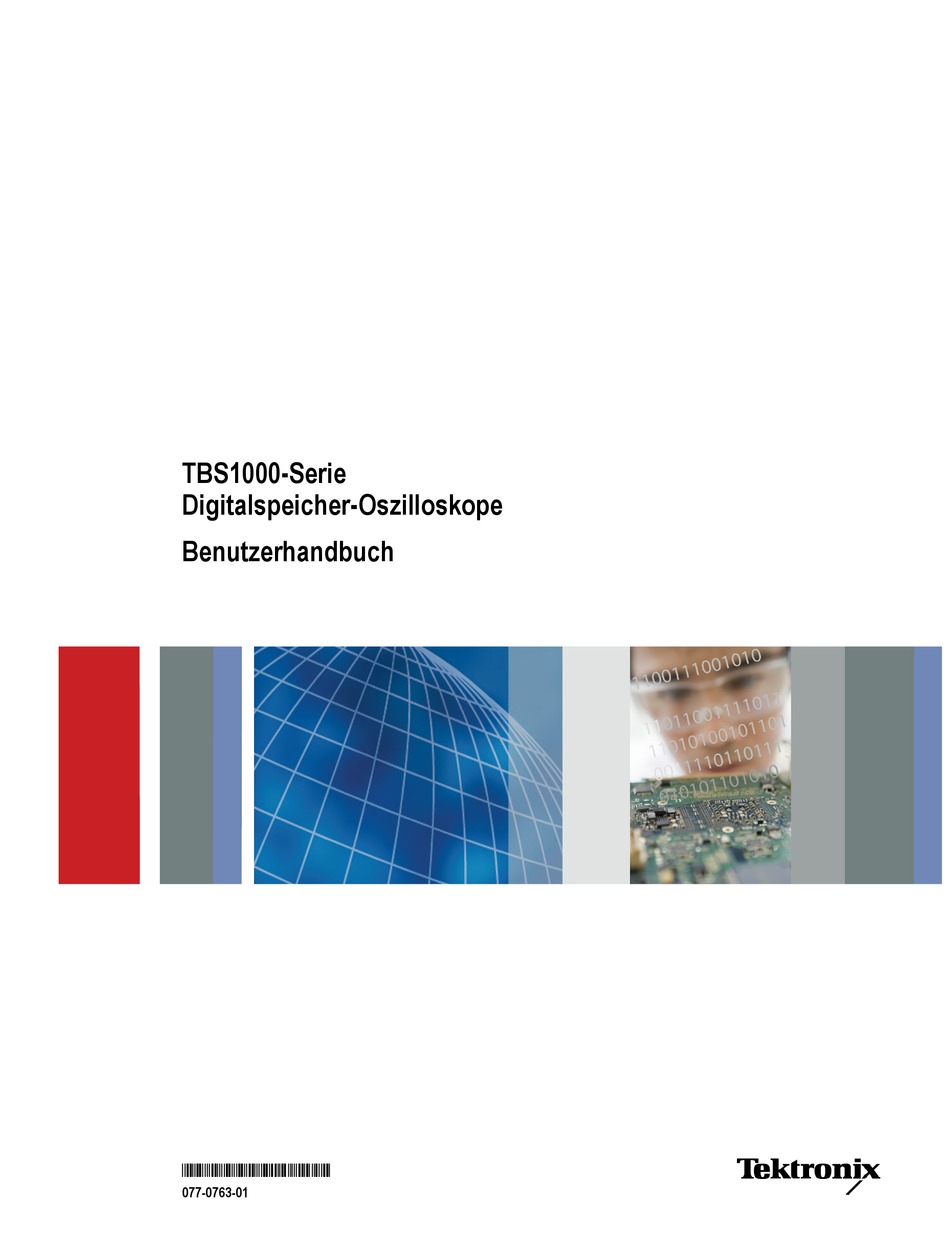

Benutzerhandbuch
*P077076301*
077-0763-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tektronix TBS1000-Serie

Inhaltszusammenfassung für Tektronix TBS1000-Serie

  • Seite 1 TBS1000-Serie Digitalspeicher-Oszilloskope Benutzerhandbuch *P077076301* 077-0763-01...
  • Seite 3 TBS1000-Serie Digitalspeicher-Oszilloskope Benutzerhandbuch www.tektronix.com 077-0763-01...

  • Seite 4: Tektronix-Kontaktinformationen

    Tochterunternehmen bzw. Zulieferern des Unternehmens dar und sind durch nationale Urheberrechtsgesetze und internationale Vertragsbestimmungen geschützt. Tektronix-Produkte sind durch erteilte und angemeldete Patente in den USA und anderen Ländern geschützt. Die Informationen in dieser Broschüre machen Angaben in allen früheren Unterlagen hinfällig. Änderungen der Spezifikationen und der Preisgestaltung vorbehalten.
  • Seite 5 TBS1000-Oszilloskope Garantie Tektronix leistet auf das Produkt Garantie gegen Mängel in Werkstoffen und Herstellung für eine Dauer von fünf (5) Jahren ab Datum des tatsächlichen Kaufs von einem Tektronix-Vertragshändler. Wenn das Produkt innerhalb dieser Garantiezeit Fehler aufweist, steht es Tektronix frei, das fehlerhafte Produkt kostenlos zu reparieren oder einen Ersatz dafür zur Verfügung zu stellen.
  • Seite 6 Tastköpfe TPP0101 und TPP0201 Garantie Tektronix garantiert, dass dieses Produkt für einen Zeitraum von einem (1) Jahr ab Versanddatum keine Fehler in Material und Verarbeitung aufweist. Wenn ein Produkt innerhalb dieser Garantiezeit Fehler aufweist, steht es Tektronix frei, dieses fehlerhafte Produkt kostenlos zu reparieren oder einen Ersatz für dieses fehlerhafte Produkt zur Verfügung zu stellen.

  • Seite 7: Inhaltsverzeichnis

    Signalerfassung ....................Skalierung und Positionierung von Signalen .............. Durchführen von Messungen ................Anwendungsbeispiele ..................... Durchführen einfacher Messungen ................. Untersuchung einer Reihe von Testpunkten mithilfe der automatischen Bereichseinstellung ..Durchführen von Cursor-Messungen ............... Analyse von Signaldetails ................... Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 8 Befehlseingabe ....................Anschließen an einen Drucker ................Drucken eines Bildschirminhalts................Referenz ......................Erfassen ......................Bereich ......................Auto-Setup..................... Cursor ......................Grundeinstellung....................Anzeige ......................Hilfe ......................Horizontal...................... Math ......................Messung ....................... Drucken ......................Tastkopfüberprüfung ..................Menü „Ref“....................Speichern/Abrufen.................... Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 9 Verbindung des Tastkopfs mit dem Schaltkreis ............Standardzubehör .................... Optionales Zubehör..................Spezifikationen ....................Leistungskurven .................... Sicherheitshinweise..................Anhang C: Zubehör ..................... Anhang D: Reinigung ................... Allgemeine Pflege ..................Reinigung ....................Anhang E: Standardeinstellung ................Anhang F: Schriftartlizenzen ................... Index Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 10: Allgemeine Sicherheitshinweise

    Schließen Sie die Abdeckungen. Nehmen Sie das Gerät nicht in Betrieb, wenn Abdeckungen oder Gehäuseteile entfernt sind. Bei Verdacht auf Funktionsfehler nicht betreiben. Wenn Sie vermuten, dass das Gerät beschädigt ist, lassen Sie es von qualifiziertem Wartungspersonal überprüfen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 11 Nicht bei hoher Feuchtigkeit oder Nässe betreiben. Nicht in Arbeitsumgebung mit Explosionsgefahr betreiben. Sorgen Sie für saubere und trockene Produktoberflächen. Sorgen Sie für die richtige Kühlung. Weitere Informationen über die Gewährleistung einer ordnungsgemäßen Kühlung für das Produkt erhalten Sie im Handbuch. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 12 Hinweisstelle unmittelbar in Verbindung steht. WARNUNG weist auf eine Verletzungsgefahr hin, die nicht unmittelbar mit der entsprechenden Hinweisstelle in Verbindung steht. VORSICHT weist auf mögliche Sach- oder Geräteschäden hin. Am Gerät sind eventuell die folgenden Symbole zu sehen: Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 13: Informationen Zur Konformität

    Elektrizität IEC 61000-4-11:2004. Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen EN 61000-3-2:2006. Grenzwerte für Oberschwingungsströme EN 61000-3-3:1995. Grenzwerte für Spannungsänderungen, Spannungsschwankungen und Flicker Kontaktadresse für Europa. Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 14: Konformität Mit Sicherheitsbestimmungen

    CAN/CSA C22.2 No. 61010-1:2004. Anforderungen an die Sicherheit elektrischer Mess-, Steuer-, Regel- und Laborgeräte. Teil 1. Zusätzliche IEC 61010-1: 2001. Anforderungen an die Sicherheit elektrischer Mess-, Steuer-, Regel- und Laborgeräte Konformitätserklärungen Gerätetyp Prüf- und Messgerät. viii Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 15: Beschreibung Des Belastungsgrads

    Messkategorie II. Für Messungen, die an Systemen durchgeführt werden, die direkt mit einer Niederspannungsanlage verbunden sind. Messkategorie I. Für Messungen an Stromkreisen, die nicht direkt mit dem Stromnetz verbunden sind. Überspannungskategorie II (gemäß Definition nach IEC 61010-1) Überspannungskategorie Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 16: Umweltschutzhinweise

    Europäischen Union gemäß den Richtlinien 2002/96/EG und 2006/66/EG bezüglich Elektro- und Elektronik-Altgeräte und Batterien entsprechen. Informationen zu Recyclingmöglichkeiten finden Sie im Abschnitt zu Support und Service auf der Tektronix-Website (www.tektronix.de). Beschränkung der Dieses Produkt wird als industrielles Überwachungs- und Messgerät klassifiziert Verwendung gefährlicher...

  • Seite 17: Vorwort

    Link zum nächsten zu gelangen. Drücken Sie die Optionstaste Thema anzeigen, um das entsprechende Hilfethema zu dem markierten Link anzuzeigen. Drücken Sie die Optionstaste Zurück, um wieder zum vorherigen Thema zurückzukehren. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 18: Firmware-Aktualisierungen Über Das Internet

    Wenn eine neuere Version der Oszilloskop-Firmware verfügbar wird, können Sie Ihr Oszilloskop über das Internet und ein USB-Flash-Laufwerk aktualisieren. Falls Sie keinen Internet-Zugang haben, wenden Sie sich an Tektronix, um nähere Informationen zum Aktualisierungsverfahren zu erhalten. Zur Aktualisierung der Firmware über das Internet verfahren Sie wie folgt: 1.

  • Seite 19: Konventionen

    Datum und Uhrzeit einstellen, dass Sie auf der Frontplatte die Taste Dienstpgm., danach die Optionstaste „Optionen“ und zuletzt die Optionstaste „Datum und Uhrzeit einstellen“ drücken. Um die gewünschte Option auszuwählen, kann es erforderlich sein, eine Optionstaste mehrfach zu drücken. Benutzerhandbuch für Oszilloskope der TBS1000-Serie xiii...
  • Seite 20 Vorwort Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 21: Erste Schritte

    Erste Schritte Digitalspeicher-Oszilloskope der TBS1000-Serie sind kleine, handliche und leichte Tischgeräte, die für massebezogene Messungen eingesetzt werden können. Hier wird erläutert, wie Sie bei folgenden Aufgaben vorgehen müssen: Installation des Gerätes Durchführung eines kurzen Funktionstests Ausführung einer Tastkopfüberprüfung und Tastkopfkompensation Einstellen des Tastkopfabschwächungsfaktors...

  • Seite 22: Installation

    Falls Sie eine Stromversorgung mit 400 Hz nutzen, muss diese 90 bis 132 VAC und 360 bis 440 Hz bereitstellen. Sicherheitsschlaufe Verwenden Sie eine standardmäßige Laptop-Computersicherheitssperre, oder führen Sie ein Sicherheitskabel durch den integrierten Kabelkanal, um das Oszilloskop am Aufstellungsort zu sichern. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 23: Funktionstest

    Sie den Steckplatz des Tastkopfsteckers am Gegenstück des BNC-Steckers von CH 1 aus, stecken ihn ein und drehen ihn nach rechts, bis er einrastet. Schließen Sie die Tastkopfspitze und den Referenzleiter an die TASTKOPF-ABGL.-Anschlüsse an. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 24: Tastkopfsicherheit

    Um einen Stromschlag bei der Verwendung des Tastkopfs zu vermeiden, berühren Sie keine Metallteile des Tastkopfs, wenn der Tastkopf in Betrieb ist. Schließen Sie den Tastkopf an das Oszilloskop und die Erdungsklemme an die Erdung an, bevor Sie Messungen vornehmen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 25: Assistent Für Spannungstastkopf-Überprüfung

    2. Drücken Sie die Taste PROBE CHECK (TASTKOPFÜBERPRÜFUNG), und folgen Sie den Anweisungen auf dem Bildschirm. 3. Nachdem Sie sich davon überzeugt haben, dass der Tastkopf ordnungsgemäß funktioniert und richtig kompensiert wurde, schließen Sie ihn an den Ext Trig-BNC-Anschluss an. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 26: Manuelle Tastkopfkompensation

    Sie sich den Kanal anzeigen, und drücken Sie anschließend die Taste AutoSet. Überprüfen Sie die Form des angezeigten Signals. Überkompensiert Unterkompensiert Richtig kompensiert Ändern Sie, falls erforderlich, die Tastkopfeinstellung. Wiederholen Sie ggf. die oben beschriebenen Vorgänge. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 27: Tastkopfabschwächungseinstellung

    Stromtastkopfes entspricht. Die Standardskala ist 10 A/V. Um z. B. die Skala für einen an CH 1 angeschlossenen Stromtastkopf festzulegen, drücken Sie die Tasten 1 ► Tastkopf ► Strom ► Skala, und wählen Sie einen geeigneten Wert aus. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 28: Selbstkalibrierung

    Oszilloskop ein, und warten Sie ca. 20 Minuten, damit das Gerät seine Betriebstemperatur erreicht. Zum Kompensieren des Signalpfades trennen Sie sämtliche Tastköpfe und Kabel von den Eingangssteckern. Rufen Sie anschließend die Option Dienstpgm. ► Selbst-Kalibr. auf, und folgen Sie den Anweisungen auf dem Bildschirm. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 29: Bedienungsgrundlagen

    Oszilloskops und die auf dem Bildschirm angezeigten Informationen. Anzeigebereich Zusätzlich zur Anzeige des Signals selbst enthält der Anzeigebereich eine Fülle von Details über das Signal sowie die Oszilloskopeinstellungen. HINWEIS. Einzelheiten zur Anzeige der FFT-Funktion,(Siehe Seite 59, Anzeige des FFT-Spektrums.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 30 Bedienungsgrundlagen Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 31 9. Das B -Symbol deutet darauf hin, dass die Bandbreite dieses Kanals begrenzt wurde. 10. Anzeige zeigt die Einstellung der Hauptzeitbasis an. 11. Anzeige zeigt die Einstellung für die Fensterzeitbasis an, wenn diese verwendet wird. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 32: Meldungsbereich

    Zum Ändern der Messung Bildschirmtaste drücken Informationen zu den vom Oszilloskop durchgeführten Aktionen, z. B. beim Drücken der Taste Grundeinstellung: Grundeinstellung abgerufen Informationen zum Signal, z. B. beim Drücken der Taste „AutoSet“: Rechtecksignal oder Impuls erkannt auf CH1 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 33: Verwenden Des Menüsystems

    In einigen Listen kann zur Auswahl einer Option der Multifunktions-Drehknopf verwendet werden. In einer Hinweiszeile werden Sie darauf hingewiesen, wann der Multifunktions-Drehknopf verwendet werden kann, und es leuchtet eine LED neben dem Multifunktions-Drehknopf auf, wenn dieser aktiv ist. (Siehe Seite 16, Menü- und Steuerungstasten.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 34: Vertikale Bedienelemente

    TRIGGER Kopplung Impuls Ground Vertikale Bedienelemente Position (1 und 2). Positioniert ein Signal vertikal. 1 & 2. Zeigt die Auswahl im Menü VERTIKAL an und schaltet die Anzeige des Kanalsignals ein und aus. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 35: Horizontale Bedienelemente

    Auf Null setzen. Setzt die Horizontalposition auf Null. Skala. Dient zur Auswahl der horizontalen Skalenfaktors (Zeit/Div.) für die Haupt- oder Fensterzeitbasis. Wenn der Zoombereich aktiviert ist, wird die Breite des Zoombereichs durch Änderung der Fensterzeitbasis geändert. (Siehe Seite 92, Zoombereich.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 36: Trigger-Bedienelemente

    Trig View (Trig.-Anzeige). Wenn Sie die Taste Trig View (Trig.-Anzeige) gedrückt halten, wird statt des Kanalsignals das Triggersignal angezeigt. So können Sie beispielsweise feststellen, wie sich die Triggereinstellungen bei Triggerkopplung auf das Triggersignal auswirken. Menü- und Steuerungstasten Mehrfunktions-Drehknopf Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 37 Video-Zeilennummer Dient zur Einstellung einer bestimmten Zeilennummer auf dem Oszilloskop, wenn die Triggerart auf Video und die Synchronisation auf Zeilennummer gestellt wurde. Impulsbreite Dient zur Einstellung der Impulsbreite, wenn die Triggerart auf Impuls gesetzt ist. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 38 Display. Ruft das Menü Display auf. Hilfe. Ruft das Menü Hilfe auf. Grundeinstellung. Ruft die werkseitige Einstellung ab. AutoSet. Das Oszilloskop wird automatisch so eingestellt, dass eine verwertbare Anzeige der Eingangssignale stattfindet. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 39: Eingangsstecker

    USB-Flash-Laufwerksanschluss. Setzen Sie ein USB-Flash-Laufwerk zum Speichern und Abrufen von Daten ein. Das Oszilloskop zeigt ein Uhrensymbol an, wenn das Flash-Laufwerk aktiv ist. Nach dem Speichern oder Abrufen einer Datei wird das Uhrensymbol auf dem Oszilloskop entfernt und eine Hinweiszeile Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 40 LED nicht mehr blinkt. PROBE COMP (TASTKOPF-ABGL). Ausgang und Gehäuseerdung für die Spannungstastkopf-Kompensation. Wird verwendet, um den Spannungstastkopf mit der Eingangsschaltung des Oszilloskops abzugleichen. (Siehe Seite 5, Assistent für Spannungstastkopf-Überprüfung.) (Siehe Seite 6, Manuelle Tastkopfkompensation.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 41: Hintergrundwissen Zur Funktionsweise Von Oszilloskopen

    Die automatische Bereichseinstellung ist eine kontinuierliche Funktion, die aktiviert und deaktiviert werden kann. Mit der Funktion werden Einstellungswerte automatischen zum Verfolgen eines Signals eingestellt, wenn dieses große Änderungen aufweist Bereichseinstellung oder wenn der Tastkopf physisch an einen anderen Punkt verschoben wird. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 42: Speichern Eines Setups

    1. Es werden genügend Daten erfasst, um den Teil der Signalaufzeichnung links vom Triggerpunkt auszufüllen. Dies wird als Vortrigger bezeichnet. 2. Es werden fortlaufend Daten erfasst, während das Oszilloskop auf das Auftreten der Triggerbedingung wartet. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 43 Sie hat keinerlei Auswirkung auf die Bandbreite oder Kopplung des auf dem Bildschirm angezeigten Signals. Um das konditionierte Signal anzuzeigen, das zur Triggerschaltung geleitet wird, halten Sie die Taste Trig View (Trig.-Anzeige) gedrückt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 44: Signalerfassung

    Werte des Eingangssignals in jedem Abtastintervall auf und stellt sie als Kurvenzug dar. Auf diese Weise kann das Oszilloskop schmale Impulse erfassen und anzeigen, die im Abtastmodus womöglich gar nicht entdeckt worden wären. Störrauschen tritt in diesem Modus stärker in Erscheinung. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 45: Skalierung Und Positionierung Von Signalen

    Hierzu könnten Sie auf den Glitch triggern und den Vortrigger-Zeitraum vergrößern, um Daten vor dem Glitch zu erfassen. Anschließend analysieren Sie die Vortriggerdaten und kommen den Ursachen für den Glitch so womöglich auf die Spur. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 46 Signalform sich stark verändert, kann dies ein Hinweis auf Aliasing sein. Wählen Sie den Spitzenwert-Erfassungsmodus aus. (Siehe Seite 24, Spitzenwerterfassung.) Bei diesem Modus werden die höchsten und niedrigsten Werte abgetastet, sodass das Oszilloskop schnellere Signale Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 47 In der folgenden Tabelle sind die Zeitbasiseinstellungen aufgeführt, die zur Vermeidung von Aliasing bei verschiedenen Frequenzen und der entsprechenden Abtastrate festgelegt werden sollten. Bei der schnellsten Horizontalskala-Einstellung tritt Aliasing aufgrund der Bandbreitenbegrenzungen der Eingangsverstärker des Oszilloskops wahrscheinlich nicht auf. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 48: Einstellungen Zur Vermeidung Von Aliasing Im Abtastmodus

    Das Oszilloskop stellt Signale als Spannung über der Zeit dar und hilft Ihnen beim Messen des angezeigten Signals. Es gibt verschiedene Arten, eine Messung vorzunehmen. Hierzu können das Raster, die Cursor oder eine automatische Messung eingesetzt werden. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 49 Messung der horizontalen und der vertikalen Parameter. Zeiten werden auf den Triggerpunkt bezogen. Für die Math-FFT-Funktion messen diese Cursor die Frequenz. Zeit-Cursor enthalten auch eine Messwertanzeige der Signalamplitude an dem Punkt, an dem das Signal den Cursor durchläuft. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 50 Bei automatischen Messungen werden die Messergebnisse als Messwertanzeigen präsentiert. Die angezeigten Messwerte werden laufend aktualisiert, sobald das Oszilloskop neue Daten erfasst. Beschreibungen zu den Messungen finden Sie im Kapitel Referenz. (Siehe Seite 94, Durchführen von Messungen.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 51: Anwendungsbeispiele

    Triggerung auf ein Videosignal Triggerung auf Videohalbbilder und Videozeilen Verwendung der Fensterfunktion zur Anzeige von Signaldetails Analyse von Differenzialsignalen (Kommunikationssignalen) mithilfe mathematischer Funktionen Anzeige von Impedanzänderungen in einem Netzwerk im XY-Modus und mit Nachleuchten Datenprotokollierung Grenzwertprüfung Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 52: Durchführen Einfacher Messungen

    Falls die Signalanzeige optimiert werden soll, können Sie diese Optionen auch manuell einstellen. HINWEIS. Je nach erkanntem Signaltyp zeigt das Oszilloskop relevante automatische Messungen im Signalanzeigebereich des Bildschirms an. Oszilloskopspezifische Beschreibungen finden Sie im Kapitel Referenz. (Siehe Seite 84, Auto-Setup.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 53 12. Drücken Sie Typ ► Anstiegszeit. Die Messung und aktualisierte Informationen erscheinen in der Messwertanzeige Wert. 13. Drücken Sie die Optionstaste Zurück. 14. Drücken Sie die unterste Optionstaste, um das Menü Messung 5 aufzurufen. 15. Drücken Sie Typ ► +Pulsbreite. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 54 Sie einen Audiosignalerzeuger, der am Verstärkereingang ein Signal eingeben kann. Schließen Sie am Verstärkereingang und -ausgang zwei Oszilloskopkanäle wie nachfolgend abgebildet an. Messen Sie beide Signalpegel, und verwenden Sie die Messungen, um die Verstärkung zu berechnen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 55 10. Drücken Sie die Optionstaste Zurück. Lesen Sie die angezeigten Spitze-Spitze-Amplituden für beide Kanäle ab. 11. Zur Berechnung der Spannungsverstärkung des Verstärker dienen folgende Gleichungen: Spannungsverstärkung = Ausgangsamplitude/Eingangsamplitude Spannungsverstärkung (dB) = 20 × log (Spannungsverstärkung) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 56: Untersuchung Einer Reihe Von Testpunkten Mithilfe Der Automatischen Bereichseinstellung

    Fehlfunktion finden. HINWEIS. Bei aktivierter automatischer Bereichseinstellung stellt das Oszilloskop jedes Mal, wenn Sie den Tastkopf an einem neuen Testpunkt anschließen, die Horizontalskala, die Vertikalskala und den Triggerpegel neu ein, damit Sie eine brauchbare Anzeige erhalten. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 57: Durchführen Von Cursor-Messungen

    10. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die erste Spitze der Schwingung zu setzen. 11. Drücken Sie die Optionstaste Cursor 2. 12. Drehen Sie den Mehrfunktions-Drehknopf, um Cursor 2 auf die tiefste Stelle der Schwingung zu setzen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 58: Messung Der Impulsbreite

    Im Menü Cursor werden die folgenden Messungen angezeigt: Die Zeit bei Cursor 1 in Bezug auf den Trigger. Die Zeit bei Cursor 2 in Bezug auf den Trigger. Die Zeitdifferenz (Δ, delta), d.h. die gemessene Impulsbreite. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 59: Messung Der Anstiegszeit

    Sie die Grundlinie des Signals 2,5 Skalenteile unterhalb des mittleren Rasters. 7. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen. 8. Drücken Sie Typ ► Zeit. 9. Drücken Sie Quelle ► CH1. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 60 Messung zur Verfügung. (Siehe Seite 94, Durchführen von Messungen.) HINWEIS. Die Messung der Anstiegszeit wird auch angezeigt, wenn Sie die Option für eine ansteigende Flanke im Menü „Auto-Setup“ auswählen. (Siehe Seite 86, Rechtecksignal oder Impuls.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 61: Analyse Von Signaldetails

    1. Drücken Sie die Taste Erfassung, um das Menü „Erfassung“ anzuzeigen. 2. Drücken Sie die Optionstaste Spitzenwert. Bei der Spitzenwerterfassung werden Störspannungsspitzen und Glitches im Signal hervorgehoben, insbesondere wenn eine langsame Zeitbasis eingestellt wurde. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 62: Trennung Eines Signals Vom Störrauschen

    2. Drücken Sie die Taste Erfassung, um das Menü „Erfassung“ anzuzeigen. 3. Drücken Sie die Optionstaste Spitzenwert. 4. Drücken Sie die Taste Trig Menu (Trig.-Menü), um das Triggermenü anzuzeigen. 5. Drücken Sie Flanke: ► Positiv. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 63: Optimieren Der Erfassung

    Einstellungen zu optimieren, bevor das nächste Einzelschussereignis erfasst wird. Wenn die nächste Erfassung mit den neuen Einstellungen aufgezeichnet wird (drücken Sie erneut die Taste Einzelfolge), ist zu erkennen, dass beim Öffnen der Kontakt mehrmals geprellt wird. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 64: Messung Der Laufzeitverzögerung

    4. Drücken Sie Typ ► Zeit. 5. Drücken Sie Quelle ► CH1. 6. Drücken Sie die Optionstaste Cursor 1. 7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die aktive Flanke des chip-select-Signals zu setzen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 65: Triggerung Auf Eine Bestimmte Impulsbreite

    7. Drücken Sie Wenn ► = (gleich). 8. Drehen Sie den Mehrfunktions-Drehknopf, um die Impulsbreite auf den Wert einzustellen, der bei der Impulsbreitenmessung in Schritt 2 ausgegeben wurde. 9. Drücken Sie Weiter ► Modus ► Normal. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 66: Triggern Auf Video-Signale

    Eingangssignals im Impulsbreiten-Triggermodus. Triggern auf Video-Signale Sie testen den Video-Schaltkreis eines medizinischen Geräts und müssen das Video-Ausgangssignal anzeigen. Bei dem Video-Ausgangssignal handelt es sich um ein Standard-NTSC-Signal. Verwenden Sie den Videotrigger, um eine stabile Anzeige zu erhalten. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 67 Oszilloskopeingänge bieten keine ordnungsgemäßen Abschlusswiderstände für niederohmige Kabel. Zur Vermeidung ungenauer Amplituden aufgrund falscher Lasten und Reflexionen setzen Sie einen Durchführungsabschluss mit 75 Ohm (Tektronix Teilenummer 011-0055-02 oder gleichwertig) zwischen das 75-Ohm-Koaxialkabel der Signalquelle und den BNC-Eingangsstecker des Oszilloskops. Triggerung auf Automatisch.
  • Seite 68 5. Drehen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um eine vollständige Videozeile in der Anzeige zu sehen. 6. Drehen Sie den Drehknopf Vertikale Skala (Volts/Div.), um sicherzugehen, dass das gesamte Videosignal auf dem Bildschirm zu sehen ist. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 69 Sie 500 ns. Hierbei handelt es sich um die Sec/Div.-Einstellung der erweiterten Ansicht. 4. Drehen Sie den Drehknopf Position im Bereich „Horizontal“, um das Fenster um den Bereich des Signals zu setzen, der vergrößert werden soll. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 70: Analyse Eines Differenzial-Kommunikationssignals

    Signalqualität zurück. Richten Sie das Oszilloskop ein, um einen Schnappschuss des seriellen Datenstroms anzuzeigen, damit Sie die Signalpegel und Übergangszeiten überprüfen können. Da es sich hierbei um ein Differenzialsignal handelt, können Sie die Mathematikfunktion des Oszilloskops nutzen, um das Signal optimiert darzustellen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 71 3. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X. 4. Drücken Sie die Taste AutoSet. 5. Drücken Sie die Taste Math., um das Menü „Math.“ anzuzeigen. 6. Drücken Sie die Optionstaste Operation, und wählen Sie - aus. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 72: Anzeige Von Impedanzänderungen In Einem Netzwerk

    Sie müssen die Änderungen der Impedanz des Schaltkreises bei veränderlicher Umgebungstemperatur beurteilen. Schließen Sie das Oszilloskop an, um den Ein- und Ausgang des Schaltkreises zu überwachen und Änderungen zu erfassen, die durch geänderte Temperaturen verursacht werden. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 73 7. Drücken Sie die Taste AutoSet. 8. Drehen Sie den Drehknopf Vertikale Skala (Volts/Div.), um auf jedem Kanal ungefähr die gleiche Signalamplitude anzuzeigen. 9. Drücken Sie die Taste Display, um das Menü „Display“ anzuzeigen. 10. Drücken Sie Format ► XY. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 74: Data Logging" (Datenprotokollierung)

    Inkrementen von 60 Minuten. Zum Durchführen einer Datenprotokollierung ohne zeitliche Begrenzung können Sie Unendlich auswählen. 7. Drücken Sie die Taste Verzeichnis auswählen, um zu definieren, wo die ermittelten Daten gespeichert werden sollen. In den daraufhin angezeigten Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 75: Grenzwertprüfung

    Grenzwert in vertikalen Rastereinteilungen festzulegen, mit denen Sie das Quellensignal beim Erstellen der Toleranzmaske vertikal verändern können. Drücken Sie auf Grenzwert H und drehen Sie den Mehrfunktions-Drehknopf, um den horizontalen Grenzwert in horizontalen Rastereinteilungen Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 76 8. Drücken Sie die Taste Test, um die Grenzwertprüfung zu starten oder zu beenden. Nach Abschluss der Grenzwertprüfung zeigt das Oszilloskop die Prüfungsstatistiken auf dem Bildschirm an. Dazu zählen die Anzahl der geprüften Fälle, der Fälle, die bestanden haben und derjenigen, die durchgefallen sind. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 77: Math-Fft

    3. Drehen Sie den Drehknopf Position im Bereich „Horizontal“, um den zu analysierenden Teil des YT-Signals in den acht mittleren Bildschirm-Skalenteilen zu positionieren. Das FFT-Spektrum wird s vom Oszilloskop mithilfe der mittleren 2048 Punkte des Zeitbereichssignal berechnet. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 78 Abtastrate erfasst, wodurch es zu FFT-Aliasing kommt. (Siehe Seite 61, FFT-Aliasing.) Anhand der Mathematikfunktion werden die mittleren 2048 Punkte des Zeitbereichssignals in ein FFT-Spektrum umgerechnet. Das daraus resultierende FFT-Spektrum umfasst 1024 Punkte von Gleichspannung (0 Hz) bis hin zur Nyquist-Frequenz. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 79: Anzeige Des Fft-Spektrums

    Hanning, Flattop, Rectangular Wählt den FFT-Fenstertype aus;(Siehe Seite 60, Auswahl eines FFT-Fensters.) FFT-Zoom X1, X2, X5, X10 Ändert die horizontale Vergrößerung der FFT-Anzeige; (Siehe Seite 63, Vergrößern und Messen eines FFT-Spektrums.) Nur bei 4-Kanal-Oszilloskopen verfügbar. Grundfrequenzanteil Frequenzanteil Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 80: Auswahl Eines Fft-Fensters

    Amplituden des Anfangs- und Endpunkts des Signals. Die Übergänge zwischen Start- und Endpunkt verursachen Sprünge im Signal, die Hochfrequenz-Störspitzen einführen. Durch Anwendung eines Fensters auf das YT-Signal wird das Signal geändert, sodass die Start- und Endwerte nahe beieinander liegen und FFT-Signalsprünge reduziert werden. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 81 Frequenzanteile als die Nyquist-Frequenz aufweist. (Siehe Seite 58, Nyquist-Frequenz.) Frequenzanteile oberhalb der Nyquist-Frequenz werden mit ungenügender Abtastrate erfasst und werden als niedrigere Frequenzanteile dargestellt, die um die Nyquist-Frequenz herum „zurückgefaltet“ werden. Diese nicht korrekten Anteile werden Aliase genannt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 82: Ausschalten Von Aliasing

    Sie können auch einen externen Filter an das Quellsignal anlegen, um seine Bandbreite auf Frequenzen unterhalb der Nyquist-Frequenz zu beschränken. Erkennen und ignorieren Sie die Aliasfrequenzen. Verwenden Sie die Zoomfunktion und die Cursor zur Vergrößerung und Messung des FFT-Spektrums. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 83: Vergrößern Und Messen Eines Fft-Spektrums

    1. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen. 2. Drücken Sie Quelle ► MATH. 3. Drücken Sie die Optionstaste Typ, um entweder Amplitude oder Zeit auszuwählen. 4. Verschieben Sie Cursor 1 und 2 mithilfe des Mehrfunktions-Drehknopfs. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 84 Sie können auch eine Frequenzmessung durchführen, ohne die Cursor zu verwenden. Hierzu drehen Sie den Knopf Horizontal Position, um einen Frequenzanteil auf der mittleren Rasterlinie zu platzieren, und lesen die Frequenz oben rechts von der Anzeige ab. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 85: Usb-Anschlüsse Für Flash-Laufwerk Und Externe Geräte

    1. Richten Sie das USB-Flash-Laufwerk mit dem USB-Flash-Laufwerksanschluss auf dem Oszilloskop aus. Flash-Laufwerke sind so geformt, dass sich die Art der Anbringung von selbst erklärt. 2. Schieben Sie das Flash-Laufwerk in den Anschluss, bis es vollständig eingesteckt ist. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 86: Flash-Laufwerk-Kapazitäten

    16 Bildschirm-Grafikdateien (Kapazität hängt vom Grafikformat ab); (Siehe Seite 71, Bild speichern.) (Siehe Seite 97, Bild speichern.) 250 Oscilloskopeinstellungs- (.SET) Dateien; (Siehe Seite 98, Setup speichern.) 18 Signal (.CSV) -Dateien; (Siehe Seite 99, Signal speichern.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 87: Konventionen Für Die Dateiverwaltung

    (Siehe Seite 111, Dateihilfsprogramme für das USB-Flash-Laufwerk.) Dateien mit einem USB-Flash-Laufwerk speichern und abrufen Mit dem USB-Flash-Laufwerk kann auf zweierlei Weise die Speicherung von Dateien vorgenommen werden. über das Menü Speichern/Abrufen über die alternative Speicherfunktion der Schaltfläche PRINT Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 88: Optionen Bild Speichern, Setup Speichern Und Signal Speichern

    4. Drücken Sie die Taste Speichern/Abrufen auf der Frontplatte. 5. Wählen Sie die Option Aktion ► Bild speichern ► Speichern aus. Das Oszilloskop speichert das Bildschirmbild in dem aktuellen Ordner und generiert automatisch den Dateinamen. (Siehe Seite 96, Speichern/Abrufen.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 89: Verwenden Der Speicherfunktion Der Taste „Drucken" An Der Frontplatte

    Optionen zu: Speichern/Abrufen ► Alle speichern ► Taste DRUCKEN Dienstpgm. ►Optionen ► Drucker einrichten HINWEIS. Eine LED neben der Taste „Drucken“ leuchtet. Damit wird die alternative Speicherfunktion angegeben, mit der Daten auf das USB-Flash-Laufwerk geschrieben werden. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 90: Speichert Alles

    FnnnnCHx.CSV, wobei nnnn eine automatisch erzeugte Ziffer ist und x für die Kanalnummer steht. MATH FnnnnMTH.CSV Ref(x) FnnnnRFx.CSV, wobei es sich bei x um den Buchstaben des Referenzspeichers handelt. Bildschirmabbildung FnnnnTEK.???, wobei ??? das aktuelle Dateiformat ist. Einstellungen FnnnnTEK.SET Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 91 JPEG Dieses Bitmapformat verwendet einen verlustreichen Komprimierungsalgorithmus. Es ist allgemein gebräuchlich bei Digitalkameras und anderen digitalen fotografischen Anwendungen. DOS-Paintbrush-Format Run-Length Encoding (Lauflängenkodierung); bei diesem Format wird ein verlustfreier Kompressionsalgorithmus verwendet. TIFF Tagged Image File Format Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 92: Usb-Geräteanschluss

    Sie auf das Menü Dienstpgm. ► Datei Dienstprogr. zu. USB-Geräteanschluss Mithilfe eines USB-Kabels können Sie das Oszilloskop an einen PC oder an einen mit PictBridge kompatiblen Drucker anschließen. Der USB-Geräteanschluss befindet sich auf der Rückseite des Oszilloskops. USB-Geräteanschluss Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 93: Installieren Der Pc-Kommunikationssoftware Auf Einem Pc

    USB-Anschlüsse für Flash-Laufwerk und externe Geräte Installieren der PC-Kommunikationssoftware auf einem PC Bevor Sie das Oszilloskop mit einem PC mit der PC-Kommunikationssoftware „OpenChoice“ von Tektronix verbinden, müssen Sie die Software unter www.tektronix.com/software herunterladen und auf Ihrem PC installieren. VORSICHT. Wenn Sie das Oszilloskop an den PC anschließen, ohne zuvor die Software installiert zu haben, erkennt der PC das Oszilloskop nicht.
  • Seite 94 Suchen Sie die zu installierende Hardware NICHT im Web. 6. Bei einem Windows XP-System befolgen Sie diese Schritte: a. Wenn das Dialogfeld für Tektronix PictBridge angezeigt wird, klicken Sie auf „Abbrechen“. b. Bei Aufforderung wählen Sie die Option aus, die Windows anweist, NICHT mit Windows Update die Verbindung herzustellen, und klicken Sie auf Weiter.

  • Seite 95: Herstellen Der Verbindung Mit Einem Gpib-System

    2. Schließen Sie den TEK-USB-488-Adapter mit einem GPIB-Kabel an das GPIB-System an. 3. Drücken Sie die Optionstasten Dienstpgm. ► Optionen ► GPIB Einstellung ► Adresse, wählen Sie die entsprechende Adresse für den Adapter aus, oder verwenden Sie den Mehrfunktions-Drehknopf. Die Standard-GPIB-Adresse lautet 1. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 96: Befehlseingabe

    Zum Einrichten eines PictBridge-kompatiblen Druckers gehen Sie wie folgt vor: 1. Schalten Sie Oszilloskop und Drucker ein. 2. Drücken Sie die Tasten Dienstpgm. ► Optionen ► Drucker einrichten ► Taste DRUCKEN und wählen Sie die Option Druckt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 97 Das Oszilloskop speichert diese Einstellungen so lange, bis sie geändert werden, selbst wenn die Taste Grundeinstellung betätigt oder das Oszilloskop ausgeschaltet wird. HINWEIS. Um das Übertrages des Bildschirminhalts an den Drucker zu beenden, drücken Sie Druckvorgang abbrechen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 98 USB-Anschlüsse für Flash-Laufwerk und externe Geräte Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 99: Referenz

    Normale Abtastung Spitzenwert Mittelwert Normale Abtastung. Verwenden Sie den Modus für normale Abtastung, um 2500 Punkte zu erfassen und mit der horizontalen Skala-Einstellung (Sec/Div.) anzuzeigen. Dieser Modus ist der Standardmodus. Erfassungsintervalle im Abtastmodus (2500) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 100 Allerdings zeigt das Oszilloskop keine Meldung an, um auf den geänderten Modus hinzuweisen. Wenn das Signal über ein hinreichendes Rauschen verfügt, weist eine typische Spitzenwertanzeige große schwarze Bereiche auf. Zur Verbesserung der Anzeigeleistung wird dieser Bereich mit Diagonallinien dargestellt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 101 Um den Abtastmodus zu deaktivieren, drücken Sie die Taste Trig Menu (Trig.-Menü) und stellen den Modus „Normal“ ein. Anhalten der Erfassung. Während die Erfassung läuft, wird das Signal „live“ angezeigt. Wenn Sie die Taste Run/Stop (Ausführen/Anhalten) drücken und die Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 102: Bereich

    Wenn Sie die Taste Bereich drücken, stellt sich das Oszilloskop automatisch so ein, dass eine brauchbare Darstellung des Eingangssignals auf dem Bildschirm angezeigt wird. Funktion Einstellung Abtastwert Erfassungsmodus Anzeigeformat Nachleuchten der Darstellung Horizontale Position Eingestellt Horizontalansicht Haupt- Run/Stop (Ausführen/Anhalten) AUSFÜHREN Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 103 Einstellungen des Oszilloskops. Dies ist sehr hilfreich, wenn Sie zwei Tastköpfe gleichzeitig verwenden müssen oder in der einen Hand einen Tastkopf und in der anderen etwas anderes halten. Festlegen, welche Einstellungen das Oszilloskop automatisch anpasst Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 104: Auto-Setup

    Triggerflanke Eingestellt Triggerart Flanke oder Video Trigger Video-Polarität Normal Eingestellt Trigger Video-Synchronisation Trigger Videostandard Eingestellt Vertikale Bandbreite Voll Vertikale Kopplung DC (wenn zuvor Masse ausgewählt wurde). Bei Videosignal AC, ansonsten unverändert. VOLTS/DIV Eingestellt Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 105 Frequenzanteile um und zeigt das Ergebnis als Graph der Frequenz gegenüber dem Betrag (Spektrum) an. Da es sich hierbei um eine mathematische Berechnung handelt, finden Sie weitere Informationen im Kapitel Math-FFT. Auto-Setup rückgängig Das Oszilloskop zeigt wieder die vorherige Einstellung an. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 106: Mit Videosignal-Auto-Setup Wird Die Option Darstellung Auf Punkte

    Es werden mehrere Halbbilder angezeigt, und das Oszilloskop triggert nur auf die geraden Halbbilder. Gerade Halbbilder Auto-Setup rückgängig Das Oszilloskop zeigt wieder die vorherige Einstellung an. HINWEIS. Mit Videosignal-Auto-Setup wird die Option Darstellung auf Punkte eingestellt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 107: Cursor

    Amplitudenwerte für jedes Signal an. Wichtige Punkte Cursorbewegung. Verschieben Sie Cursor 1 oder Cursor 2 mit dem Mehrfunktions-Drehknopf. Die Cursor können Sie nur bei angezeigtem Cursor-Menü verschieben. Der aktive Cursor wird durch eine durchgehende Linie dargestellt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 108: Grundeinstellung

    Die Spannung oder Stromstärke auf Kanal 1 bestimmt die X-Koordinate des Punktes (horizontal), die Spannung oder Stromstärke auf Kanal 2 die Y-Koordinate (vertikal). Je nach Typ werden Signale in drei verschiedenen Darstellarten angezeigt: durchgängig, ausgeblendet und gestrichelt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 109 Ältere Signale werden dunkler, bleiben aber immer sichtbar. Die Option Unendliche Nachleuchtdauer wird bei der Suche nach seltenen Ereignissen verwendet oder um langfristiges Spitze-zu-Spitze-Rauschen zu messen. XY-Format. Verwenden Sie das XY-Format zum Analysieren der (beispielsweise durch Lissajousfiguren dargestellten) Phasenunterschiede. Bei diesem Format Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 110 Kanal 2 können die vertikale Skala und Position weiterhin eingestellt werden. Die folgenden Funktionen können im XY-Anzeigeformat nicht verwendet werden: Auto-Setup (setzt das Anzeigeformat automatisch auf YT zurück) Bereich Automatische Messungen Cursor Referenzsignale oder berechnete Signale Speichern/Abrufen ► Alle speichern Zeitbasiseinstellungen Trigger-Steuerungen Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 111: Hilfe

    Die maximale Anzahl der Skalenteile nach links hängt von der Einstellung der Horizontalskala (Zeitbasis) ab. Bei den meisten Skalen beträgt sie mindestens 100 Skalenteile. Die Platzierung des Triggerpunktes links außerhalb des Bildschirms nennt man verzögerte Ablenkung. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 112 Wenn Sie zwischen der Haupt-, Zoombereichs- und Fensteransicht wechseln, wird jedes über Nachleuchten auf dem Oszilloskopbildschirm gespeicherte Signal gelöscht. Bei Änderungen im Menü Horizontal wird das Nachleuchten gelöscht. Holdoff. Mit Holdoff lässt sich die Anzeige komplexer Signale stabilisieren. (Siehe Seite 108, Holdoff.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 113: Math

    Nur bei 4-Kanal-Oszilloskopen verfügbar. Wichtige Punkte Signaleinheiten. Die Kombination von Quellsignaleinheiten bestimmt die resultierenden Einheiten für das berechnete Signal. Einheit des berechneten Signaleinheit Signaleinheit Operation Signals + oder - + oder - + oder - × × × Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 114: Messung

    Tastverhält. Misst das Verhältnis der positiven Impulsdauer zum Gesamtzyklus. Phase Berechnet den Phasenwinkelunterschied zwischen Signalen von zwei verschiedenen Kanälen, indem die ansteigende Flanke des ersten Signals mit der ansteigenden Flanke des zweiten Signals verglichen wird. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 115: Drucken

    USB-Flash-Laufwerk zu speichern. (Siehe Seite 65, USB-Anschlüsse für Flash-Laufwerk und externe Geräte.) Das Oszilloskop ist so ausgelegt, dass es auf jedem PictBridge-kompatiblen Drucker drucken kann. Lesen Sie in der Produktdokumentation für Ihren Drucker nach, um herauszufinden, ob der Drucker PictBridge-kompatibel ist. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 116: Tastkopfüberprüfung

    Bildschirmdarstellungen oder Signale zu speichern bzw. Oszilloskopeinstellungen oder Signale abzurufen. Das Menü Speichern/Abrufen besteht aus zahlreichen Untermenüs, die Sie über eine Aktionsoption aufrufen können. Bei jeder Aktionsoption wird ein Menü angezeigt, in dem Sie die Speicher- oder Abruffunktion weiter definieren können. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 117 Eine neben der Taste DRUCKEN aufleuchtende LED weist auf die alternative Speicherfunktion hin, mit der Daten an ein USB-Flash-Laufwerk übertragen werden. Bild speichern Mit der Aktion Bild speichern wird eine Bildschirmdarstellung in einer Datei mit einem angegebenen Format gespeichert. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 118: Setup Speichern

    Speichert die aktuellen Oszilloskopeinstellungen an einem Speicherort im nicht flüchtigen Setup-Speicher. Datei Speichert die aktuellen Oszilloskopeinstellungen als Datei auf dem USB-Flash-Laufwerk. Setup 1 bis 10 Gibt an, an welchem Ort im nicht flüchtigen Setup-Speicher gespeichert werden soll. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 119 Speichert die Quellsignaldaten als Datei auf dem USB-Flash-Laufwerk. Speichert die Quellensignaldaten im Referenzspeicher. Quelle CH(x), Ref(x), Math. Legt fest, welches Quellensignal gespeichert werden soll. Ref(x) Bestimmt den Speicherort im Referenzspeicher, an dem das Quellensignal abgelegt wird. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 120 Dateiverwaltung.) (Siehe Seite 111, Dateihilfsprogramme für das USB-Flash-Laufwerk.) Abrufen Ruft die Einstellungen vom angegebenen Speicherort im nicht flüchtigen Speicher ab. Dateiname (zum Beispiel Ruft die Oszilloskopeinstellungen TEK0000.SET) aus der angegebenen Datei auf dem USB-Flash-Laufwerk ab. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 121 Speichern und Abrufen von Signalen. Das zu speichernde Signal muss vom Oszilloskop angezeigt werden. Zwei-Kanal-Oszilloskope können in ihrem internen nicht flüchtigen Speicher zwei Referenzsignale speichern. Vier-Kanal-Oszilloskope können vier Referenzsignale speichern, aber nur zwei gleichzeitig anzeigen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 122: Trigger-Bedienelemente

    Flanke des Eingangssignals. Dient zur Auswahl der Quelle CH1, CH2, CH3 , CH4 Ext, Ext/5, Stromnetz (AC) Eingangsquelle als Triggersignal (Siehe Seite 103.) Flanke Positiv, Negativ Dient zur Auswahl des Triggers auf der steigenden oder fallenden Signalflanke. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 123 Triggert auf einen Kanal, ganz gleich, ob das Signal angezeigt wird oder nicht. Das Triggersignal wird nicht angezeigt. Bei der Option „Ext.“ wird das über den Ext Trig-BNC-Stecker auf der Frontplatte eingespeiste Signal verwendet. Der Triggerpegel muss zwischen +1,6 V und –1,6 V liegen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 124 Bildschirm angezeigten Signals. Vortrigger. Die Triggerposition wird üblicherweise auf die horizontale Bildschirmmitte eingestellt. Auf diese Weise werden fünf Skalenteile mit Vortriggerinformationen angezeigt. Durch Einstellen der Horizontalposition des Signals lassen sich mehr oder weniger Vortriggerinformationen anzeigen. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 125: Videotrigger

    Ist Impuls eingestellt, dann wird auf Impulse getriggert, die die in den Optionen Quelle, Wenn und Impulsbreite einstellen festgelegten Triggerbedingungen erfüllen. Dient zur Auswahl der Eingangsquelle Quelle CH1, CH2, CH3 , CH4 Ext, Ext/5 als Triggersignal. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 126 Das Oszilloskop triggert, wenn die Impulsbreite des Signals abzüglich einer Toleranz von ± 5 % gleich oder ungleich der angegebenen ≠ Impulsbreite ist. < Das Oszilloskop triggert, wenn die Impulsbreite des Quellensignals kleiner oder größer ist als die angegebene Impulsbreite. > Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 127 Signals abzuschließen, ganz gleich, ob das Oszilloskop einen Trigger erkennt oder nicht. Diese Vorgehensweise empfiehlt sich bei Einzelfolge-Erfassungen und im Triggermodus „Normal“. (Im Triggermodus „Auto“ erzwingt das Oszilloskop die Trigger automatisch und periodisch, wenn kein Trigger erkannt wird.) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 128 Oszilloskop nur auf den ersten Impuls der Impulsfolge triggert. Zur Verwendung der Trigger-Holdoff-Funktion drücken Sie die Optionstaste Horiz (Horizontal) ► Trigger-Holdoff festlegen und stellen den Holdoff mit dem Mehrfunktions-Drehknopf ein. Die Auflösung des Trigger-Holdoffs variiert je nach der horizontalen Skala-Einstellung. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 129: Dienstprogramm

    Legt Datum und Uhrzeit fest (Siehe Seite 110.) Fehlerprotokoll Zeigt eine Liste aller protokollierten Fehler sowie den Betriebsstundenzähler an. Dieses Protokoll sollten Sie parat haben, wenn Sie sich an den Tektronix-Kundendienst wenden. Selbst-Kalibr. Nimmt eine Selbstkalibrierung vor. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 130 Änderungen zu speichern. Selbstkalibrierung. Mit dem Selbstkalibrierungsprogramm können Sie das Oszilloskop im Hinblick auf die Umgebungstemperatur auf eine maximale Messgenauigkeit optimieren. Um eine maximale Genauigkeit zu gewährleisten, führen Sie die Selbstkalibrierung durch, wenn sich die Umgebungstemperatur um Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 131: Dateihilfsprogramme Für Das Usb-Flash-Laufwerk

    Bei der Werkskalibrierung werden extern erzeugte Spannungen verwendet, wofür spezielle Geräte erforderlich sind. Das empfohlene Intervall ist einmal jährlich. Weitere Informationen zur Durchführung einer Tektronix-Werkskalibrierung Ihres Oszilloskops finden Sie unter Tektronix-Kontaktinformationen auf der Seite mit den Copyright-Angaben. Dateihilfsprogramme für Ein Verzeichnis ist immer als aktuelles Verzeichnis gekennzeichnet. Das aktuelle...

  • Seite 132: Vertikale Bedienelemente

    Position und Skalierung einzustellen und Eingangsparameter festzulegen sowie für vertikale mathematische Operationen. (Siehe Seite 93, Math.) Vertikale Kanalmenüs Für jeden Kanal gibt es ein eigenes vertikales Menü. Jede Option kann für jeden Kanal einzeln eingestellt werden. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 133 5 V/A, 1 V/A, 500 mV/A, Zur korrekten Anzeige der 200 mV/A, 100 mV/A, vertikalen Werte wird die 20 mV/A, 10 mV/A, 1 mV/A Einstellung passend zur Skala des Stromtastkopfes vorgenommen. Zurück Rückkehr zum vorherigen Menü. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 134 Sie brauchen ein Kanalsignal nicht anzuzeigen, um es als Triggerquelle oder für mathematische Berechnungen zu verwenden. HINWEIS. Sie müssen ein Kanalsignal anzeigen, um Messungen daran durchzuführen, Cursor darauf zu setzen oder es als Referenzsignal oder in einer Datei zu speichern. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 135: Anhang A: Spezifikationen

    Anhang A: Spezifikationen Sämtliche Spezifikationen beziehen sich auf die Modelle der TBS1000-Serie. Spezifikationen zu den Tastköpfen TPP0101 und TPP0201 finden Sie im Anhang B. Um zu überprüfen, ob das Oszilloskop die Spezifikationen einhält, müssen folgende Bedingungen erfüllt sein: Das Oszilloskop muss zwanzig Minuten lang im angegebenen Betriebstemperaturbereich in Betrieb gewesen sein.
  • Seite 136 <5 mV/Div. ist die Bandbreite auf 20 MHz begrenzt. TBS1022: DC bis ≥25 MHz bei Einstellungen von 5 mV/Div. bis 5 Volt/Div. mit maximaler Bandbreitenbegrenzung. Für Einstellungen <5 mV/Div. ist die Bandbreite auf 20 MHz begrenzt. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 137 ±((1 % * |ausgewählter Wert|) + 0,1 Div. + 5 mV) innerhalb des Bereichs von ± 1,8 V >200 mV/Div. bis 5 Volt/Div. ±((1 % * |ausgewählter Wert|) + 0,1 Div. + 125 mV) innerhalb des Bereichs von ± 45 V Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 138 (TBS1152) (TBS1152) EXT/5 1,5 V von DC bis 100 MHz 1 V von DC bis 100 MHz 2,5 V von 100 MHz bis 200 MHz 1,75 V von 100 MHz bis 200 MHz (TBS1152) (TBS1152) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 139 Größer als (wird auch als Timeout-Trigger bezeichnet): Das Oszilloskop triggert, wenn ein Impuls länger ist als die als Impulsbreite eingestellte Zeit. Impulsbreiten- bereich 33 ns ≤ Breite ≤ 10 s Impulsbreiten- auflösung 16,5 ns oder 1 Teil pro Tausend, je nachdem, was breiter ist Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 140 Frequenz, typisch Frequenz 1 kHz Stromversorgung Stromspannung Vollständiger Bereich: 100 bis 240 VAC Effektivwert ±10 %, Installationskategorie II (Deckt den Bereich von 90 bis 264 VAC ab); 50/60 Hz. 115 VAC Effektivwert ±10%; 400 Hz. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 141 Die folgenden Anforderungen sind nominal: Höhe 158,0 mm Breite 326,3 mm Tiefe 124,1 mm Gewicht Die folgenden Anforderungen sind nominal: 2,0 kg Gerät ohne Zubehör Mit Zubehör 2,2 kg Wenn zum Versand verpackt 3,6 kg Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 142 Anhang A: Spezifikationen Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 143: Anhang B: Informationen Zu Tastköpfen Der Serien Tpp0101 Und Tpp0201

    Die passiven 10-fach-Tastköpfe der Serien TPP0101 und TPP0201 haben eine hohe Impedanz und 10-fache-Dämpfung. Sie sind für die Verwendung mit den Oszilloskopen der TBS1000-Serie vorgesehen. Diese Oszilloskope verfügen über eine Eingangskapazität von 20 pF. Der Kompensationsbereich dieser Tastköpfe liegt bei 15–25 pF.

  • Seite 144: Verbindung Des Tastkopfs Mit Dem Schaltkreis

    Um die Gefahr eines Stromschlags zu verringern, stellen Sie sicher, dass Erdungsleitung und Erdungsfeder vollständig angeschlossen sind, bevor Sie den Tastkopf an den Prüfaufbau anschließen. Standardzubehör Im Folgenden ist das im Lieferumfang des Tastkopfs enthaltene Zubehör aufgelistet. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 145 Signalgenauigkeit möglich. Verbinden Sie die Feder mit dem Erdungsband an der Tastkopfspitze. Sie können die Feder bis zu ~1,9 cm vom Signalprüfpunkt wegbiegen. Neubestellung: Tektronix-Teilenummer 016-2028-xx (je 2) Justierwerkzeug Neubestellung: Tektronix-Teilenummer 003-1433-xx Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 146: Optionales Zubehör

    5 % bis 95 % relative Luftfeuchtigkeit bis max. +30 °C, 5 % bis Betrieb und Lagerung 65 % relative Luftfeuchtigkeit über +30° bis max. +55 °C Höhe über NN 3,0 km (max.) Betrieb 12,2 km (max.) Nicht in Betrieb Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 147: Leistungskurven

    Tabelle 9: Zertifizierungen und Einhaltung von gesetzlichen Vorschriften Technische Daten Beschreibung EC-Konformitäts- Die Konformität wurde entsprechend den folgenden Spezifikationen erklärung nachgewiesen, die im Amtsblatt der Europäischen Gemeinschaften veröffentlicht wurden: Niederspannungsrichtlinie 2006/95/EG: EN61010-031: 2002 Sicherheitsnormen UL61010-031;2007 CAN/CSA C22.2 Nr. 61010-031-07 IEC61010-031; IEC 61010-031/A1:2008 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 148: Sicherheitshinweise

    Geräterecycling. Dieses Gerät entspricht den Bestimmungen der Europäischen Union gemäß Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Weitere Informationen zu Recyclingmöglichkeiten finden Sie im Abschnitt zu Support und Service auf der Tektronix-Website (www.tektronix.com). Sicherheitshinweise Beachten Sie zum Schutz vor Verletzungen und zur Verhinderung von Schäden an diesem Gerät oder an damit verbundenen Geräten die folgenden...
  • Seite 149 Verletzungs- oder Lebensgefahr darstellen. VORSICHT. Vorsichtshinweise machen auf Bedingungen oder Verfahrensweisen aufmerksam, die zu Schäden am Gerät oder zu sonstigen Sachschäden führen können. Symbole am Gerät. Am Gerät sind eventuell die folgenden Symbole zu sehen: Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 150 Anhang B: Informationen zu Tastköpfen der Serien TPP0101 und TPP0201 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 151: Anhang C: Zubehör

    Bandbreiten von bis zu 100 MHz geliefert. Die TPP0201-Tastköpfe verfügen über eine Gleichstrom-Systembandbreite bis 200 MHz bei -3 dB und werden standardmäßig mit den Modellen der TBS1000-Serie mit Bandbreiten von mehr als 100 MHz geliefert. TBS1000 Konformitäts- und Sicherheitshinweise. (Englisch, Japanisch, Chinesisch (vereinfacht)) (071-3187-XX) Eine Liste aller verfügbaren Handbuchsprachen finden...
  • Seite 152 Programmieranleitung der Digitaloszilloskope der Serien TBS1000, TDS2000C und TPS2000. Die Programmieranleitung (077-0444-XX, Englisch) enthält Informationen über Befehle und Syntax. Wartungshandbuch für Digitalspeicheroszilloskope der TBS1000-Serie. Das Wartungshandbuch (077-0772-XX, Englisch) enthält Informationen zur Reparatur des Geräts auf Modulebene. Benutzerhandbücher für Digitalspeicheroszilloskope der TBS1000-Serie. Das Benutzerhandbuch ist in den folgenden Sprachen erhältlich:...

  • Seite 153: Anhang D: Reinigung

    2. Verwenden Sie einen mit Wasser befeuchteten weichen Lappen zur Reinigung. Bei stärkerer Verschmutzung können Sie auch eine wässerige Lösung mit 75 % Isopropylalkohol verwenden. VORSICHT. Um Beschädigungen der Oszilloskop- oder Tastkopfoberfläche zu vermeiden, verwenden Sie keine ätzenden oder chemischen Reinigungsmittel. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 154 Anhang D: Reinigung Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 155: Anhang E: Standardeinstellung

    HORIZONTAL Fenster Hauptzeitbasis Trigger Pegel Position 0,00 s Skala (Sec/Div.) 500 ms Zoombereich 50 ms MATH Operation Quellen CH1 - CH2 Position 0 divs Vertikale Skala FFT-Operation: Quelle Hanning Fenster FFT-Zoom MESSUNG (alle) Quelle Kein Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 156 Stromtastkopfskala 10 A/V Invertierung Position 0,00 divs (0,00 V) Skala (Volts/Div.) 1,00 V Folgende Einstellungen werden bei Drücken der Taste Grundeinstellung nicht zurückgesetzt: Sprachoption Gespeicherte Einstellungen Gespeicherte Referenzsignale Kalibrierdaten Druckereinstellung GPIB-Einstellung Tastkopfeinstellung (Typ und Dämpfungsfaktor) Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 157 Anhang E: Standardeinstellung Datum und Uhrzeit Aktuelles Verzeichnis auf dem USB-Flash-Laufwerk Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 158 Anhang E: Standardeinstellung Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 159: Anhang F: Schriftartlizenzen

    Anhang F: Schriftartlizenzen Die folgenden Lizenzvereinbarungen gelten für die asiatischen Schriftarten, die in den Oszilloskopen der TBS1000-Serie verwendet werden. Copyright © 1988 The Institute of Software, Academia Sinica.+ Adresse für Schriftverkehr: P.O.Box 8718, Beijing, China 100080. Sie dürfen diese Software und die dazugehörige Dokumentation für beliebige Zwecke und ohne jedwede Gebühr verwenden, kopieren, verändern und...
  • Seite 160 UND UNTER WELCHER VERPFLICHTUNG AUCH IMMER, OB IN VERTRAG, STRIKTER VERPFLICHTUNG ODER UNERLAUBTE HANDLUNG (INKLUSIVE FAHRLÄSSIGKEIT) VERANTWORTLICH, AUS WELCHEM WEG SIE AUCH IMMER DURCH DIE BENUTZUNG DIESER SOFTWARE ENTSTANDEN SIND, SOGAR, WENN SIE AUF DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS HINGEWIESEN WORDEN SIND. Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

  • Seite 161: Index

    Videosignal, 46 Auflösung USB-Flash-Laufwerksanschluss, 65 Triggerung auf eine bestimmte Fein, 114 USB-Geräteanschluss, 72 Impulsbreite, 45 Austauschbarer Datenspeicher Anwendungsbeispiele Triggerung auf USB-Flash-Laufwerk, 65 Analyse eines Videohalbbilder, 47 Auto (Triggermodus), 103 Differenzial-Kommunika- Triggerung auf tionssignals, 50 Videozeilen, 48 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 162 Dateiformat TIFF, 71 Bestellen der Tasche, 132 Dateiformate für Bilder, 71 Bestellen des Servicehandbuchs, 132 Bestellen des Effektivwertmessungen, 94 Transportkoffers, 132 Einzelschusssignal Bestellen von Handbüchern, 132 Anwendungsbeispiel, 42 Betrag-Cursor, 29 Entfernen von FFT-Spektrum, 64 Referenzsignalen, 96 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 163 Verfahren, 57 Aliasing, Zeitdomäne, 26 Konvektionskühlung, 3 vergrößern, 63 Menü, 91 Kopplung FFT-Zoom Position, 25 Trigger, 23, 104 horizontal, 59 Positionsmarkierung, 11 vertikal, 113, 114 vertikal, 59 Skala, 26 Kühlung, 3 Firmware-Aktualisierungen, 112 Status, 110 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 164 Tastverhältnis, 94 Option Selbst- Kalibr., 8 Verzögerung, 95 Optionstasten, xiii Zyklus-Effektivwert, 94 Optionstypen Messungen der Abfallzeit, 94 Aktion, 14 Messungen der Anstiegszeit Optionstasten, 14 automatisch, 94 Seitenauswahl, 13 Verwenden von Cursorn, 39 Zyklische Liste, 13 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 165 Trigger, 23, 102, 105 Sicherheitsschlaufe, 2 Signale, 101 Signalabtastung, 92 Speichern auf ein Signaladdition USB-Flash-Laufwerk, 66 Menü Math, 93 Rahmentasten, xiii Speichern/Abrufen (Menü), 96 Raster, 29, 88 Speichern auf ein USB-Flash-Laufwerk, 67 Spezifikationen Oszilloskop, 115 Spitze-Spitze-Messungen, 94 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 166 Taste „Speichern/Abrufen“, 18 (Getriggert), 11 Taste „Trig Menu“ vertikale Skala, 11 (Trig.-Menü), 16 Zeitbasisanzeige, 11 Taste „Trig View“ Synchronimpuls, 105 (Trig.-Anzeige), 16 Synchronisation Taste „Trig Zwang“, 16 Videopolarität, 105 Tastennamen, xiii Videotrigger-Zeile oder TASTKOPF-ABGL.-Anschlüsse, 20 -Halbbild, 105 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 167 Drehknopf für die Verzeichnissen, 112 Position, 14 Menü, 112 Position, 25 Skala, 25 Status, 110 Verzeichnisse erstellen, 111 löschen, 107, 111 umbenennen, 112 Verzögerte Ablenkung, 91 Verzögerungsmessungen, 95 Video-Trigger, 105 Anwendungsbeispiel, 46 Videosignal Auto-Setup-Funktion, 86 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...
  • Seite 168 FFT, 63 Anzeigeformat, 88 Menü „Horiz“ (Horizonzal), 91 W-Indikator für Zoombereich, 91, 92 Fensterzeitbasis, 91 Zoombereich, 91, 92 Zeilen-Videotrigger, 105 Werkseinstellungen, 135 Zubehör, 131 Zeit-Cursor, 29, 87 abrufen, 101 Zweifachzeitbasis, 15, 91 Werkseitige Kalibrierung, 111 Benutzerhandbuch für Oszilloskope der TBS1000-Serie...

Inhaltsverzeichnis
