Anwendungsbeispiele
Horizontale

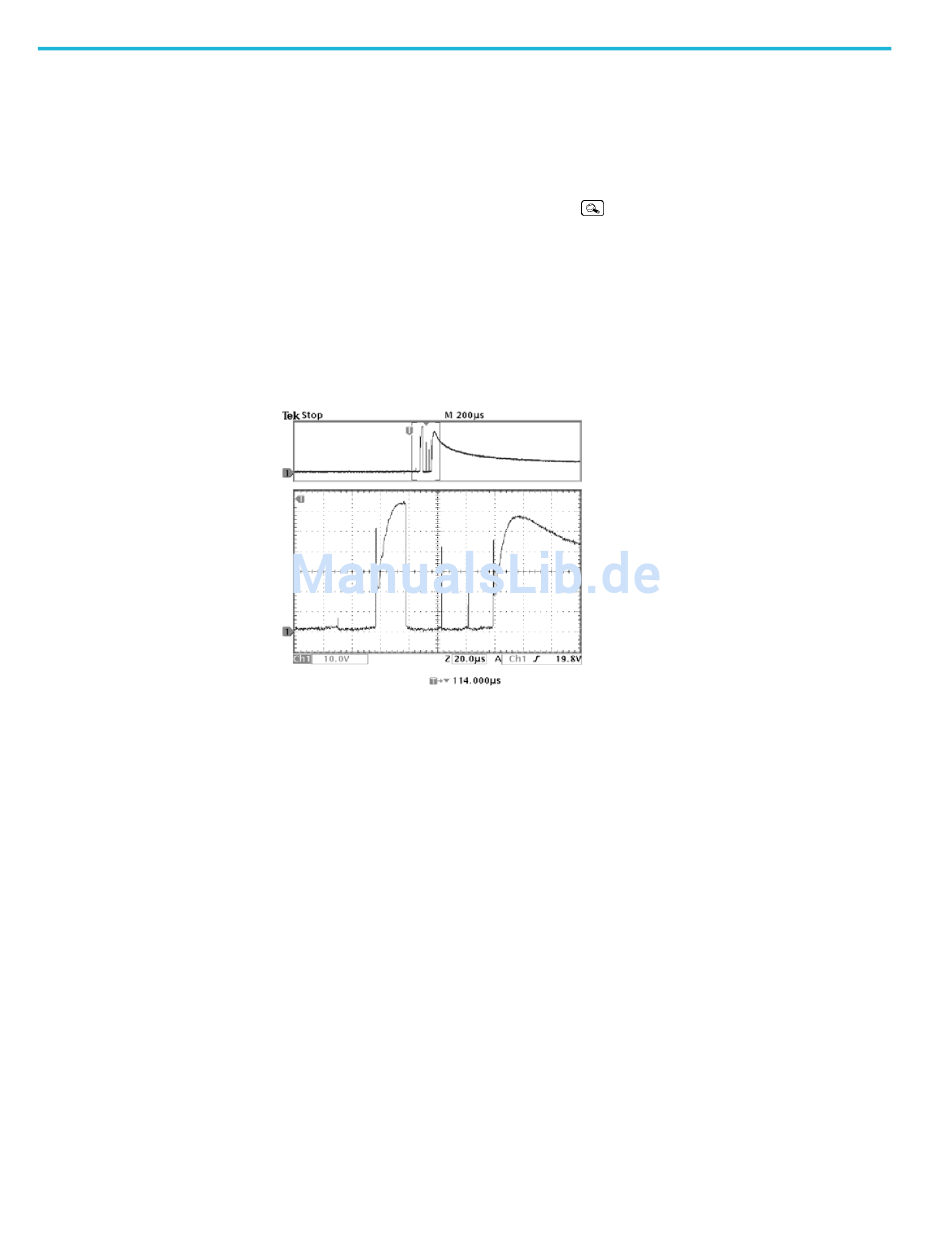

Zoom-Funktion verwenden
46
Wenn Sie eine bestimmte Stelle des erfassten Signals genauer unter die Lupe
nehmen möchten, verwenden Sie die horizontale Zoom‑Funktion. Um die Stelle,
an der der Relaiskontakt sich öffnet, genauer zu betrachten, gehen Sie wie folgt
vor:
1. Drücken Sie auf das Zoom‑Symbol
2. Verwenden Sie die Option der horizontalen POSITION, um den
Dehnungspunkt an die Stelle zu setzen, an der der Relaiskontakt sich öffnet.
3. Stellen Sie den Wert für das horizontale SKALIEREN so ein, dass das Signal
um den Dehnungspunkt herum vergrößert wird.
Das unruhige Signal und die Induktionslast in der Schaltung lassen vermuten, dass
der Relaiskontakt beim Öffnen fehlschlägt.
Die Zoom‑Funktion arbeitet ähnlich, wenn die Erfassung ausgeführt oder
angehalten wird. Änderungen der Werte für die horizontale Position und das
horizontale Skalieren wirken sich nur auf die Anzeige aus, nicht auf die nächste
Erfassung.
