Anwendungsbeispiele
Die Funktion Autoset
Automatische Messungen
auswählen
28
Um ein Signal rasch anzuzeigen, gehen Sie wie folgt vor:
1. Schließen Sie den Tastkopf von Kanal 1 an das Signal an.
2. Drücken Sie auf die Taste Autoset.
Das Oszilloskop setzt die vertikalen, horizontalen und Triggeroptionen
automatisch. Sie können diese Optionen manuell einstellen, wenn Sie die Anzeige
des Signals optimieren möchten.
Wenn Sie mehr als einen Kanal verwenden, werden mit der Funktion Autoset
die vertikalen Optionen für jeden Kanal gesetzt und der aktive Kanal mit der
niedrigsten Nummer wird zum Einstellen der horizontalen und Triggeroptionen
verwendet.
Die meisten angezeigten Signale können mit dem Oszilloskop automatisch
gemessen werden. Um die Signalfrequenz und die Spitze‑zu‑Spitze‑Amplitude
zu messen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG, um das Menü Messung anzuzeigen.
2. Drücken Sie auf die Taste 1 und anschließend auf die Bildschirmtaste
Messung wählen für CH1.
3. Wählen Sie die Frequenz‑Messung.
4. Drücken Sie auf die Bildschirmtaste Weiter, und wählen die Messung Sp‑Sp
aus.
5. Drücken Sie auf die Taste Menu Off.

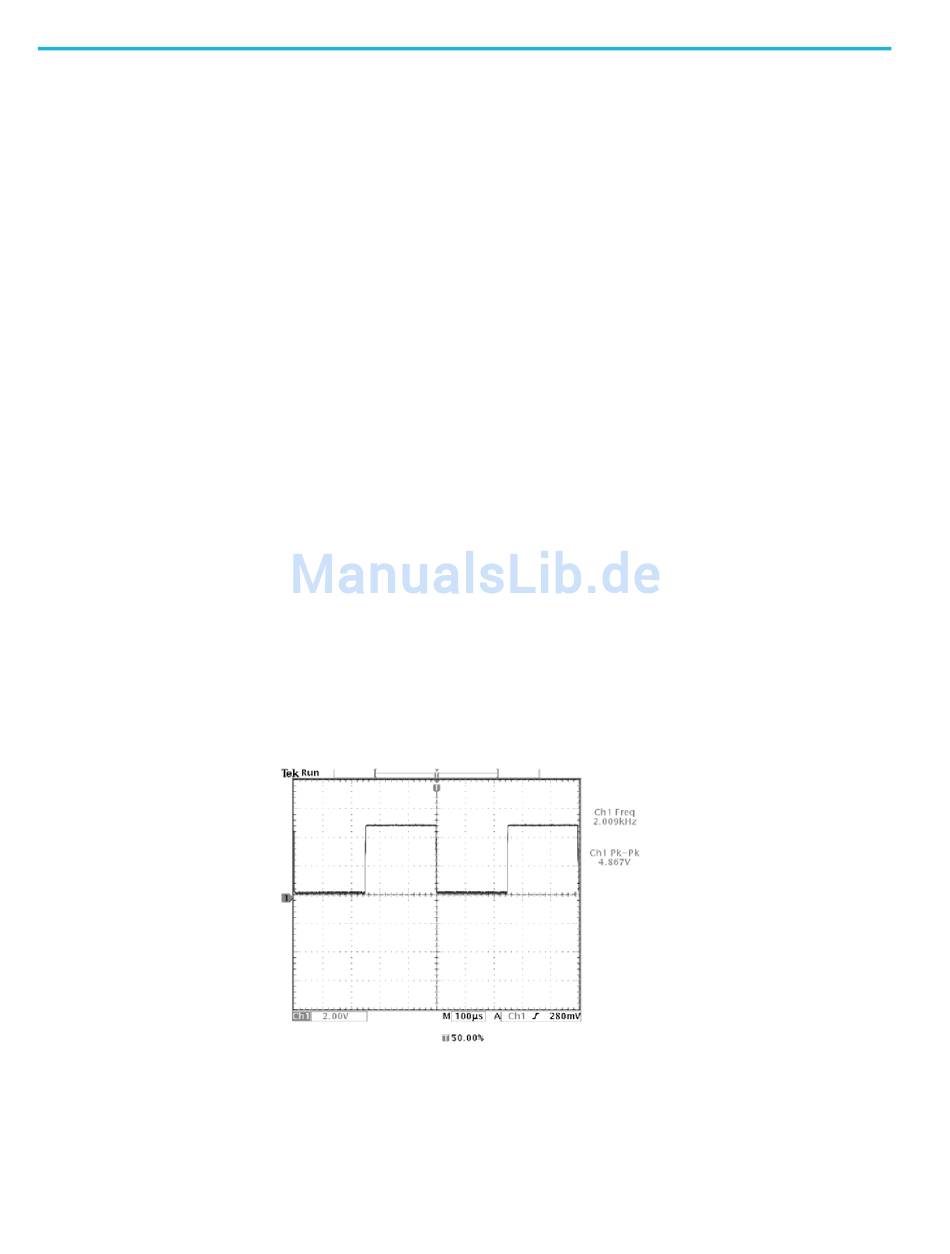

Die Messungen werden am Bildschirm angezeigt und aktualisiert, wenn sich
das Signal ändert.
